如何给华硕主板更换电容?(2)

2015-08-12 12:19:26 来源:www.45fan.com 【







如何给华硕主板更换电容?

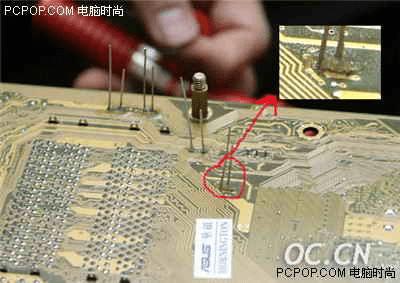

Step 3:再在焊点上加点热,熔点残存的锡,即可拔出电容。


如何给华硕主板更换电容?

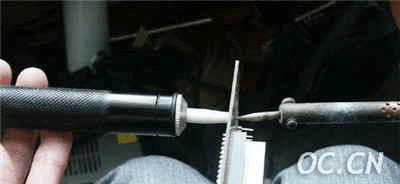

Step 4:拿出电容后,若还有锡留在孔上,则用下图这个方法。别忘了加焊锡膏呦!


如何给华硕主板更换电容?

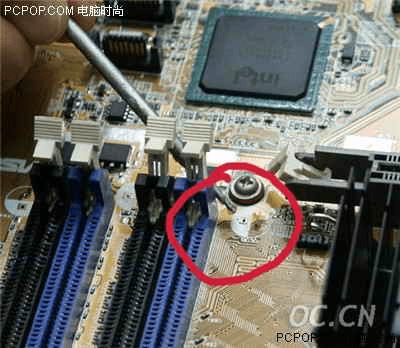

Step 5:在拔出旧电容,并清理干净旧焊锡,然后装上新的电容,在装新电容时需要搞清楚电容的正负极。如下图:

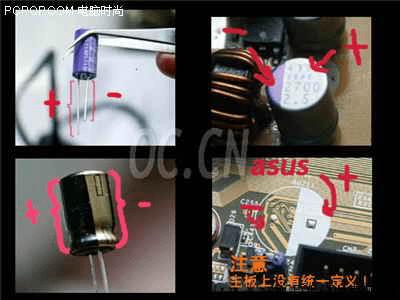

电容可以从脚来判断,长的是正极,短的是负极。电容身上,有半边颜色涂料的是负极。


如何给华硕主板更换电容?



而主板是却不是统一的,主板电容位都有半边是白色的。但有些主板是正极,有些是负极。确定正负极需要参考更换之前的电容,或者看主板上有无标明+/-极。

Step 6:拆除旧电容,在两个针脚孔上加上焊锡膏。


如何给华硕主板更换电容?

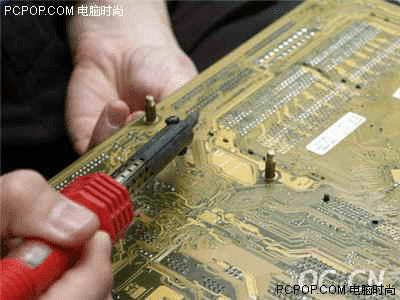

Step 7:装上电容,在背面同样加焊锡膏(如下图),接下来就是加上焊锡了。加焊锡就得看自己技术,也不难,但要细心掌握时间。


如何给华硕主板更换电容?



另外,采用质量好的锡线会更顺利完成焊接工作!

Step 8:剪掉多余的针脚。
