8.
X 光扫一下,看看 Taptic Engine 的工作。
9.

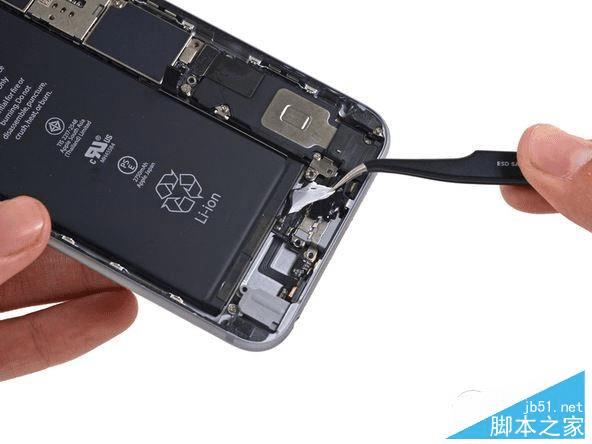

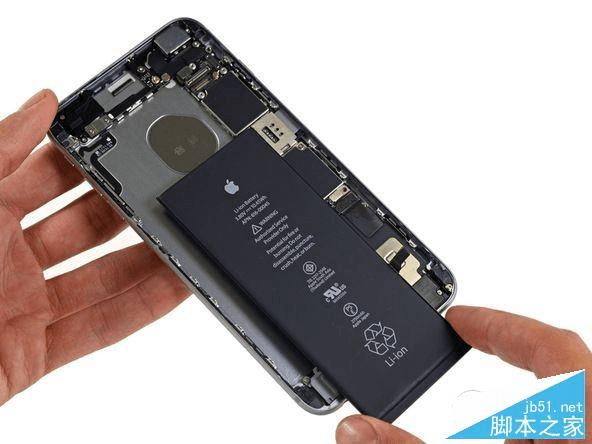

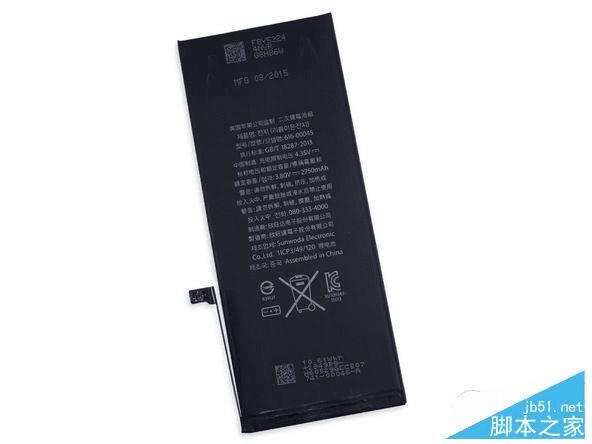

接下来是电池,胶水又欢迎我们了。
和 iPhone 6 Plus 类似,电池不难拆下,不过要拉扯得正确。
电池容量为 2750mAh,比 6 Plus 少了 165mAh。
尽管电池缩水,但苹果声称电池续航依然能够维持着 6 Plus 的水平,14 小时的 3G 通话时长,大约 10 个小时的上网时长,和最多 10 天的待机时长。
10.

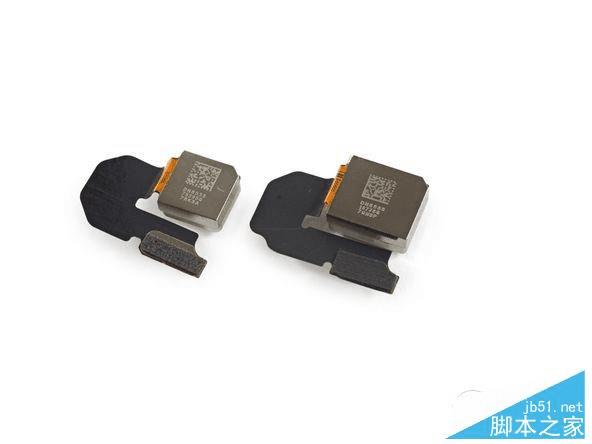

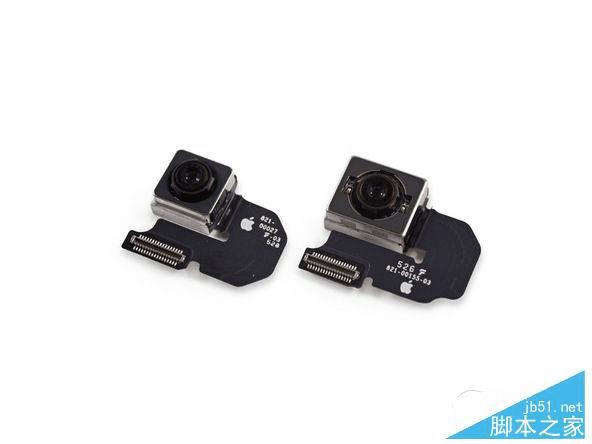

下面来看看 1200 万像素的主摄像头。
6s Plus 的 iSight 摄像头和 6s 的大致相同,当两个摄像头放在一起的时候,6s Plus 摄像头的光学防抖硬件重量就变得很明显。
11.

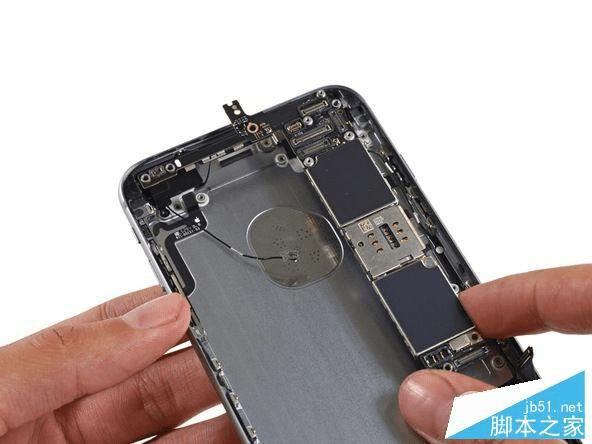

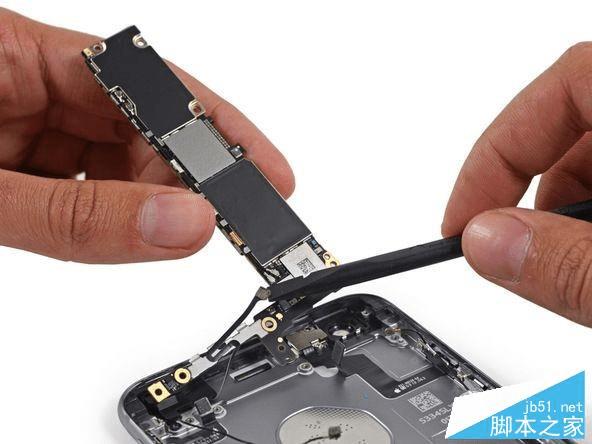

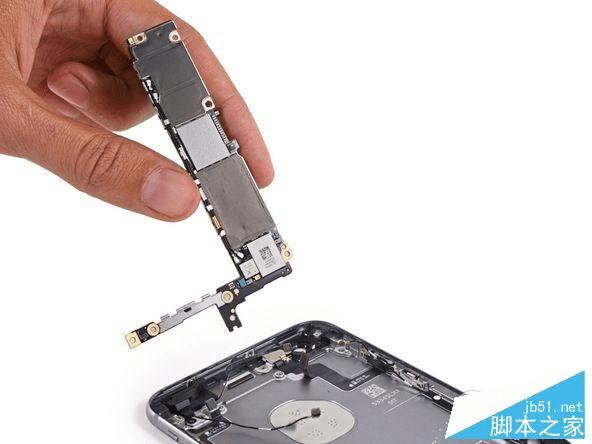

接下来是主板
混乱的主板需要更仔细的观察,接下来就看看上面都有些什么东西。

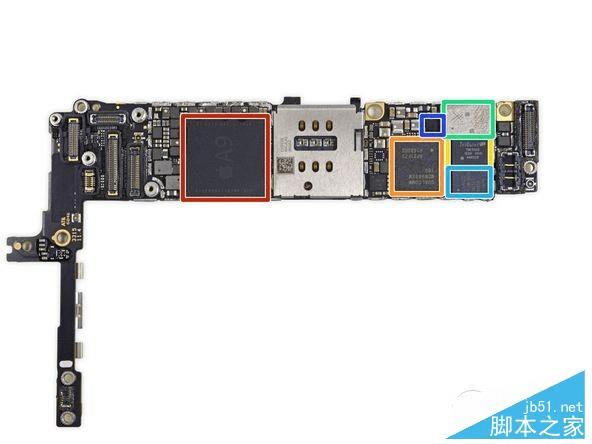

12.
红色:Apple A9 APL1022 SoC + 海力士 2GB LPDDR4 内存(标记:H9HKNNNBTUMUMR-NLH)
橙色:高通 MDM9635M LTE Cat. 6 Modem(iPhone 6 为 MDM9625M)
黄色:超群半导体 TriQuint TQF6405 功率放大器模组
青色:思佳讯 Skyworks SKY77812 功率放大器模组
浅蓝色:安华高科技 Avago AFEM-8030 功率放大器模组
深蓝色:高通 QFE1000 封装追踪集成电路
13.

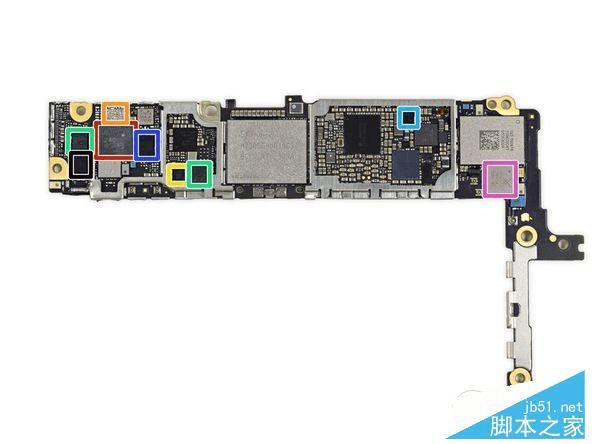

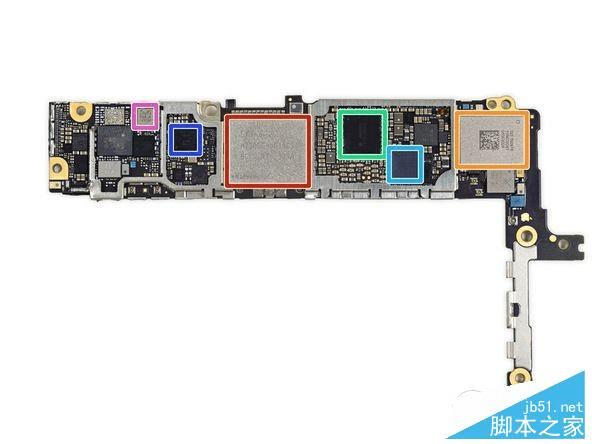

主板的另一面
红色:海力士 H230DG8UD1ACS 16 GB NAND 闪存
橙色:环隆电气 339S00043 Wi-Fi 模组
黄色:恩智浦 NXP 66V10 NFC 控制器
青色:苹果/Dialog 338S00122 电源管理集成电路
浅蓝色:苹果/凌云逻辑 Cirrus Logic 338S00105 音频集成电路
深蓝色:高通 PMD9635 电源管理集成电路
玫红色:思佳讯 Skyworks SKY77357 功率放大器模块
14.
红色:日本村田 Murata 240 前端模块
橙色:威讯联合半导体公司 RF5150 天线开关
黄色:恩智浦 NXP 1610A3
青色:苹果/凌云逻辑 338S1285 音频集成电路
浅蓝色:德州仪器 TPS65730A0P 电源管理集成电路
深蓝色:高通 WTR3925 射频接收器
玫红色:思佳讯 SKY13701 WLAN 前端模组
黑色:德州仪器 TI 57A5KXI
15.

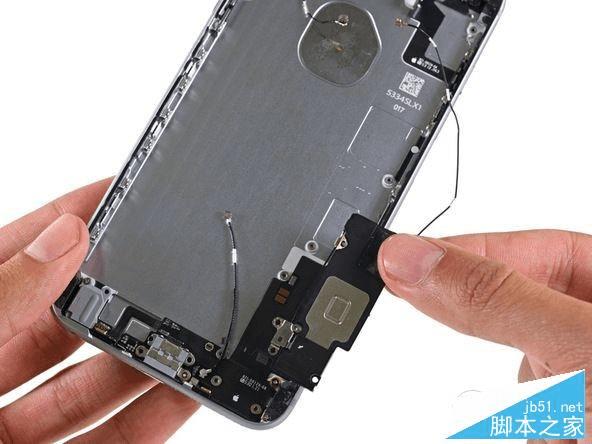

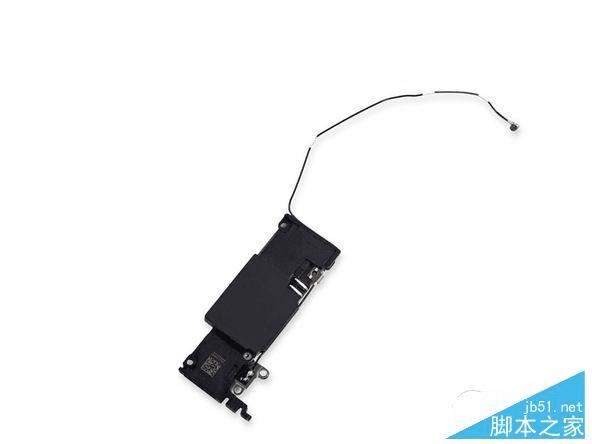

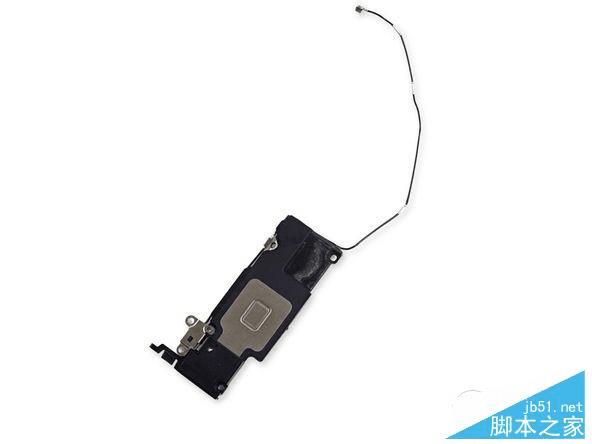

来到 iPhone 6s Plus 的“最深处”,分别是扬声器和小天线
和 6s 一样,6s Plus 的扬声器和 6 Plus 的也没什么区别。
16.

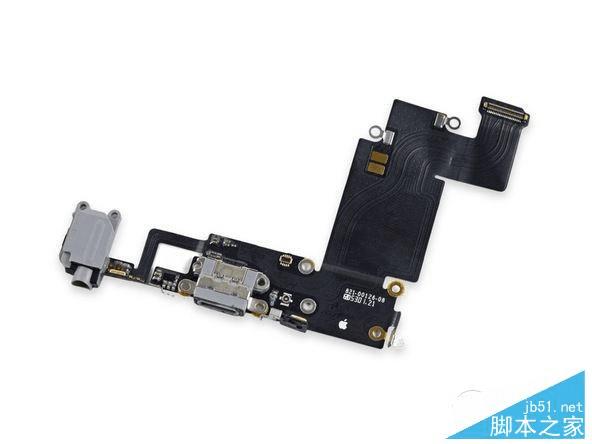

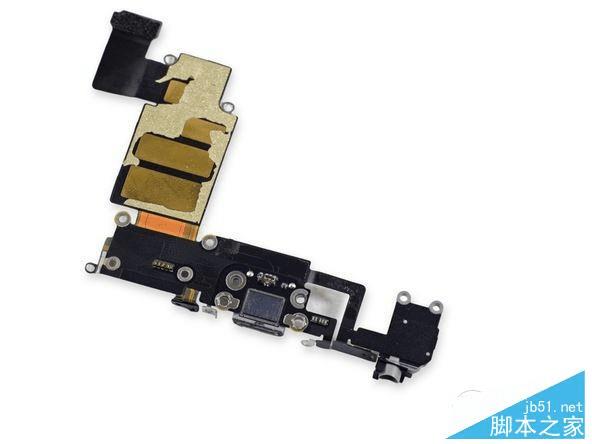

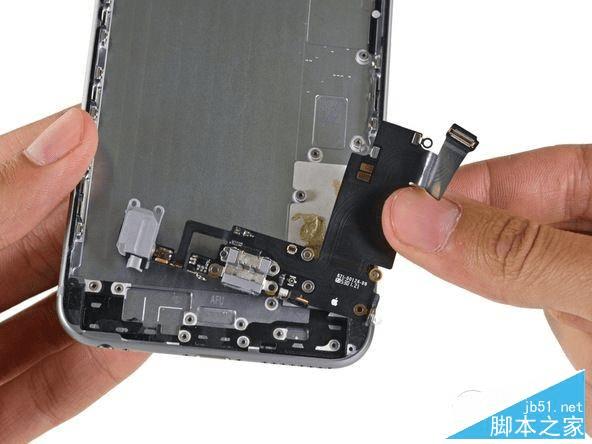

最后是 Lightning 接口总成
这次,Lightning 接口总成和之前看到的也差不多,增加了一个麦克风。

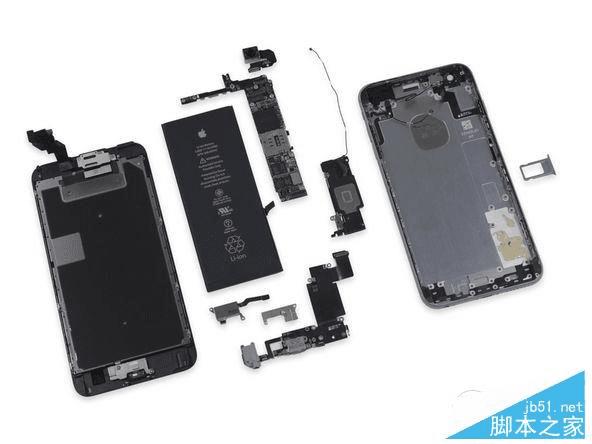

总结
iPhone 6s Plus 的可修复得分为 7 分(10 分为最容易修复)
屏幕总成还是拆解中比较容易取出的一部分,所以屏幕的修理程序也就简化了很多。
很容易拆下电池。
Touch ID 的线缆虽然少了,但还是和主板相连,修复难度加大少许。
iPhone 6s Plus 依然需要专业的工具来拧开 Pentalobe 螺丝,所以不要随便拆。
