Vivo X6手机做工如何?(2)

2015-12-31 19:40:44 来源:www.45fan.com 【

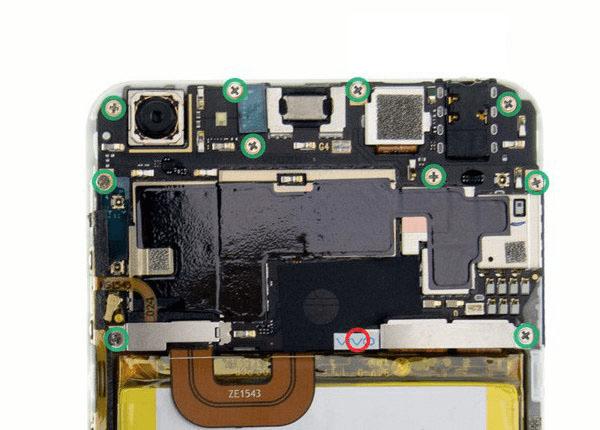

然后可以开始拆解上部核心主板上的固定螺丝,vivo X6在上部核心主板处一共用了11颗大小相同的银色螺丝,如下图。

Vivo X6手机做工如何?

Ps.有一颗螺丝上贴有易碎标签,拆解后,该机将失去官方免费以免的保修服务,普通用户请勿继续拆解,以免失去保修服务。

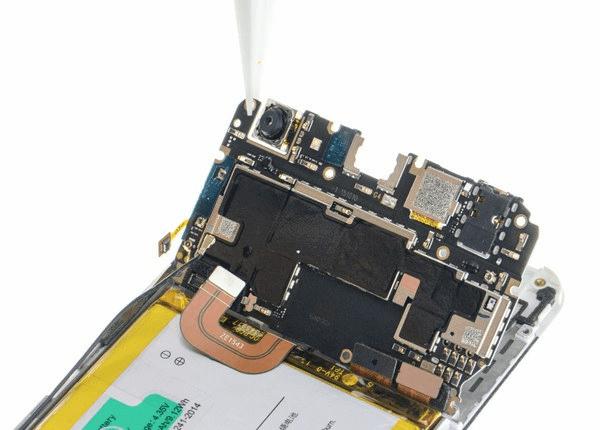

接下来就可以拆卸下主板了,需要注意的是,拆卸主板需要还需要从屏幕一侧稍微加热后置摄像头处,然后才可以轻松拆下主板,如下图。

Vivo X6手机做工如何?

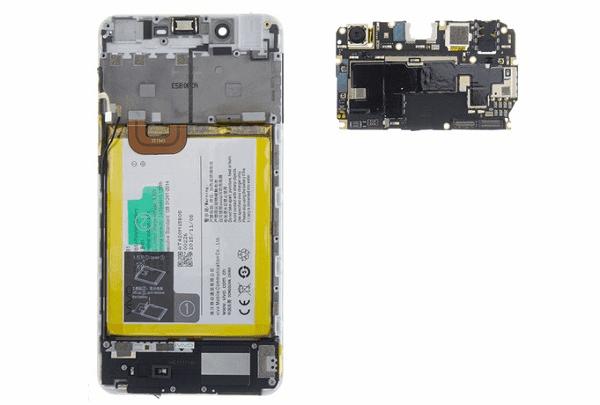

完成以上几步后,就可以取出vivo x6内部的主板了,主板正面包含了一些芯片,具体标识如下图。

Vivo X6手机做工如何?

绿色方框:「侧键 FPC」BTB

蓝色方框:电池 BTB

黄色方框:「主 FPC」BTB

红色方框:「屏幕 & 触控」BTB

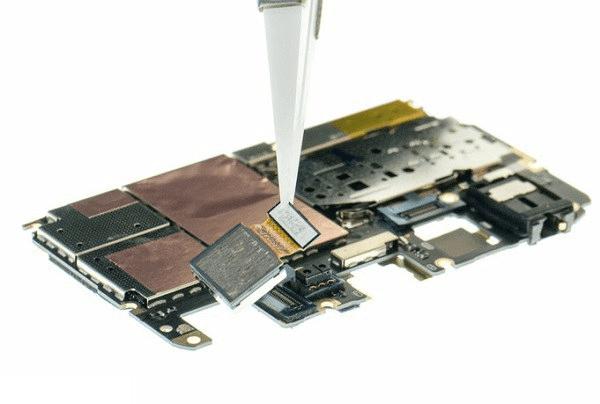

主板的另外一面则包含了多数核心芯片,包括处理器、内存、存储、基带芯片、电源管理芯片等,这些芯片表面都覆盖有屏蔽罩,拆掉屏蔽罩就可以看到芯片标注了,如下图所示。

Vivo X6手机做工如何?

蓝色方框标注为: 联发科MT6752v八核处理器芯片;

红色方框:包含RAM内存和ROM存储芯片,具体为(三星)Samsung 4GB RAM和32GB ROM芯片。

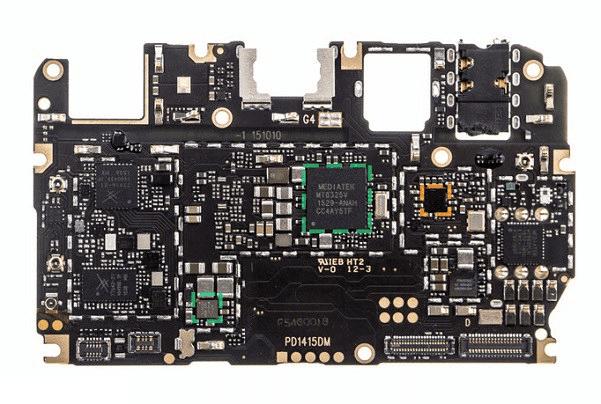

继续下图中的细节标识,如下图所示。

Vivo X6手机做工如何?

绿色方框为:MT6325V与MT6311P电源管理芯片;

黄色方框为:AK4375A芯片,也就是HiFi音乐芯片。

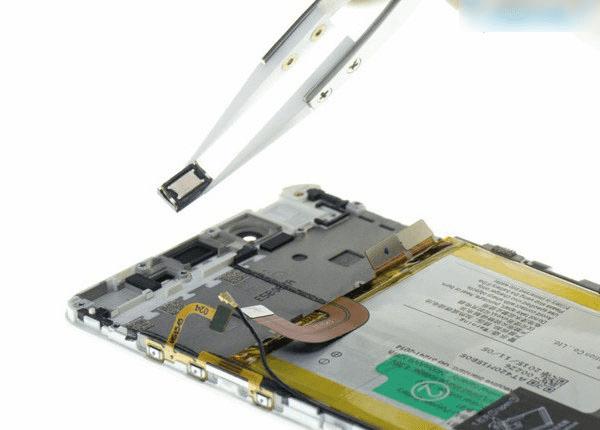

再下来则主要是顶部的听筒等小部件拆解。

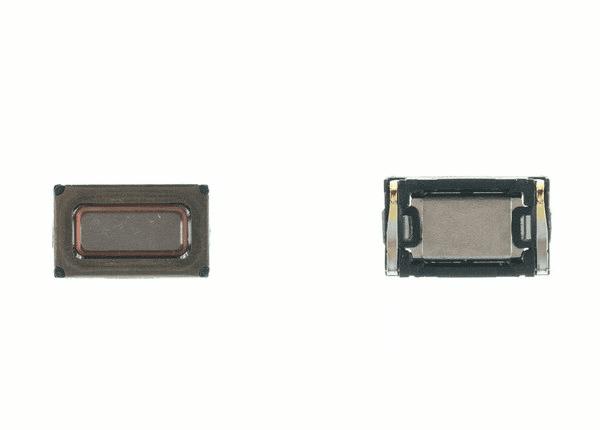

下图为拆解下来的听筒正反面特写,如图。

Vivo X6手机做工如何?

由于听筒没有用双面胶固定,泡棉胶放置在屏幕支架上,拆下后可以复原。

Vivo X6手机做工如何?

主板拆卸下来后,前后摄像头就可以非常轻松的拆卸下来了,下图为拆卸下来的前置摄像头特写,主要轻轻撬起摄像头部件,就可以轻松取下,如图。

Vivo X6手机做工如何?

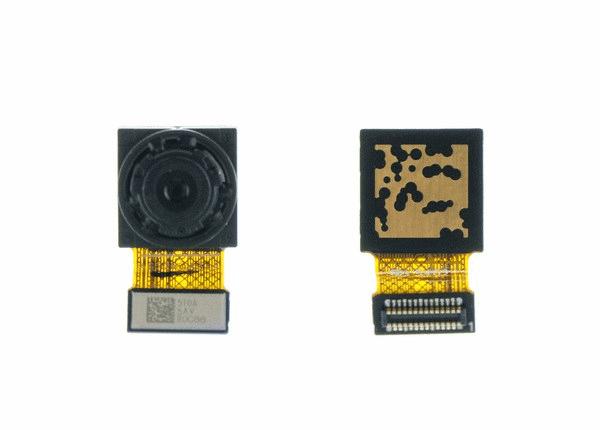

图为拆卸下来的vivo x6前置800万像素摄像头正反面特写。

Vivo X6手机做工如何?

继续拆卸vivo x6后置1300万像素主摄像头,如图。

Vivo X6手机做工如何?

Vivo X6手机做工如何?
vivo x6后置摄像头拆解

需要注意的是,vivo x6主摄像头背面有用导电胶布在屏幕组件一侧,所以需要在拆下主板前稍微加热,如图。

Vivo X6手机做工如何?
