第七步:拆卸 「前CAM」及「听筒」
——————————————————————

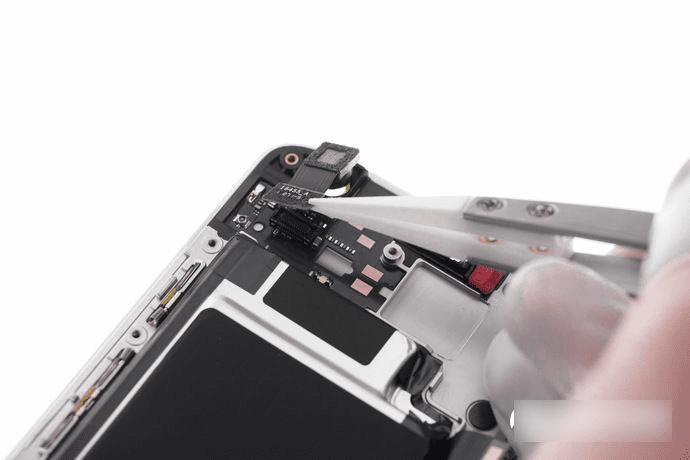

▲断开 BTB ,取下 「前 CAM」。

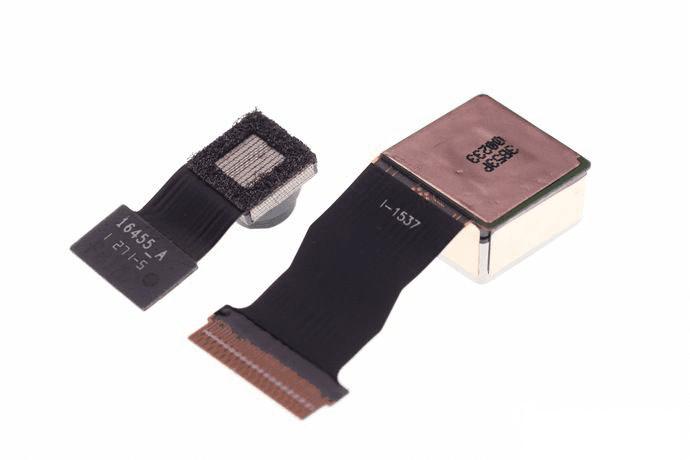

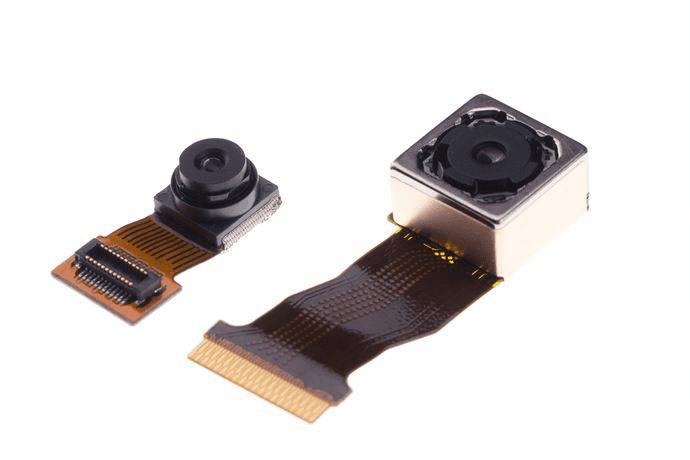

▲ 「前CAM」:500 万像素,f / 2.0。
「后CAM」:2100 万像素,ƒ / 2.0,支持 PDAF(相位自动对焦)。

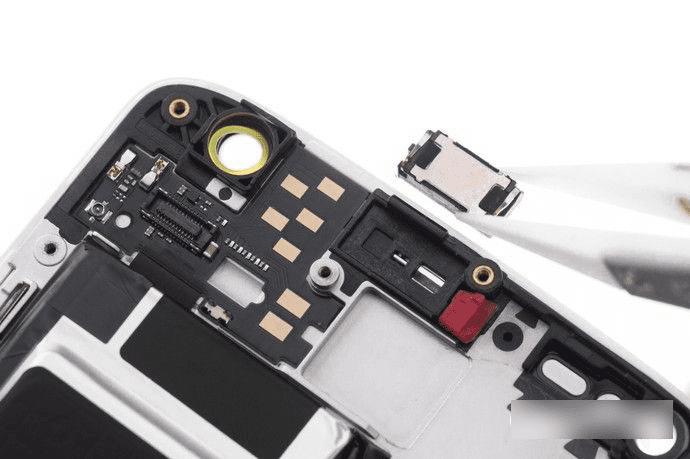

▲从屏幕方向轻微加热,取下「听筒」。
——————————————————————

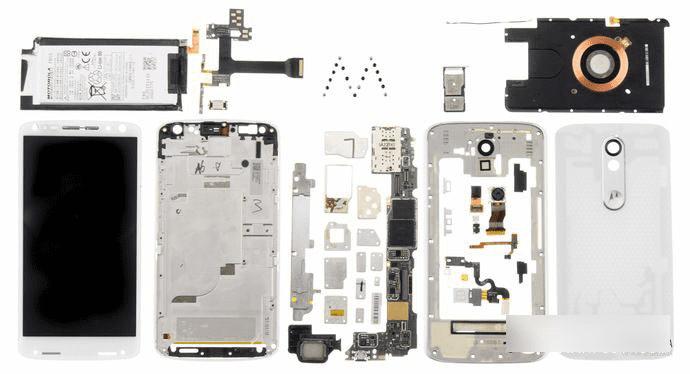

第八步:拆卸 「电池」及其他部件
——————————————————————

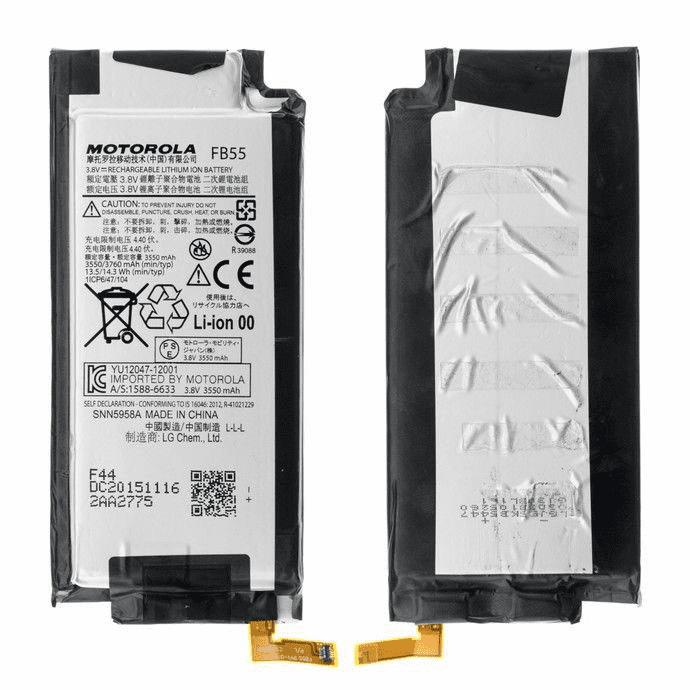

▲电池采用了双面胶固定,可以较为容易的取出。
moto x 极 电池容量为 3760 mAh。
电源适配器输出规格为:5V / 2.85A 或 9V / 2.85A 或 12V / 2.16A。

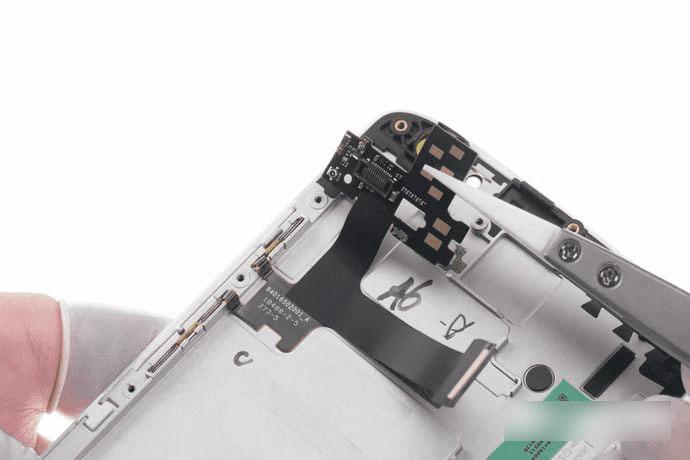

▲取下 「侧键组件」。

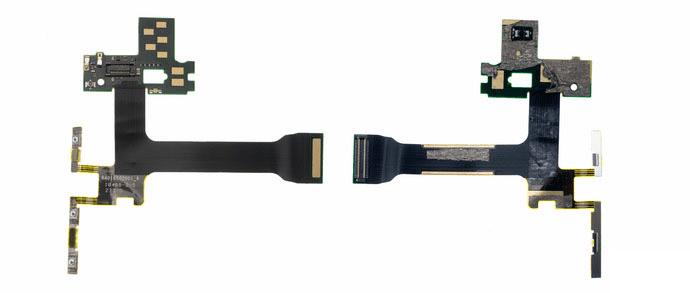

▲侧键组件包括:
「电源键」
「上下音量键」
「红外 LED」(屏幕右上)
「柱状马达」的馈点
「耳机接口」的馈点
「听筒」接口

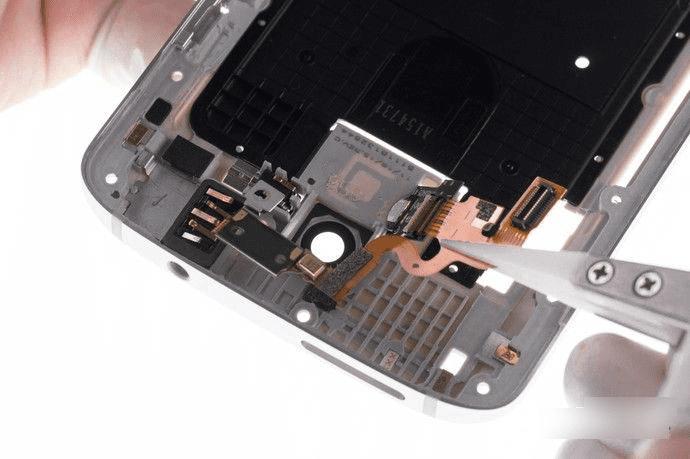

▲取下 「副 MIC 组件」

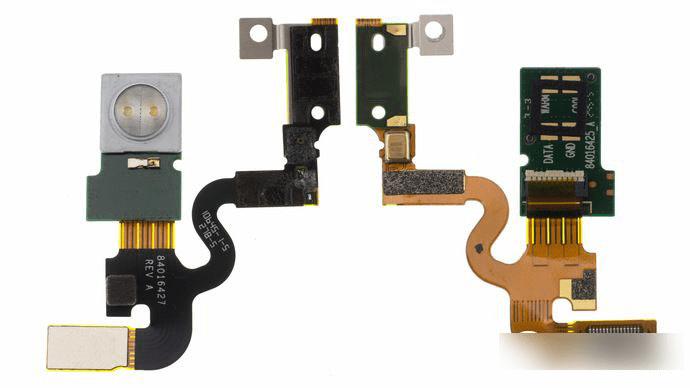

▲副 MIC 组件包括:
「副 MIC」
「后置 LED 补光灯接口」
「接地弹片」。

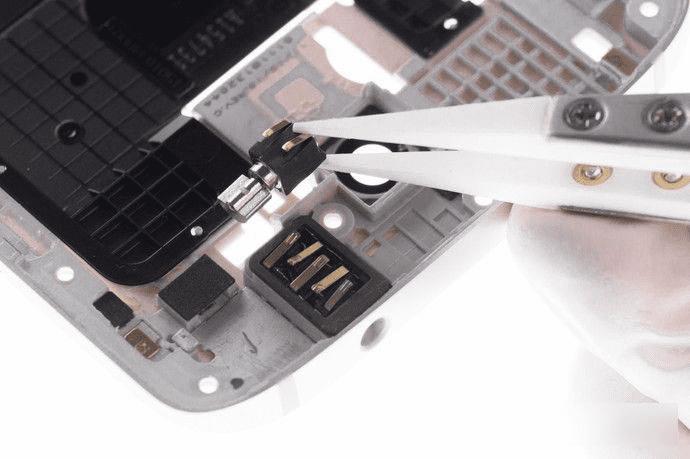

▲取下 「柱状马达」。

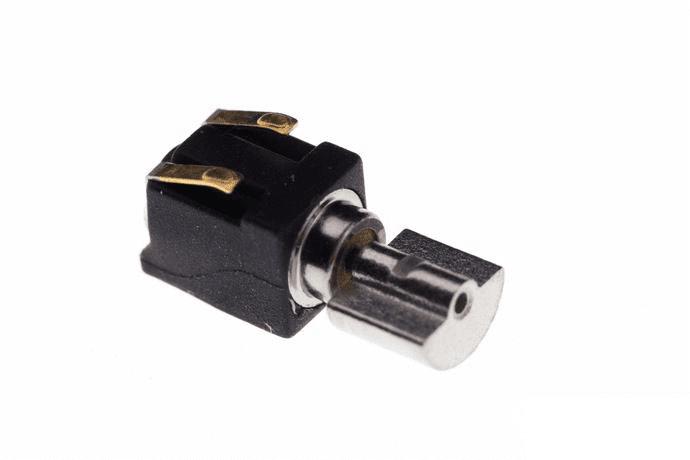

▲「柱状马达」。

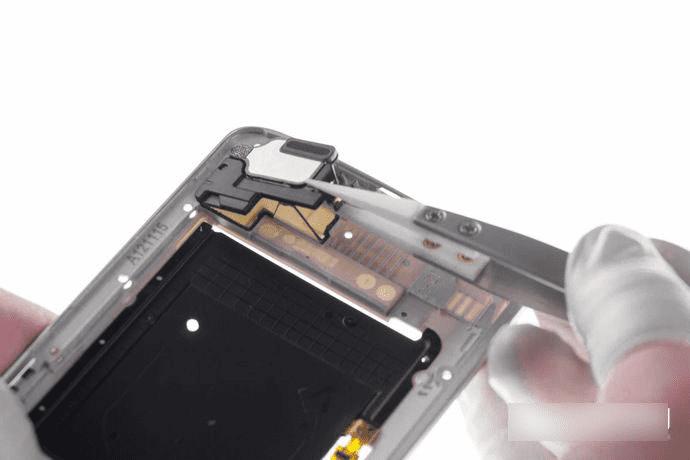

▲从后壳方向轻微加热,取下「喇叭 BOX」。

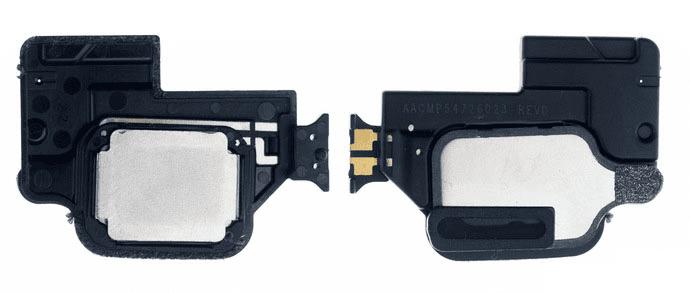

▲「喇叭 BOX」

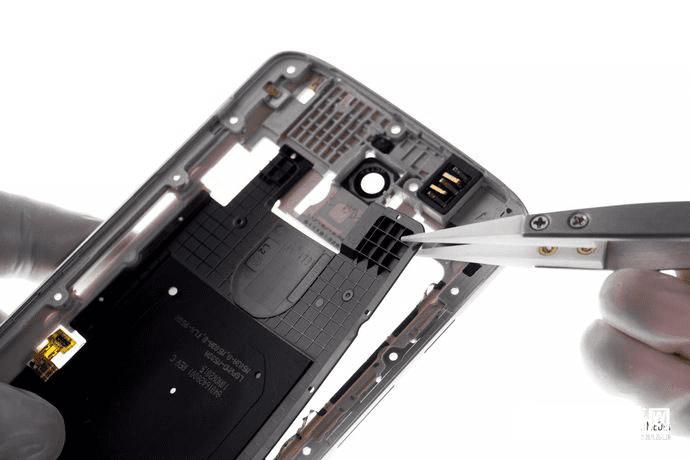

▲稍微用力,即可取下「无线充电 & NFC 模块」。

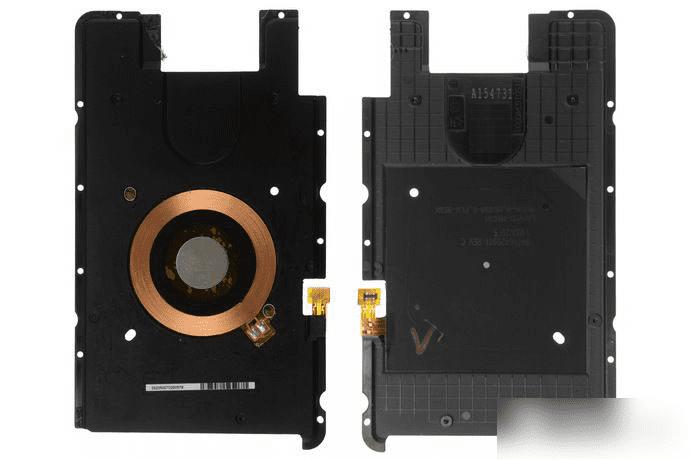

▲「无线充电 & NFC 模块」。
——————————————————————
为什么屏幕耐摔
——————————————————————
本次拆解屏幕是为探究 moto x 极 防碎屏的奥秘。而由于拆解屏幕不可复原,一般不会拆解屏幕,故拆解难度系数不包括拆解屏幕部分。

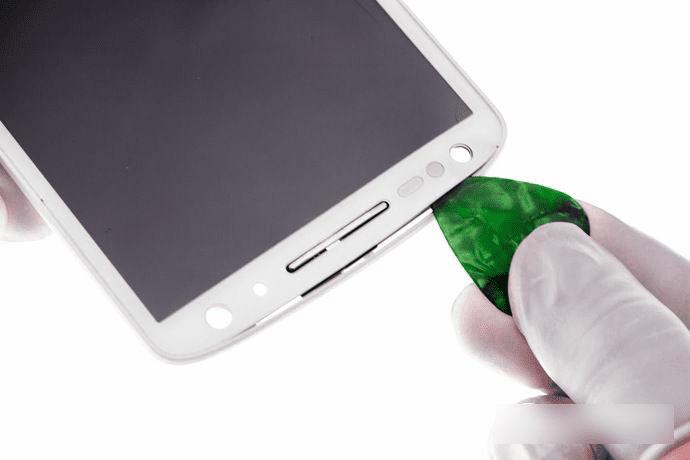

▲撬开屏幕边缘的塑料装饰框。

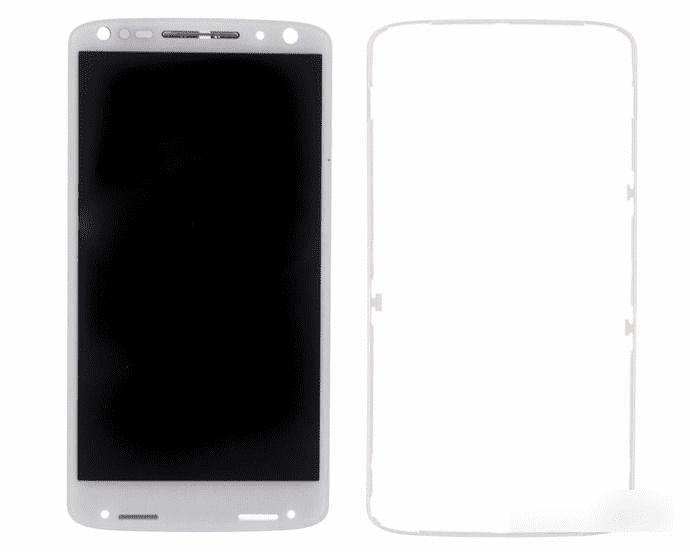

▲取下塑料装饰框。
▲塑料边框采用卡扣方式固定。

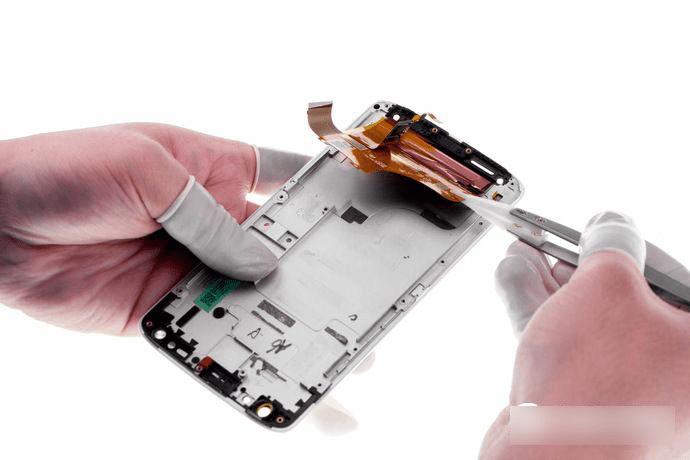

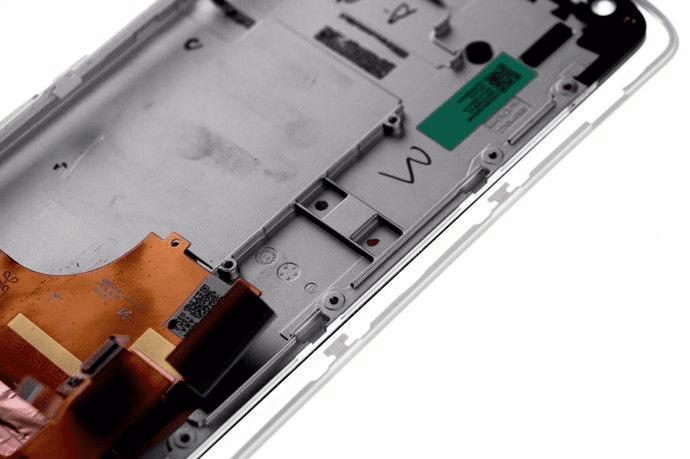

▲掀起「屏幕组件」&「TP」的 FPC。

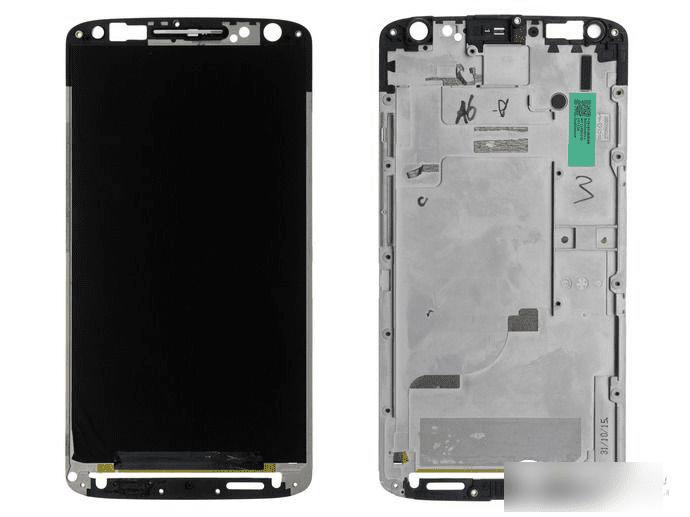

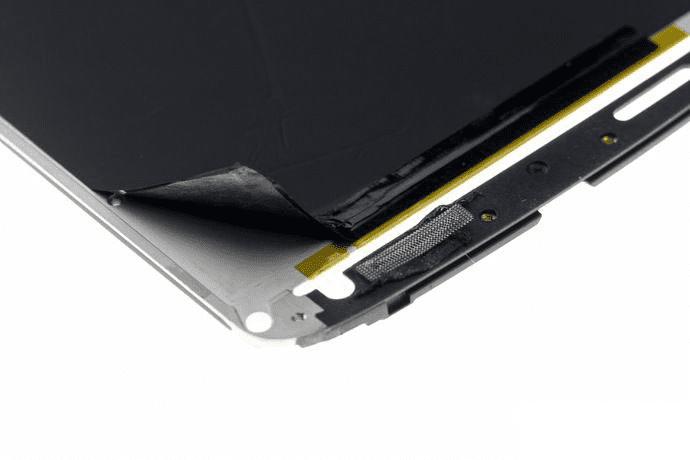

▲剥离「屏幕组件」&「防护膜」后,可见铝合金支架。
▲铝合金支架朝屏幕这边是大片石墨散热膜。
▲「屏幕模组」&「防护膜」,非常保
「屏幕组件」包括:「TP(Cover Lense + 2 FILM)」、「AMOLED」。

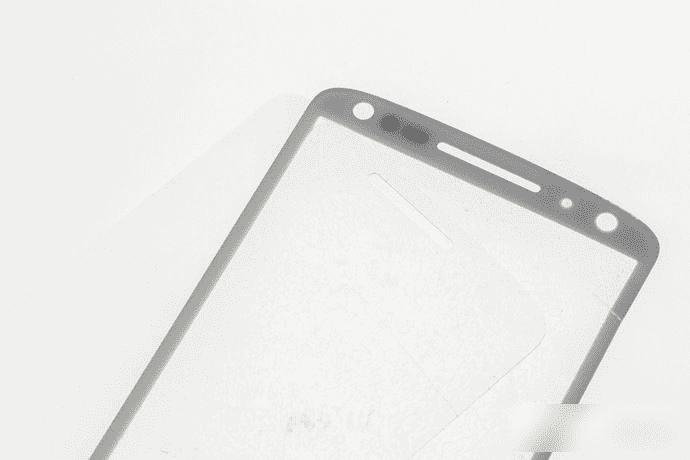

▲在最外层的「防护膜」。

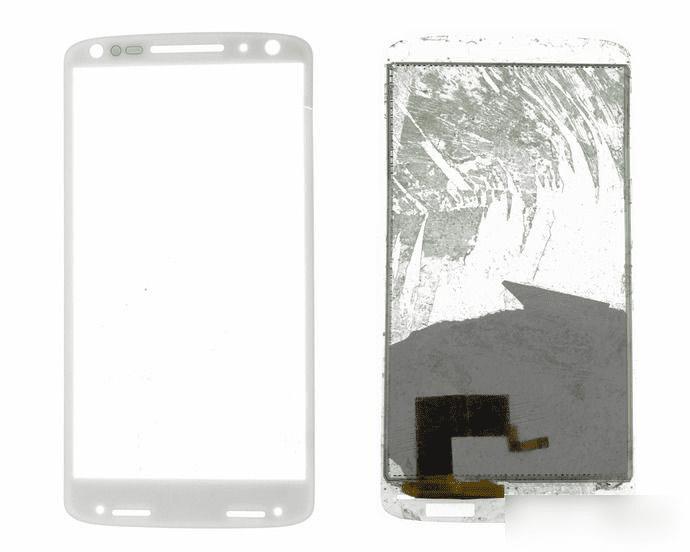

▲左:「TP Cover Lens」(TP 盖板)。
右:「TP 功能层」(双层膜),因拆卸操作原因,导致下侧带部分「偏光片」。

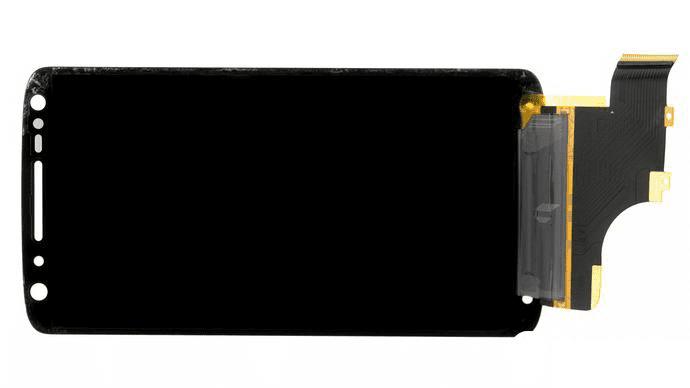

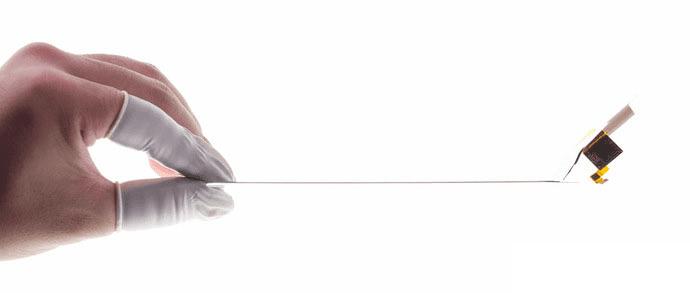

▲左:「AMOLED 显示屏」的「上层 Film 部分 & 偏光片」。右:「AMOLED 显示屏下层 FILM 部分」。

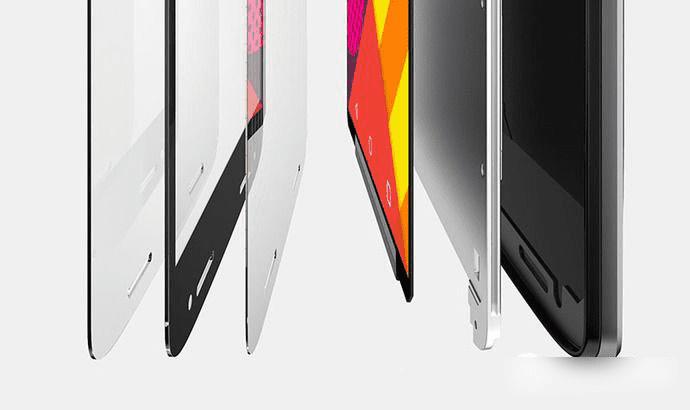

▲从左到右依次是:「防护膜」、「Plastic CoverLense(塑胶盖板)」、「TP(Touch Pannel,触控面板)」、「柔性 AMOLED 组件」、「铝合金支架」、「机身」。(图片来源: motorola官网)
拆解后,经过我们 ZEALER | LAB 分析,motorola 独创的「Moto ShatterShield极御技术」,简单来说,就是「防护膜」+「PFF(Plastic Film Film)」+「柔性 AMOLED 组件」+「铝合金支架」。
其中,「PFF」就是「Plastic Cover Lens」+2 层「TP」。而目前主流手机采用的是「GFF(Glass FilmFilm)」,即「Glass Cover Lens(玻璃盖板)」+2层「TP」。
PFF 其实也不是什么高大上的技术。因 Plastic Cover Lens 相对 Glass Cover Lens加工成本低很多,早几年在低端智能机上有采用。不过,之前的 P+F或 P+FF 与 LCD 屏幕都是采用泡棉框贴的方式,再加上 Plastic CoverLens 比较容易变形,强度不够,触摸容易产生牛顿环或者水波纹,且塑胶表面容易划伤,目前基本没有被采用。
但是,很多牛叉的技术就是多个物料特性的优化组合,一种组合方式行不通,换一种组合方式可能就大不一样。
在这里,我们得谈谈玻璃和塑胶两种材质的区别:
玻璃:易碎性、变形量相对较孝强度相对高,表面硬度高,不易划伤;
塑胶:柔韧性较好、不易碎、变形量相对较大、强度低,表面硬度低,易划伤
而 「Moto ShatterShield 极御技术」正是取塑胶材料特性的优点,去除玻璃的缺点,避开塑胶材料的缺点。「PFF」+「柔性AMOLED」基材都为塑胶材料,塑胶材料不易碎的特点保证屏幕组件抗摔,且「AMOLED」内部没有液晶分子,可以承受一定垂直方向的压力,而「铝合金支架」又实现了「塑胶为基材屏幕」的高强度,不易变形的特性。另外,「防护膜」可更换,部分弥补了塑胶易划伤的缺点。正是古语“取其精华,去其糟粕”的最好诠释。
可能有人会说,采用 P+FF 与 IPS LCD 全贴合工艺不是一样可以实现屏幕防碎吗? 但是,LCD屏幕目前并未实现采用塑胶基材的技术,无法解决屏幕易碎的问题。
