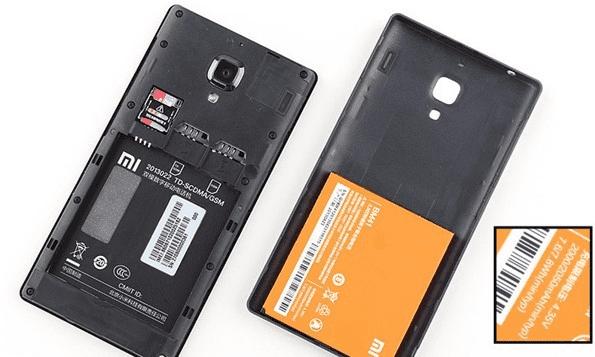

下面我们来对我们今天的主角--红米手机来进行拆解了。红米手机采用了小米一贯的可拆卸电池设计,搭载了全新的B,41电池,该电池采用了2000mAh的电芯,在4.7英寸720P高清屏幕手机中,续航能力也算中规中矩。
红米手机拆机图解开始

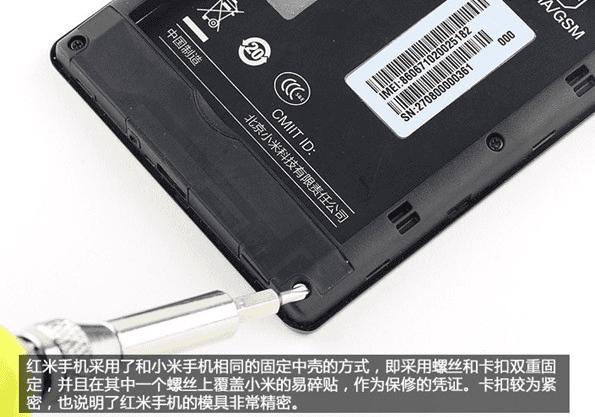

红米手机采用了和小米手机相同的螺丝固定与卡扣固定方式,其中有一颗螺丝中有保修易碎贴,也就是说,红米手机拆机后,将失去保修服务。
红米手机拆机图解:红米手机做工与质量揭秘

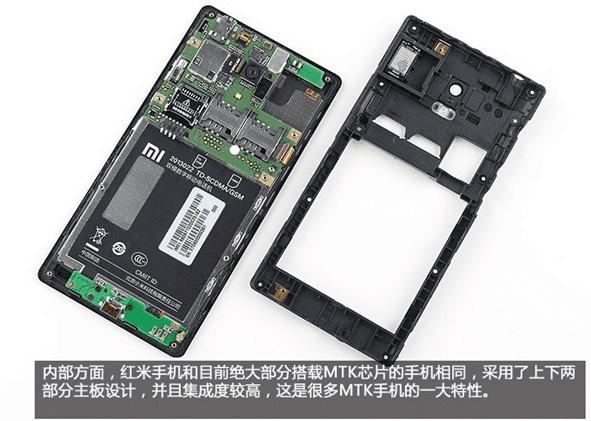

拆解了内部第一道外壳之后,我们即可看到红米手机内部情况了。总体来看,红米手机和目前绝大部分搭载MTX芯片的手机设计基本相同,采用了上下两部分主板设计,并且集成度较高,这是很多MTK手机的一大特点。
红米手机拆机内部特写

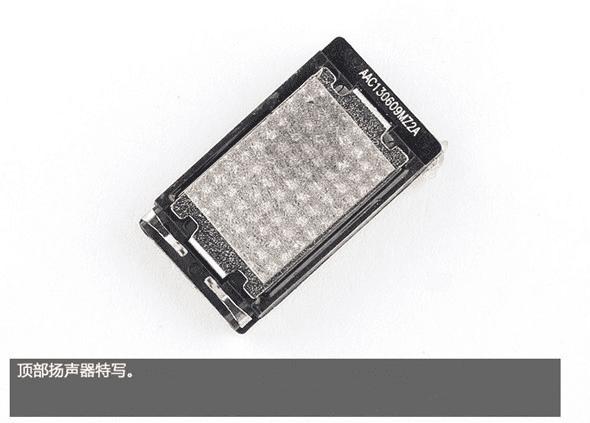

红米手机顶部扬声器拆卸下来的特写

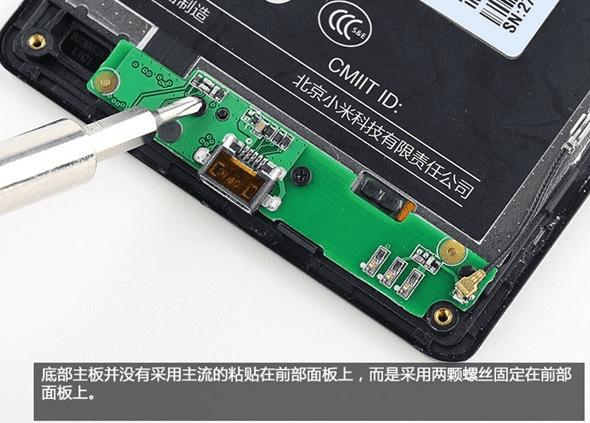

红米手机底部主板并没有采用主流的粘贴在前部面板上,而是采用了两颗螺丝固定在前面板上,如下图所示:
红米手机底部主板拆解

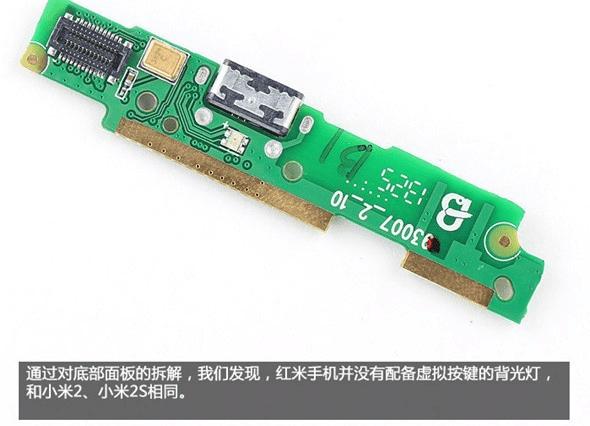

通过对红米手机底部面板的拆解,我们发现,红米手机并没有配备虚拟按键的背光灯,这和小米2、小米2S也基本相同。

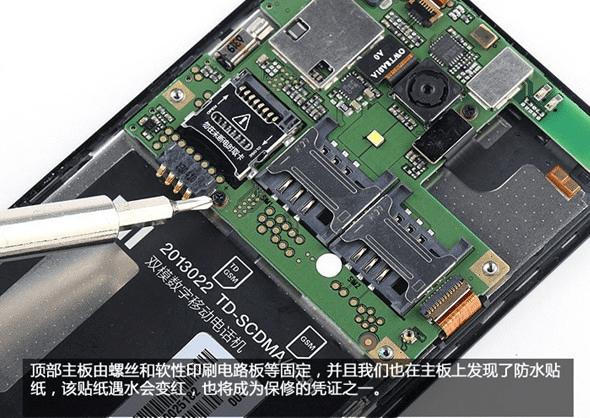

顶部主板由螺丝和软性印刷电路板等固定,并且我们也在主板上发现了防水贴纸,这些大多数手机中都会出现,主要是检测手机是否进水,在保修的时候,厂商会以这个为主要判断依旧。
红米手机内部主板上贴有防水贴纸

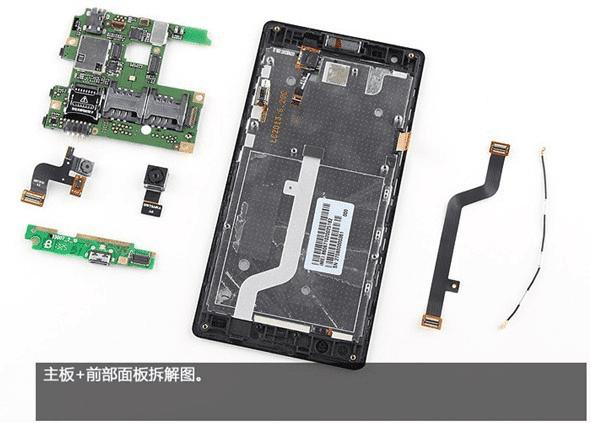

拆解下来的红米手机主板和前面面板特写
