相比与上一代的魅族MX2,魅族MX3的内部构造要相对复杂些,从露出的排线就可以看出不太一样,另外整体也分为四大部分,主板、电池、小主板和液晶屏幕等,如下图所示。

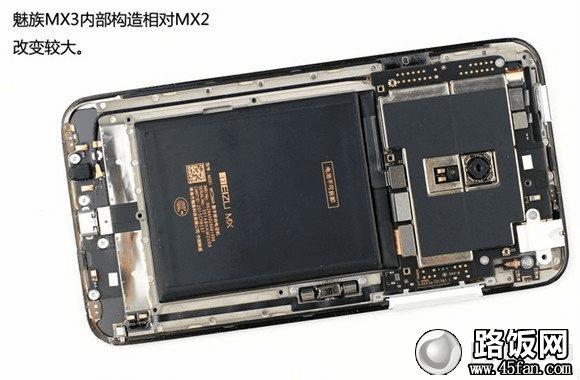

魅族MX3内部结构图
由于魅族MX3内部可分为四个部分,首先我们拆解的是魅族MX3内部的上面部件。魅族MX3上部主板上有三颗十字螺丝固定,其可卸下耳机插口,撬开所有排线和一个射频连接线,主板便可轻松取下,如下图。

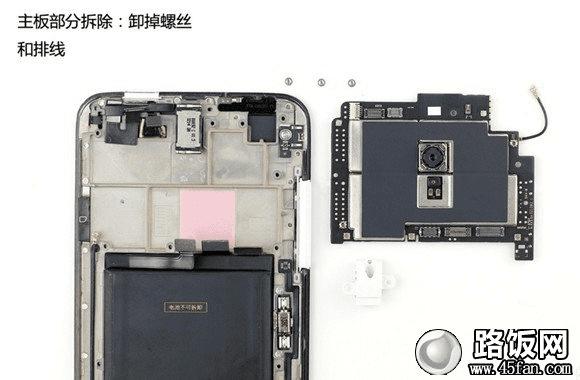

魅族MX3内部主板拆解图
光线感应器和前置摄像头用卡扣固定在前面板上,并没有设计在主板上,此部分还可拆除听筒、振动单元。电池部分依旧是很头疼,真是强力胶啊,在撬的时候需要注意电池下方的主板连接排线。

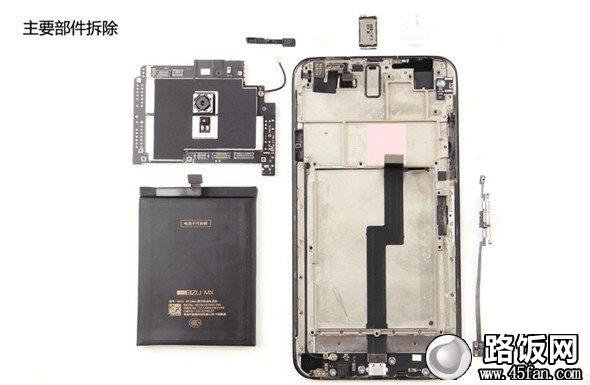

魅族MX3拆机图解

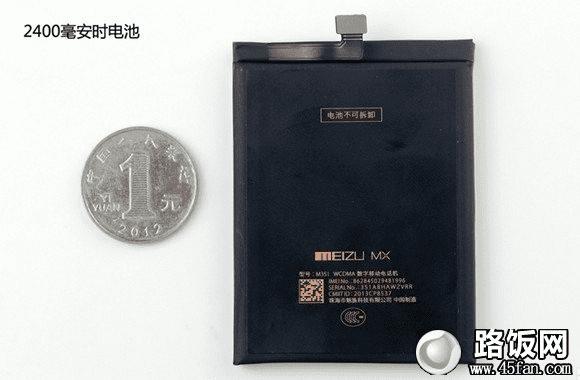

拆解下来的魅族MX3电池特写,魅族MX3采用了2400毫安的电池。
拆解下来的魅族MX3电池特写
另外从魅族MX3电池背面我们还能看到魅族MX3配备的是索尼电芯,另外魅族MX3的摄像头也是索尼提供的。
魅族MX3采用的是索尼芯电池
魅族MX3的振动单元比较有特色,传统振动单元为一个转子,而MX3上所配备的则是两个转子。振动单元用三颗十字形螺丝固定。
魅族MX3振动单元

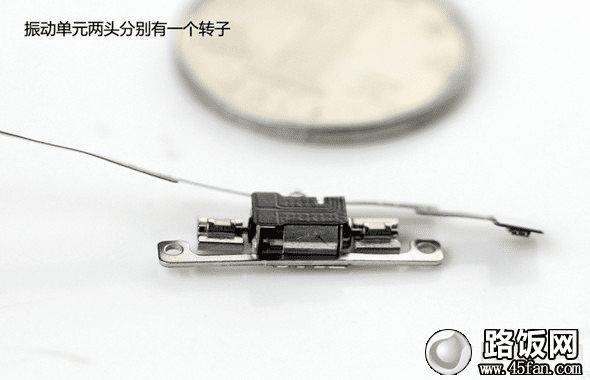

魅族MX3在振动单元两头分别有一个转子,如下图所示。
魅族MX3双转子振动单元
魅族MX3前置200万像素索尼背照摄像头和固定卡扣,前置镜头支持1080p视频拍摄,如下图是拆卸下来的魅族MX3前置摄像头特写。
拆解下来的魅族MX3前置摄像头
