华为P6手机做工如何?Ascend P6超薄手机全面拆机图解(2)

2014-04-15 15:52:36 来源:www.45fan.com 【

华为P6拆机图解

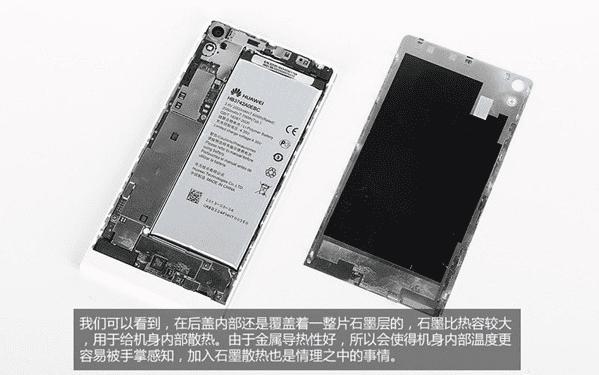

拆开后盖之后,我们可以看到在后盖内置还是覆盖着一整片的石墨层,用于给机身内部散热,由于金属后壳导热好,因此机身内部的热量也更更易传递到机身后壳,因此手中也能感受到手机的散热情况。

华为P6后壳背面石墨导热层
华为P6后壳背面石墨导热层

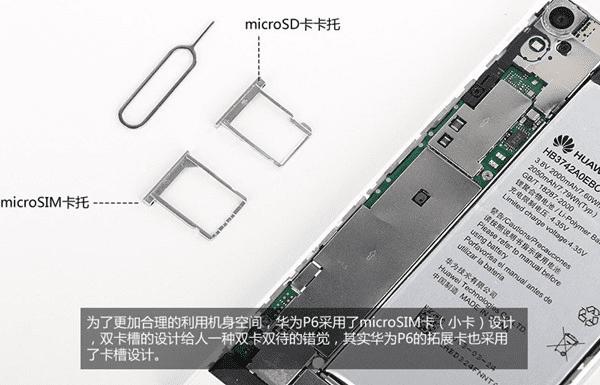

为了更加合理的利用机身空间,华为P6采用microSIM卡(小卡)设计,双卡槽的设计给人一种双卡双待的错觉,其实华为P6扩展卡也采用了卡槽的设计。

华为P6采用microSIM卡设计
华为P6采用microSIM卡设计

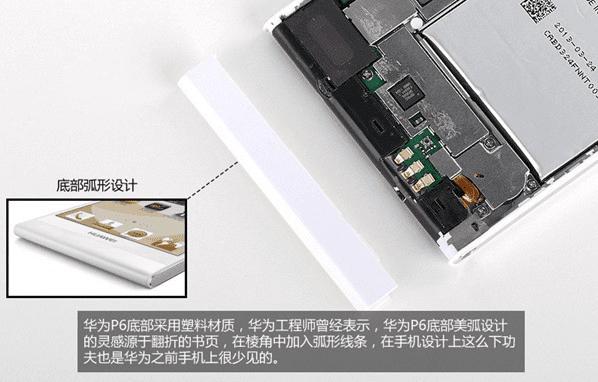

华为P6底部采用了塑料材质,华为工程师曾经表示,华为P6底部美弧设计的灵感源于翻折的书页,在棱角中加入了弧形线条,在手机设计上这么小功夫,在华为手机中还是很少见的。

华为P6底部设计
华为P6底部设计

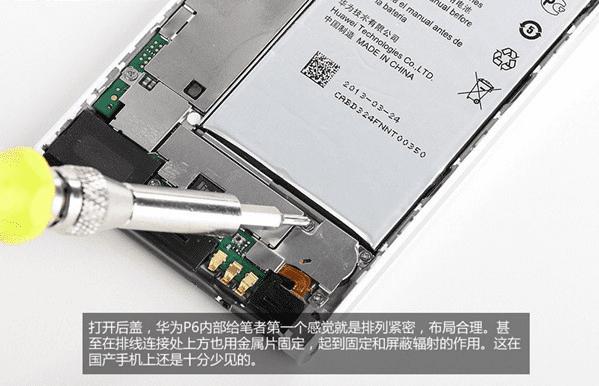

打开后盖,华为P6内部给笔者第一感觉就是排列紧密,布局合理,甚至在排线连接处上方也用金属片固定,这种设计一方面起到固定作用,令一方面还可以屏蔽辐射。这在国产手机中,如此设计的很少见,总的来说,就是内部布局很不错。

华为P6拆机图:内部设计紧密
华为P6拆机图:内部设计紧密

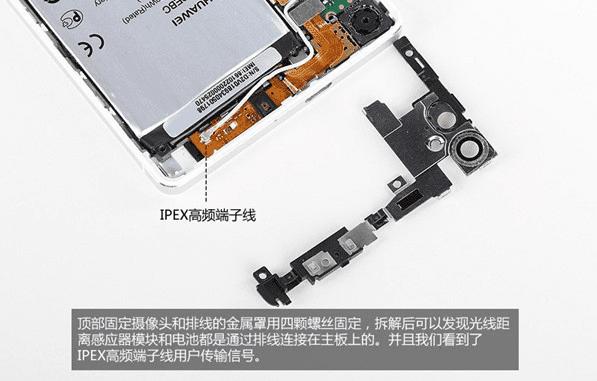

顶部固定摄像头和排线的金属罩用四颗螺丝固定,拆解后乐意发现光纤距离感应器模块和电池都是通过排线连接在主板上的,并且我们看到了IPEX高频端子线用户传输信号。

华为P6拆机图:主板顶部模块
华为P6拆机图:主板顶部模块

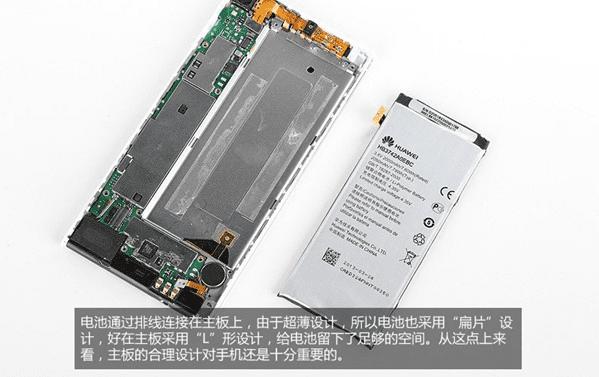

电池则通过排线连接在主板,由于是超薄设计,所以电池也采用了扁话设计。好在主板采用了L型设计,给电池留下了足够的空间,从点来说,华为P6超薄设计,与内部的这种设计样式是息息相关的。

华为P6拆机图:电池设计欣赏
华为P6拆机图:电池设计欣赏

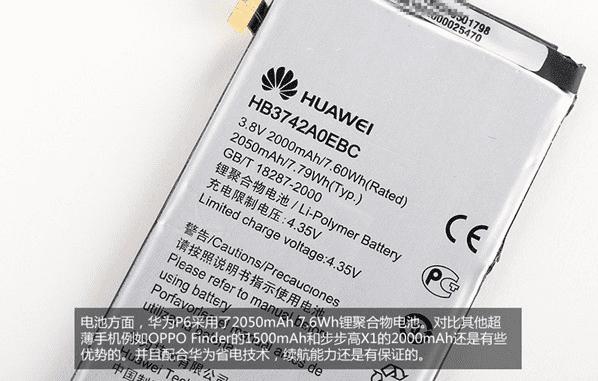

电池容量方面,华为P6采用了2050mA 7.6W锂聚合物电池,对比其他超薄手机(如OPPO Finder 1500mAh)还是有不少优势的,加之配了华为的省电技术以及如今移动电源的流行,华为P6的续航方面并不是问题。

华为P6拆机图:锂电池特写
华为P6拆机图:锂电池特写

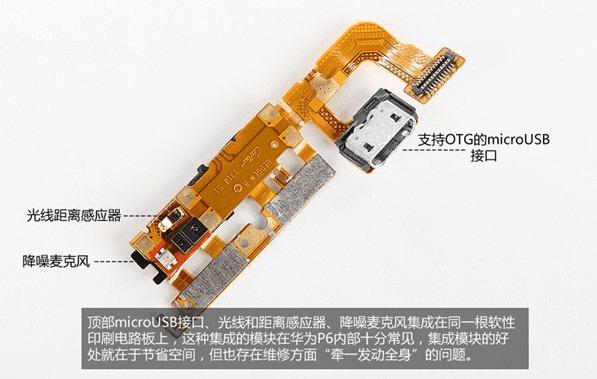

通过内部主板芯片可以看到,华为P6顶部有USB接口、光纤传感器以及距离感应器,另外还有降噪麦克风集成在同一根软性印刷电路板上,这种集成的模块在华为P6内部设计上十分常见,我们知道集成模块最大的好处就是节省空间,但维修方面则可能一个小故障,就可能牵涉换整个模块,这算是一个维修缺点吧。

华为P6拆机图:主板内部芯片采用模块发设计
华为P6拆机图:主板内部芯片采用模块发设计

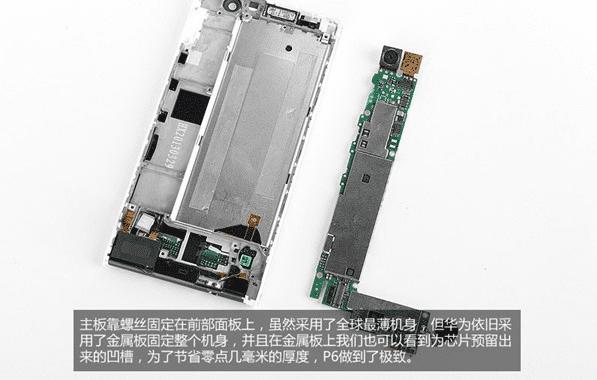

华为P6主板靠螺丝固定在前部面板上,虽然采用了全球最薄机身,但华为依旧采用了金属板固定整个机身,并且在金属板上我们也看到了为芯片预留出来的凹槽,为了几声零点几毫米的厚度,可以说,华为P6智能手机做到了极致。

华为P6主板采用金属固定
华为P6主板采用金属固定

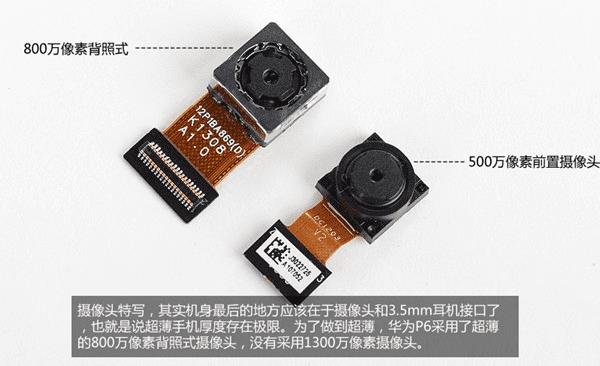

摄像头方面,华为P6采用了800万像素主流摄像头,不过并没有采用时下流行的1300万高像素摄像头,这或许是受机身过于薄的影响。

华为P6拆机图:超薄800万像素摄像头
华为P6拆机图:超薄800万像素摄像头

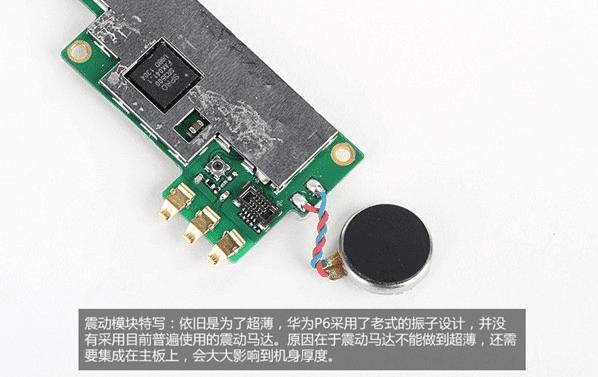

震动模块方面,依旧是为了超薄,华为P6采用了老式的振子雷达设计,并没有采用目前流行的震动马达,这原因其实也很简单,主要因为主流的震动马达不能做的过于超薄。

华为P6拆机图:超薄震动模块
华为P6拆机图:超薄震动模块
