人气强机星星1号全方位拆机图解(2)

2014-05-21 20:42:57 来源:www.45fan.com 【

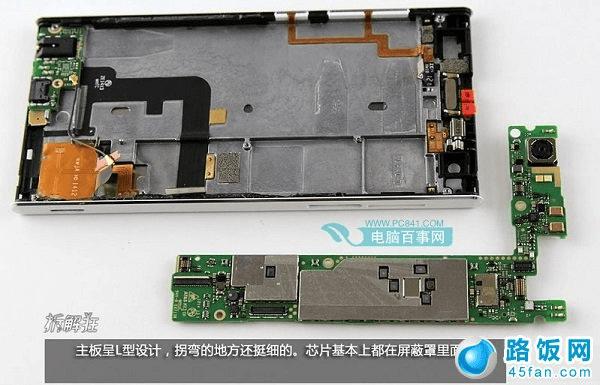

中兴星星一号的主体主板呈L型设计,拐弯的地方还挺细的,芯片基本都在屏蔽罩里面。

中兴星星一号L型主板特写
中兴星星一号L型主板特写

将中兴星星一号主板拆解下来后,机身基本就剩下屏幕部分的空壳了,其内部顶部就只剩下震动模块、听筒等小部件了。如下图所示的红色的地方是防尘脚垫,用来防止富麦克风的地方进灰。

中兴星星一号拆机评测

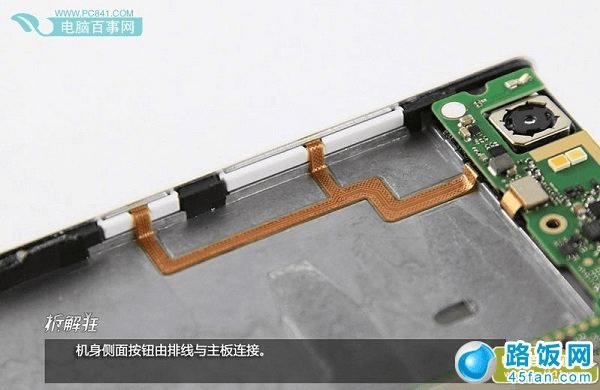

中兴星星一号侧面按钮由排线与主板连接着,做工上还是非常扎实的,如下图所示:

侧面按钮做工特写

下图为主板中搭载的一个红米发射功能模块,是一个近来主流智能手机流行的红外功能,能够作为电视等电器产品的遥控器来使用。

中兴星星一号内置红外发射模块特写
中兴星星一号内置红外发射模块特写

中兴星星一号手机底部是特制的耳机接口,带有弧度设计的,而MicroUSB接口也在底部的位置。

MicroUSB接口拆解

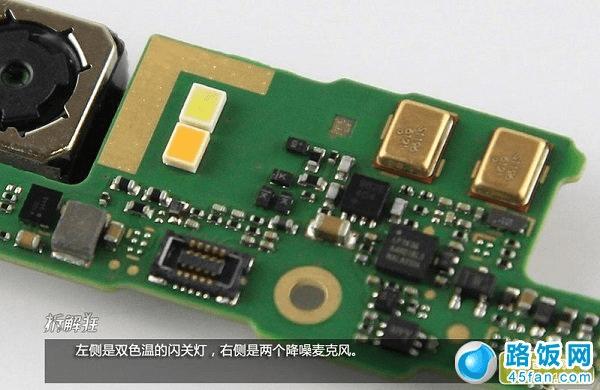

另外我们在中兴星星一号主板的后置摄像头附近可以看到,左侧有双色温的LED闪光灯,右侧还有两个降噪麦克风。

中兴星星一号主板上后置摄像头特写
中兴星星一号主板上后置摄像头特写

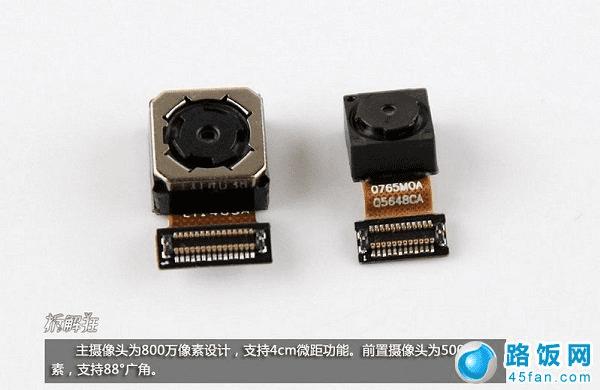

拆卸主板后,中兴星星一号的内置前后摄像头就可以轻松的取下来了,下图为拆解下来的星星一号前置500万(右)后置800万(左)像素摄像头特写。

中兴星星一号前后置摄像头拆解
中兴星星一号前后置摄像头拆解

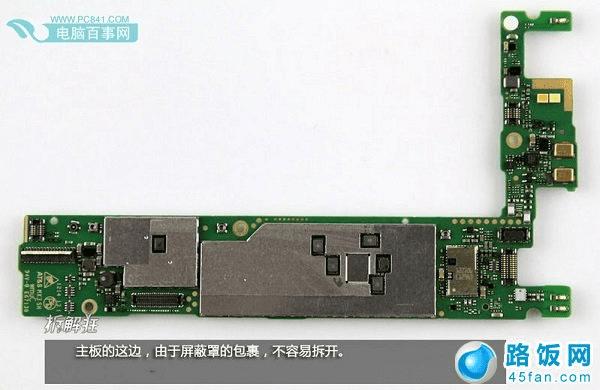

下面我们具体来看看中兴星星一号的主板拆解部分。如下图,主板的这面,由于屏蔽罩的包裹,不容易拆开。

主板拆解
主板拆解
