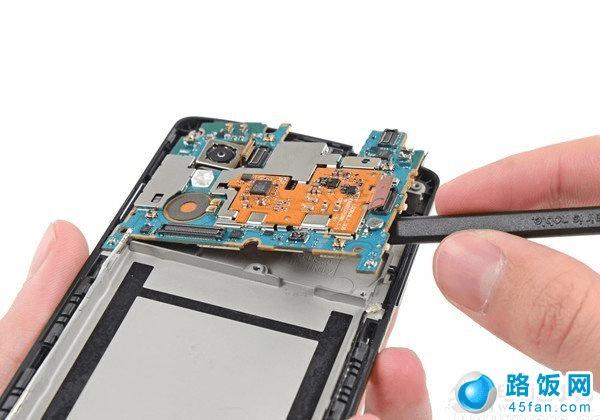

接下来我们再来取下Nexus 5的主体核心主板，由于之前已经取下了所有固定螺丝，因此主板也可以轻松拿下来，如下图所示：

Nexus 5主体主板拆解

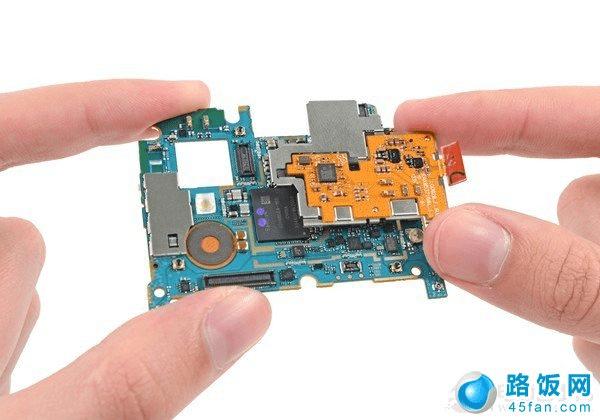

拆下Nexus 5主体主板后，我们可以看到，主板的正面还嵌套了一套橙色的小主板，该主板属于负责NFC和无线充电的小主板，拆掉右侧的排线之后即可轻松取下它，如下图所示：

拆解NFC和无线充电的小主板

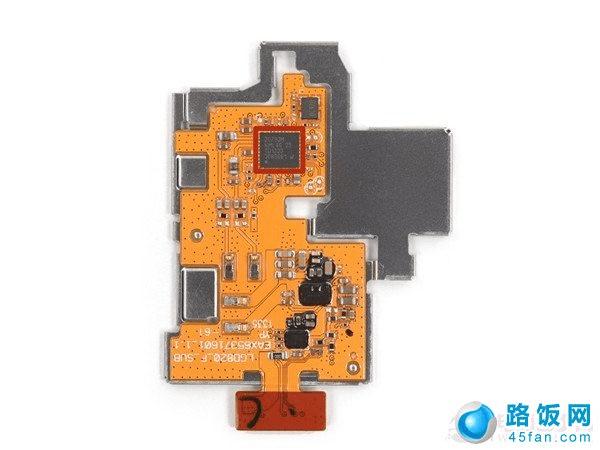

在拆解下来的NFC和无线充电主板上，我们会看到有一个NFC控制器芯片，如下图红色趋于标注。该芯片来自博通制作，具体型号为BCM20793M，如下图所示：

NFC控制器芯片特写

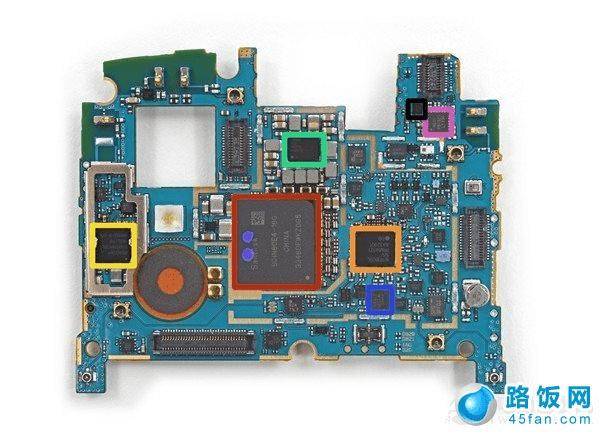

下面我们再来详细看看核心主板部分，核心主板中，包含了CPU、内粗、存储等诸多核心芯片，如下图所示：

Nexus 5主体正面核心芯片正面特写

如上图标注的地方分别为：

红色标注区域为部分为来自Sandisk的16GB NAND闪存颗粒，编号为SDIN8DE4；

橙色标注区域为自高通的WTR1605L LTE/HSPA+/CDMA2K/TDSCDMA/EDGE/GPS射频芯片；

绿色标注区域为自高通PM8841电源管理芯片；

黄色标注区域为博通的BCM4339 Wi-Fi控制芯片，集成了电源管理和信号放大功能，支持5GHz频段；

蓝色标注区域为安华高的RFI335芯片，用途不详；

粉色标注区域为InvenSense的MPU-6515的六轴陀螺仪和加速计芯片；

黑色标注区域为Asahi Kasei的AK8963电子罗盘。

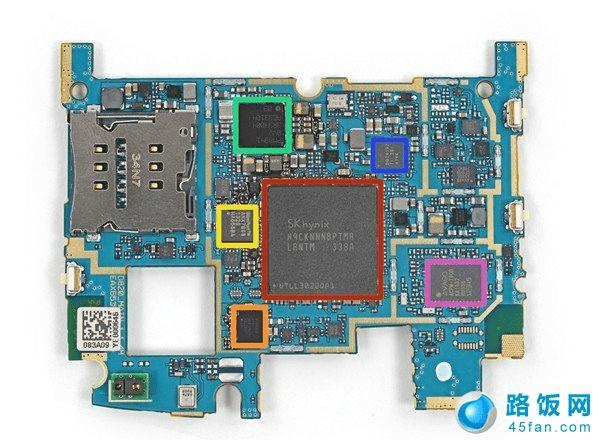

Nexus 5主板背面特写

主板背面的重要芯片标注为：

红色部分是来自海力士的LPDDR3-1600MHz内存芯片，容量2GB，编号为H9CKNNNBPTMRLR-NTM；它和高通骁龙800处理器封装在了一起，所以我们看不到骁龙800。

橙色部分是高通的WCD9320音频解码器；

黄色部分是来自Analogix的ANX7808；

绿色部分是高通的PM8941电源管理芯片；

蓝色部分是来自德州仪器的BQ24192，负责充电和USB数据传输功能；

粉色部分是安华高的ACPM-7600；

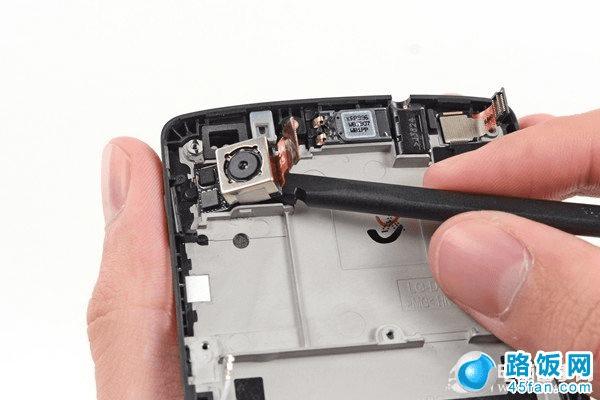

Nexus 5主板拆解与重要芯片标注解释就为大家介绍到这里，下面我们再来看看Nexus 5的其他小的方面，首先我们再来拆解Nexus 5后置摄像头，如下图所示：

Nexus 5后置摄像头拆解
