5、十五针双排
这种接口不多见，见于佰钰P4X266(PR22－S)，硕泰克SL－65KV2主板上面，虽然插针多，但USB接口也只是两个，多余的上面一排都是地线，是为了减少USB线间的干扰，提高工作性能设计的。
■GND
NULL
■GND
■GND
■GND
■GND
■GND
■GND
■VCC
■DATA－
■DATA＋
■GND
■VCC
■DATA－
■DATA＋
■GND

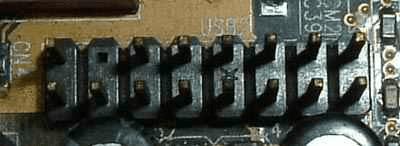

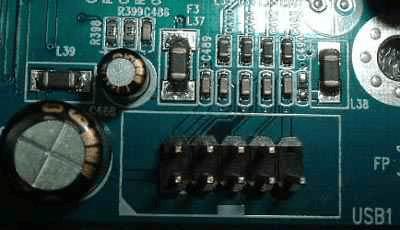

实物：


以下这种接口不多见，多见于一些OEM主板上面。
■GND
■GND
■DATA+
■DATA-
■VCC
□NUL
■DATA+
■GND
■VCC
■DATA－
■DATA＋
■GND
■GND
□NUL
■VCC
■DATA-

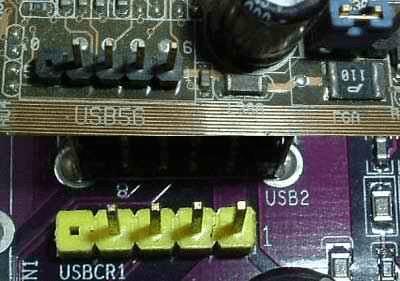

6、四针单排
见于华硕CUSL2-C(REV：1.02)，三帝P651ML，精英L4VXA2等主板。
■VCC
■DATA+
■DATA-
■GND
□NUL

四、机箱端的接法
目前市场上销售的DIY机箱的USB接头也有两种，一种是散的，一种是组合的，分别对应使用于非标USB接口和标准USB接口。

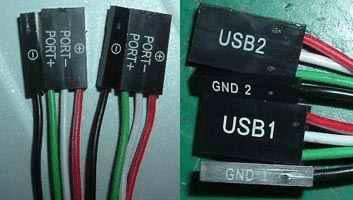

1、散线接头

2、标准组合接头


一般情况下，机箱使用的USB接头都使用4种不同颜色的线来使用之区别，其中黑色线为地线(GND)，红色线为电源正级(VCC或＋5Volt)，白色线为数据负线(USBPort-或Data-)，绿色线为数据正线(USB Port+或Data+)。
无论是散头接法还是组合接法，我们一定确定我们的安装正确无误后(特别是电源正负的接法)，才能加电试机，否则就必须使用万用表来帮助我们判断板载USB插针的正确接法。
五、USB接口的基本判断方法
USB线的插头方法最多，有六针的，也有八针，九针，十针的，但是因为USB线使用+5V电源和地线，这就为我们判别其正确定义提供了帮助。因为计算机在使用过程中会向空气中发射频带很宽的大量的电磁波，为了防止这些电磁波对其他家用电器的干扰，都使用了全钢机箱，并且箱体安全接地。
还有一点需要大家明白，不但机箱接地，同时机箱也是开关电源次级的电源地，即我们通常所说的“电源负极”。所以在我们判别USB接口的地时，只要把万用表置于*1档或导通档，测试USB接口中那根针与机箱是导通的，这样就可以马上判断出地线。只要知道地线了，与其隔两根针的就是“电源正”，即VCC端。其余就可以按位置排列了。
基本方法：

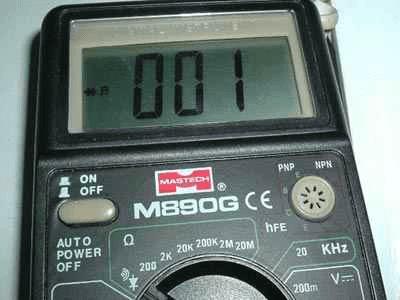

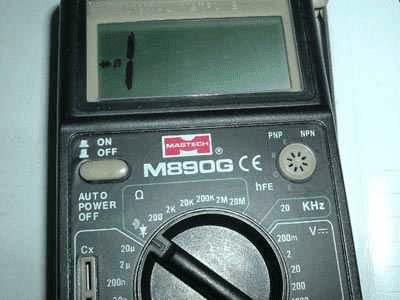

将万用表置于通断档或电阻档的*1档。

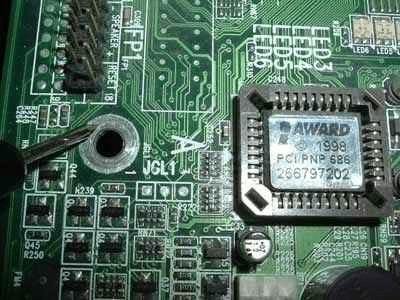

用黑表笔接触主板的地线，如USB接口或键盘接口，固定螺丝位置的边缘，这些位置都是地线。

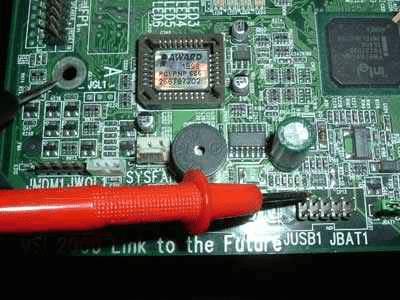

黑表笔不动，用红表笔记逐个接触前置USB接口的插针。

当接到某一插针时，万用表发出鸣叫或电阻档指示为0或较小数值时，就表示此时红表笔接触的前置USB插针是地线(GND)。接下来再根据USB连线的基本布局就可以判断电源正(VCC)和其他两根数据线了。



如果还不放心，我们还可以继续判断电源正。因为USB使用的+5V电源，是由ATX20针电源插头的+5V(红色)或者是+5VSB(紫色)供应的，只要测量有哪根针与ATX电源的红或紫导通就可以了。
一些高档主板的USB供电不是直接由电源提供的，而是通过功率电源管按制USB供电当故障发生时切断对外设供电，或者使用限流IC把USB接口的输出电流限定为500MA。我们可以通过观察PCB板上线路连接来判断电源正的接法；也可以通过使用万用表的电阻档测量，与USB接口相连的保险电阻或控制电源管导通的插针，就是USB接口的正极。
六、USB接口的供电方法
1、采用＋5VSB或＋5V供电
一些低端主板生产厂家出于生产成本的考虑，有的是直接使用开关电源送出的＋5VSB或＋5V供电，其间有一个或根本没有保险电源或限流电阻。这样做的话会导致如是USB接口或USB外设出现故障时会造成主机不能加电或无法启动。如果是主机正在工作时插入了问题USB外设就会导致主板立即重启。

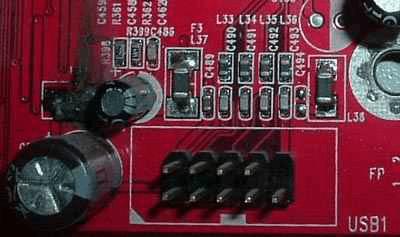

中档主板的生产厂家多数都在USB供电回路中设计了电源滤波和可恢复保险电阻以保护主板稳定工作，避免受到热插拔USB外设时出现死机或重启现象。如下图因为生产厂家采用简单供电，导致供电回路中的滤波电感比较严重的烧毁。

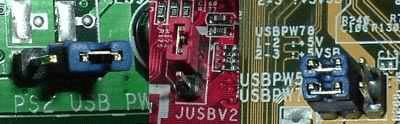

因为后置USB接口与键盘接口相近，所以大部分主板在设计时都采用了后置USB接口和键鼠一起供电的做法，在键盘接口附近一般会有一个JB1跳线，用户可以选择是使用＋5VSB(可以提供键鼠开机功能，网络唤醒功能，但电流较小，无法满足移动硬盘供电)供电；或者是使用＋5V电源供电(提供电流较大，但无法键鼠开机)。不过一些主板在设计时就取消了跳线，所以当电脑关机时键鼠灯常亮，这种情况只能在电脑关机后拔下主机的电源插头才能彻底断电。

像映泰KBNHAG主板为了使用主板后置USB接口的供电更稳定，把键鼠和USB供电进行了分离。
