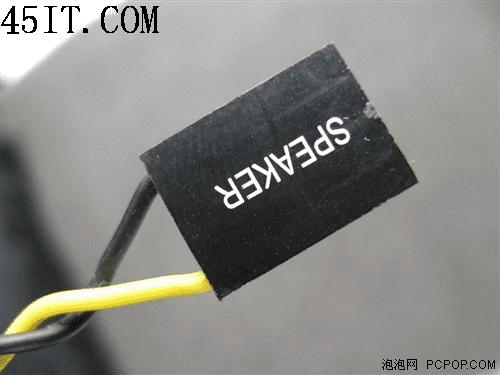

报警器：SPEAKER
可能用名：SPK
功能定义：主板工作异常报警器

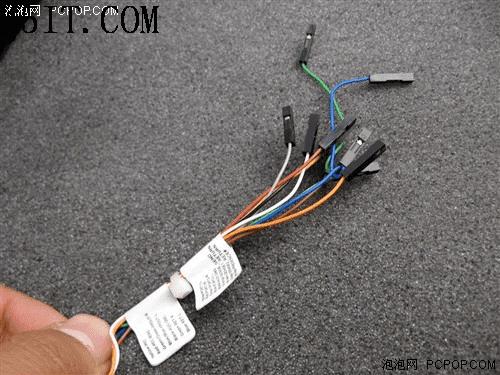

这个不用说，连接前置USB接口的，一般都是一个整体
音频连接线：AUDIO
可能用名：FP AUDIO
功能定义：机箱前置音频
看完以上简单的图文介绍以后，大家一定已经认识机箱上的这些连线的定义了，其实真的很简单，就是几个非常非常简单英文的缩写。下一页我们在来认识主板上的“跳线”。
实际上，机箱上的线并不可怕，80%以上的初学者感觉最头疼的是主板上跳线的定义，但实际上真的那么可怕吗？答案是否定的！并且这其中还有很多的规律，就是因为这些规律，我们才能做到举一反三，无论什么品牌的主板都不用看说明书插好复杂的跳线。

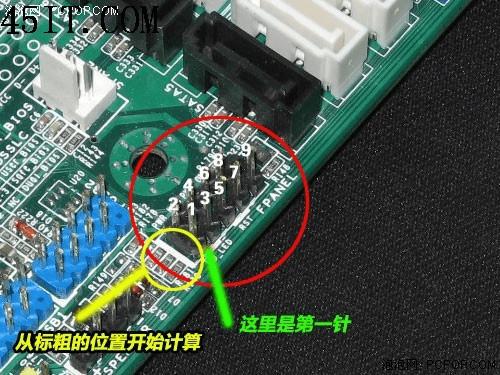

● 哪儿是跳线的第一Pin？//本文转自www.45it.com电脑软硬件应用网
要学会如何跳线，我们必须先了解跳线到底从哪儿开始数，这个其实很简单。在主板（任何板卡设备都一样）上，跳线的两端总是有一端会有较粗的印刷框，而跳线就应该从这里数。找到这个较粗的印刷框之后，就本着从左到右，从上至下的原则数就是了。如上图。
● 9Pin开关/复位/电源灯/硬盘灯定义

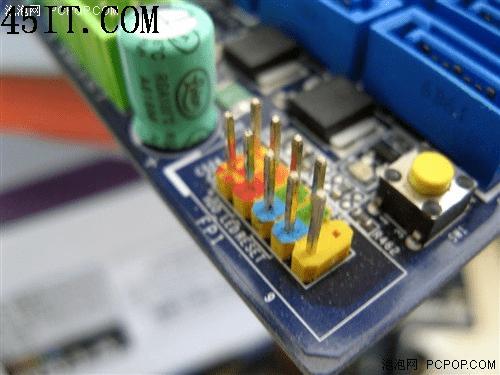

这款主板和上一张图的主板一样，都采用9Pin定义开关/复位/电源灯/硬盘灯
9Pin的开关/复位/电源灯/硬盘灯跳线是目前最流行的一种方式，市场上70%以上的品牌都采用的是这种方式，慢慢的也就成了一种标准，特别是几大代工厂为通路厂商推出的主板，采用这种方式的更是高达90%以上。

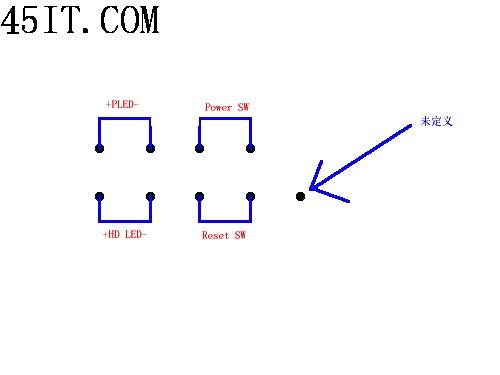

9针面板连接跳线示意图
上图是9Pin定义开关/复位/电源灯/硬盘灯的示意图，在这里需要注意的是其中的第9Pin并没有定义，所以插跳线的时候也不需要插这一根。连接的时候只需要按照上面的示意图连接就可以，很简单。其中，电源开关（Power SW）和复位开关（都是不分正负极的），而两个指示灯需要区分正负极，正极连在靠近第一针的方向（也就是有印刷粗线的方向）。
你能区分这根线的正负极了吗？
