第七步

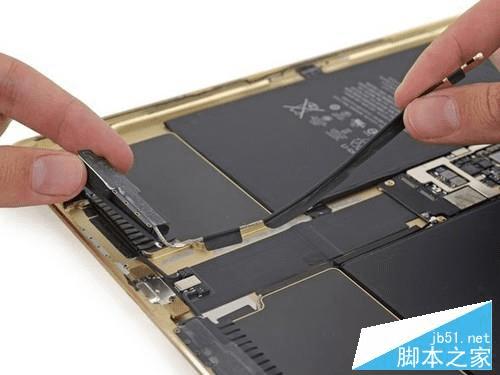

-接下来就是耳机插孔部件
-就像iPadAir2身上的3.5mm插孔一样,我们这一次所看到的耳机插孔排线也是和iPadPro的前置环境光传感器(之一)连在一起的
▼点击下页精彩继续▼
[Page:]第八步

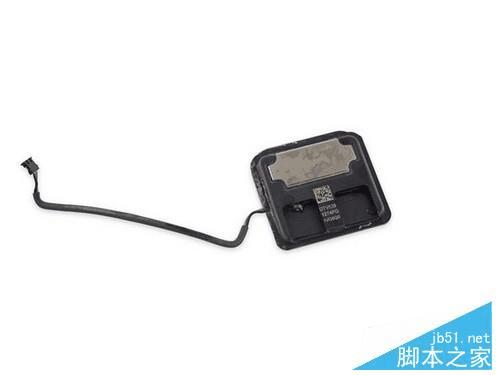

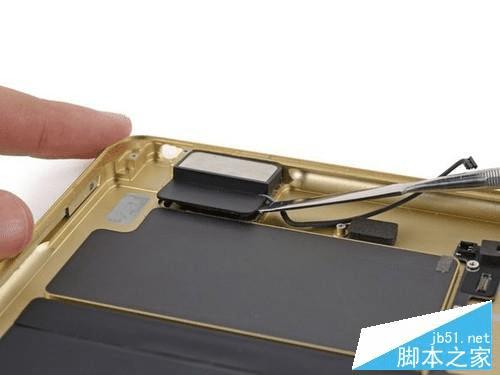

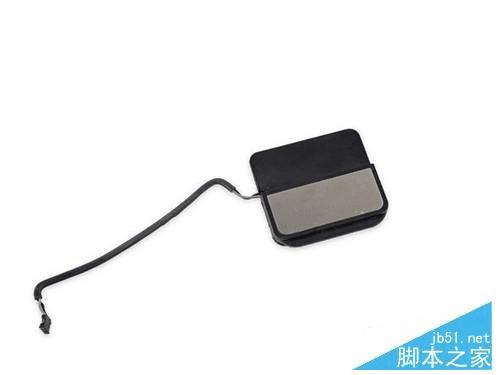

-我们现在终于可以把iPadPro的自我平衡扬声器驱动器(之一)取下来了。你没有看错,就是驱动器
-虽然这四个扬声器的外形看起来都一样,但是其内部功能会随着iPadPro的摆放发生变化。无论是垂直还是水平摆放,iPadPro都会把更高的频率发送到顶部的扬声器来产生更平衡的音质
第九步
-扬声器看起来非常的nice,但真正能够让他们发声的是直接附着在机身侧边的音量键。苹果表示,iPadPro的音频输出是旧款iPad的四倍

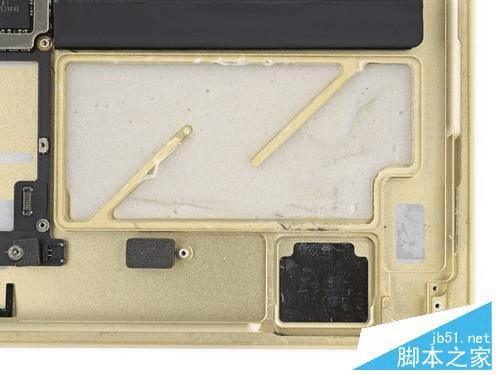

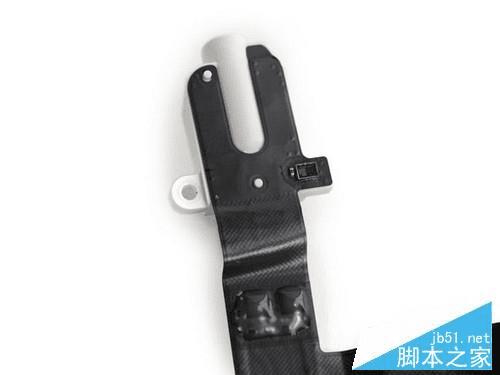

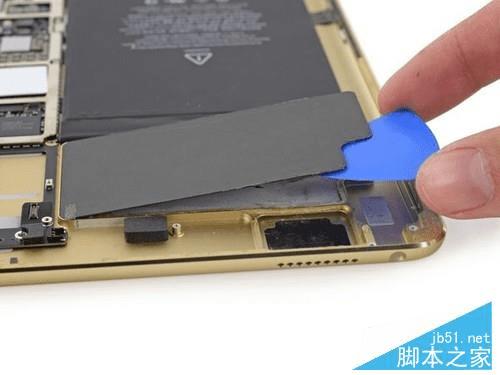

-拆下扬声器旁边的碳纤维挡板之后,我们发现里面有泡沫,其作用可能是放大扬声器音量
第十步

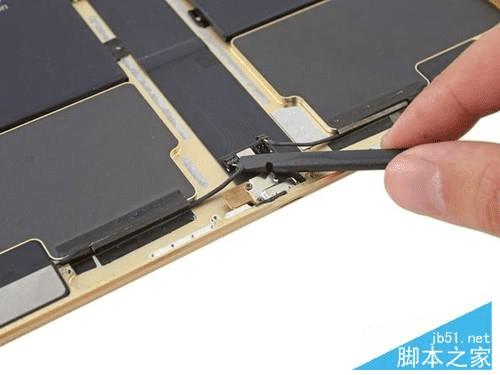

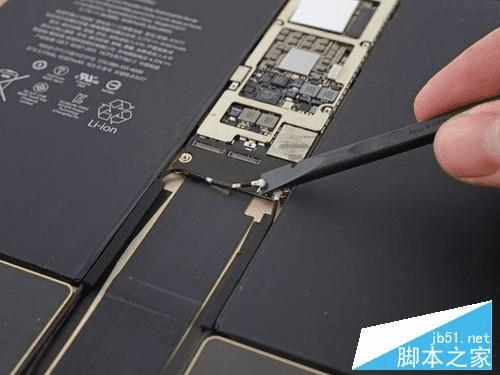

-在拆下主板之前,我们首先需要处理两根天线
-就像iPadAir2一样,这里iPadPro的两根天线也是采用MIMO技术将802.11acWi-Fi速度最高提升至866Mbps,LTE速度最高提升至150Mbps
第十一步

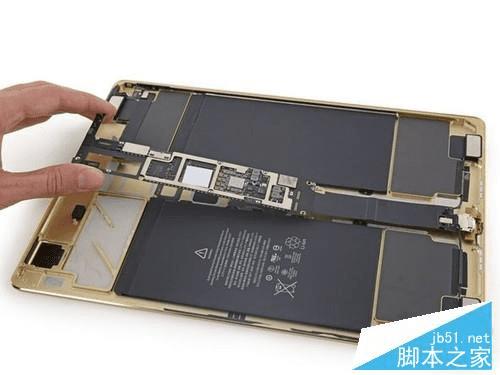

-处理完天线之后,距离拆下主板的步骤也不远了

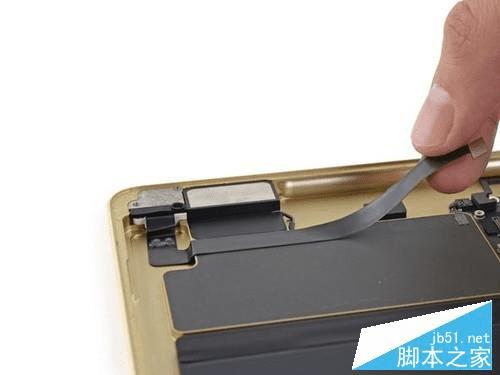

-把剩下的扬声器控制器解开,并且拆下位于左侧电池之下的排线
-最后我们悲痛地发现,主板是和Lightning接口焊接在一起的
第十二步

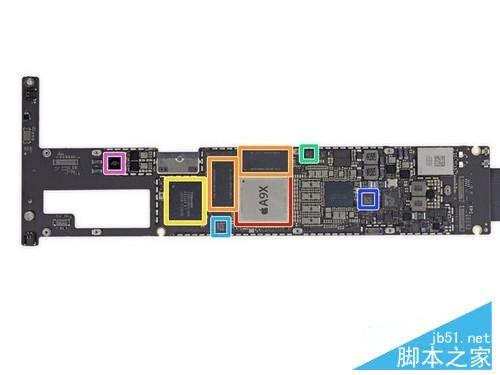

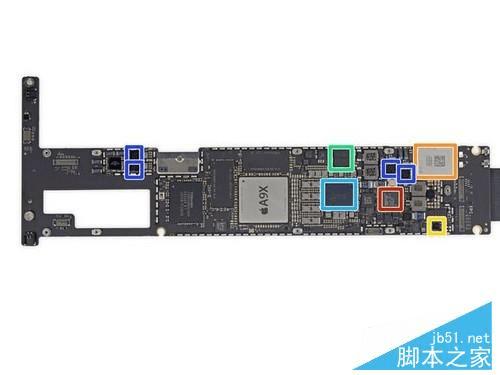

主板上的元件(一)
红色:苹果APL1021A9X64位处理器
橙色:海力士H9HCNNNBTUMLNR-NLH16Gb(2GB)LPDDR4内存(一共两个)
黄色:东芝THGBX5G8D4KLDXG32GB闪存
绿色:应美盛MP67B6轴陀螺仪和加速计组合
浅蓝:NXP65V10NFC控制器(和iPhone6/6Plus、Nexus5X的一样)
深蓝:NXPSemiconductorsLPC11U37ARMCortex-M0微控制器
-粉色:苹果338S1213音频编解码器
第十三步
主板上的元件(二)
红色:FrescoLogicFL1104-接口USB3.0主机控制器
橙色:UniversalScientificIndustrial339S00045Wi-Fi模块
黄色:NXP1610A3
绿色:343S00025-A1
浅蓝:343S00052-A1
第十四步

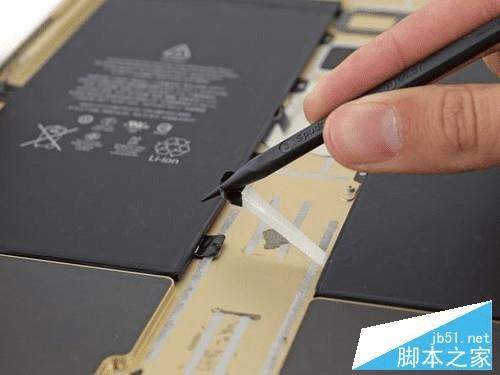

-到了这一步,我们感觉遇到了苹果施展的障眼法

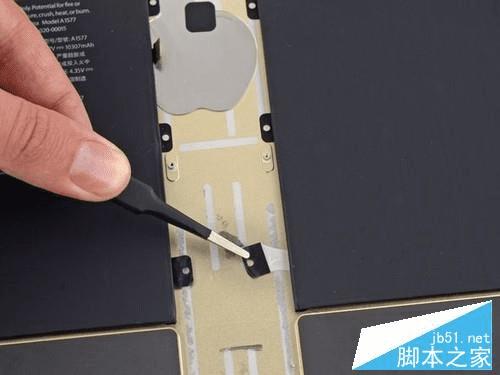

-因为iPadPro的电池拉带实在是太酷了,比之前任何一款iOS产品的电池拉带都要酷,对于想要拆下电池的人来说非常方便
第十五步

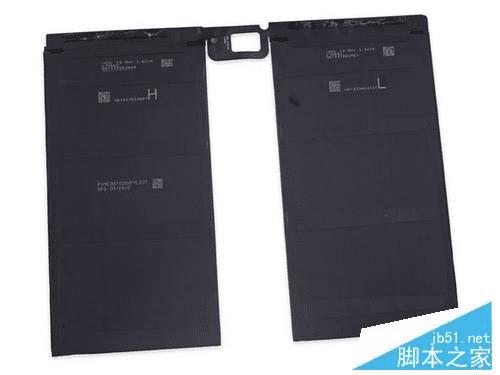

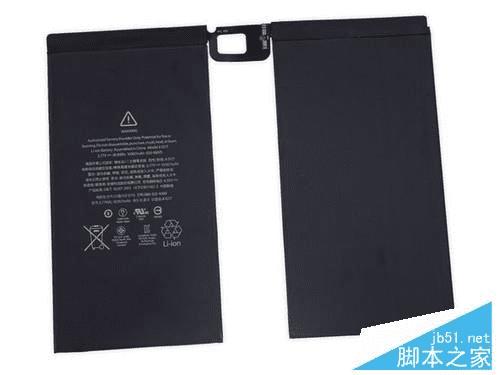

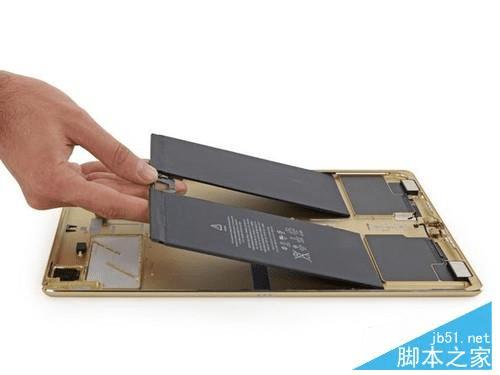

-我们现在可以把iPadPro的电池拿出来了
-iPadPro的电池规格为3.77伏,10307毫安时
-按电池Wh(比能量)来计算,iPadPro的数据为38.8Wh,与27.62Wh的iPadAir2相比增加了40%,比SurfacePro4的38.3Wh稍大。
-电池模块上的标识比较模糊,而且其背部还留着锚带
第十六步

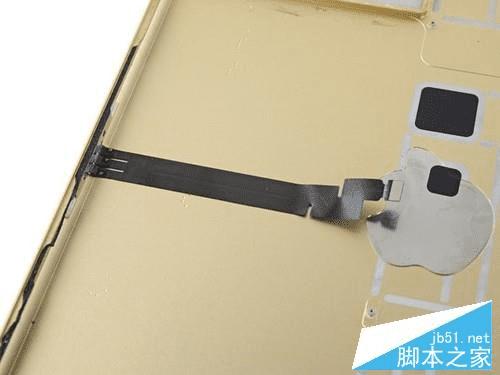

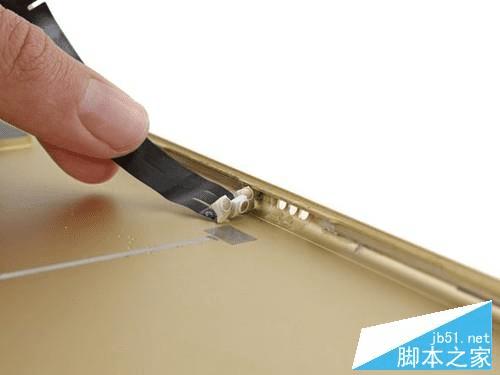

-这是iPadPro拆解过程中最后一个需要解决的零件了,它就是此前从来没有出现过的SmartConnector,用来连接SmartKeyboard的接口
-这一步显得比较粗暴,因为需要一把像叉子一样的工具撬开将SmartConnector固定在机身上的金属片,然后再把与SmartConnector相连的排线撕开

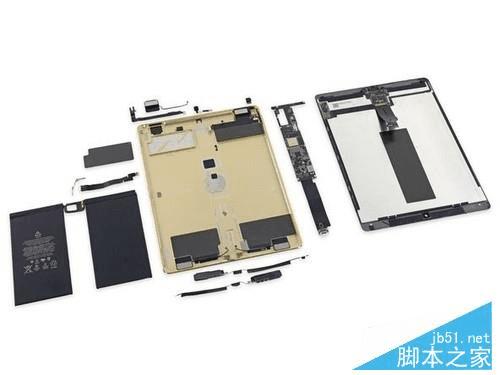

总结与注意事项
-PadPro的可维修分数为3分,总分为10分,代表最易维修
-电池并不是焊接在主板上的,所以用户可以比较轻松地取下,又或者是进行更换
-SmartConnector接口看起来是不能自行更换的,不过这个部件看上去也不会坏
-LCD和前置面板玻璃是整合在一起的,精简了拆解的步骤
-也正是因为LCD和前置面板玻璃是整合在一起的,屏幕维修费用会更高,拆解风险更大
-机身内部到处都是粘合剂,因此整体修复会有一定的难度。
