如上图,虽然跳线比较多,但跳线上与主板上一般均有字母简称标注,一一对应插入即可,另外主板说明书中还有详细的图示连接说明,不懂的朋友有必要去看看。

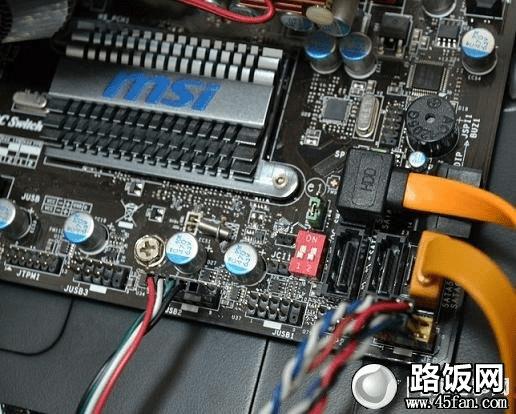

机箱前置的USB跳线
将机箱中的USB接口插入主板对应的USB插口位置即可

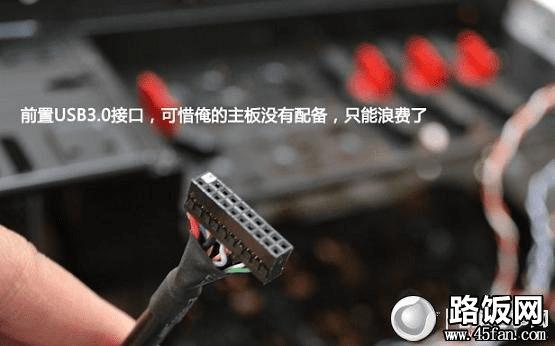

最新的机箱还有USB3.0接口,不过本套配置主板不支持USB3.0
由于USB3.0开始要普及了,所以一般新电脑机箱中也有USB3.0接口,如果主板支持USB3.0,将其插入主板对应位置即可。

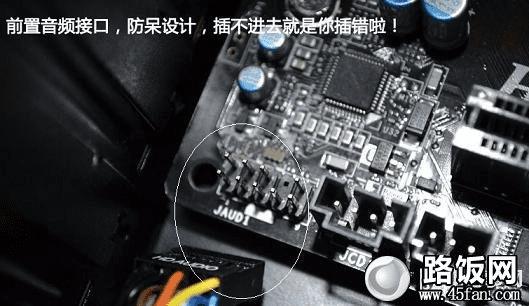

最后不要忘记了还有前置音频跳线,其采用防呆设计,中间有缺一针,接口那也是没有口的,所以不会插错,仔细观察主板中与该接口相符合的位置即可。
机箱前置音频跳线连接
如果不接以上音频跳线,会电脑主机前面音频没声音输出。
⒎)最后简单介绍下硬盘的接线:
硬盘接线其实很简单,因为硬盘只有2根线接入,一根是从电源过去的供电线路,另外一条是由主办连接到硬盘的数据线,如下图:
硬盘数据线采用防呆设计
硬盘STAT电源线一般很容易识别
电源上的硬盘供电接口
硬盘数据线两头分别连接到硬盘与主板上即可
以上全部结束后,整机安装基本完成
DIY装机完成后简单理线,最终机箱内部结果
到这里DIY电脑组装就全部结束了,之后我们主需要将显示器,鼠标电源外设等连接好即可,整机组装就这样完美结束了,其实步骤并不多,可能您看到以上步骤不少,但实际如果您熟练装机步骤,整机安装绝对可以在15分钟以内完成。
