主板其他内部接口介绍：

4PIN CPU供电接口

8PIN CPU供电接口

随着CPU的功耗的升高，单靠CPU接口的供电方式已经不能满足需求，因此早在Pentium 4时代就引入了一个4PIN的12V接口，给CPU提供辅助供电。在服务器平台，由于对供电要求更高，所以很早就引入更强的8PIN 12V接口，而现在一些主流的主板也使用了8PIN CPU供电接口，提供更大的电流，更好保证CPU的稳定性。

这就产生疑问了，一些电源只提供4PIN接口，没提供8PIN，两者能兼容吗？答案是可以的，如果电源上只有4PIN 12V接口，接在8PIN的主板上是完全没问题的，该接口使用放呆设计，只有一边可以接入。另外虽然有4PIN转8PIN的转接线，但由于是同一条线路输出，转接与否效果是完全一样的。

CPU风扇接口

Intel从915主板芯片就开始引入了4PIN风扇接口，比起传统的3PIN，该接口最大的改进是支持PWM温度控制，可根据CPU的温度对风扇进行调速，用户可以在BIOS设置这个温度的范围，使散热效能和风扇噪音处于一个平衡点。

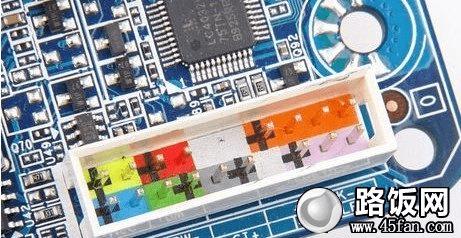

机箱接线位

机箱接线位

上图彩色的针脚位是机箱接线部分。接线时注意正负位，一般黑色/白色为负，其他颜色为正。其中PW表示电源开关，RES表示重启键，HD表示硬盘指示灯、PWR_LED表示电源灯，speak表示PC喇叭。MSG表示信息指示灯，与机箱的HD_LED相连来表现IDE，或SATA总线是否有数据通过。

24pin主板供电接口及其他

目前ATX主板的最新规范是ATX 12V 2.31，从ATX 12V 2.0开始，采用了双12V供电设计，主板的电源接口就从传统的20PIN升级为24PIN，兼容传统的20PIN电源。因为显卡的功耗越来越大，需要外接12V电源供电，为避免大功耗显卡和CPU抢电压而设计12V供电方案，多出的4PIN主要是为PCI-E显卡供电的。如果不是用大功耗显卡，只接20PIN也是没问题的。另外LPT与FDD接口基本已经淘汰，普通用户不需要用到。

前/后置接口接线处

图中的黄色接口是前/后置USB接口的接线处，在高端的主板上还提供了人性化的设计，能避免接错线而烧毁主板，一般用户在接该线时，可以参考主板说明书。两端白色的是COM口和IEEE 1394接口。

主板外部接口介绍：

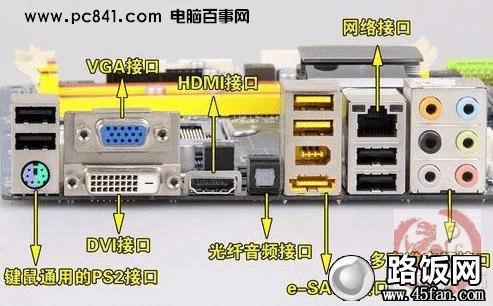

主板的外部接口大全

整合主板的外部接口

VGA、DVI和HDMI都是视频接口，用于连接显示器。VGA是传输模拟信号，DVI和HDMI能传输数字信号，支持1080P全高清视频。与DVI相比，HDMI主要优势是能够同时传输音频数据，在视频数据的传输上没有差别。另外，还有一种新兴的视频接口叫“DisplayPort”接口，简称DP接口，同样能够传输音频。

上图中还有一个光纤音频接口，很多朋友仅知道是光纤接口，但不知做什么用的，是否能插光纤网线？答案是否定的。该接口仅为高端音频设备传输音频信号。

e-SATA并不是一种独立的外部接口技术标准，简单来说e-SATA就是SATA的外接式界面，拥有e-SATA接口的电脑，可以把SATA设备直接从外部连接到系统当中，而不用打开机箱，但由于e-SATA本身并不带供电，因此也需要SATA设备也需要外接电源，这样的话还是要打开机箱，因此对普通用户也没多大用处。
e-SATA上面是IEEE 1394接口，IEEE 1394接口最大的优势是接口带宽比较高，其在生活中应用最多是高端摄影器材，这部分应用人群本来就少；加上更多用户采用USB接口来传输储存卡上的数据。因此，对于绝大部用户来说，IEEE 1394接口也很少用上。

USB 2.0与e-SATA结合的USB PLUS接口

请注意，上图的下端两个接口并不是e-SATA，而是USB 2.0与e-SATA结合的USB PLUS接口，外观上比e-SATA更厚点。USB PLUS接口是爱国者2009年发布的，目的是解决e-SATA没有提供供电的缺陷。

USB PLUS原理图

通过与USB接口结合，获得5V供电和3.0GB/s的传输速度。同时，它也可以单独接USB接口或e-SATA接口，十分灵活，因此如今也很受欢迎。

非整合主板的外部接口

众所周知，USB 2.0的理论速度是480Mbps，而SATA2接口也已经是3Gbps，USB 2.0早已成技术瓶颈。而USB 3.0的理论速度是4.8Gbps，也就是说性能提升了10倍。目前一些主板厂商已经推出了多款带USB 3.0接口的主板，价格比普通的仅贵50元左右。但由于刚起步，目前支持USB 3.0的设备还很少，现在对普通用户来说还意义不大。

基本被淘汰的打印机LPT接口和COM接口仍存在一些主板上

另外，从有些主板上我们还能看到LPT并行接口（图中很长的粉红色接口）和COM串行接口（9针绿色接口）。串行接口，简称串口，也就是COM接口，是采用串行通信协议的扩展接口。并行接口，简称并口，也就是LPT接口，是采用并行通信协议的扩展接口。这两个接口的功能基本上已经被USB所取代，普通用户没必要用到。

音频接口：

最后我们来看下音频接口部分，它的定义如下表所示：

接口 2声道 4声道 6声道 8声道

蓝色 声道输入 声道输入 声道输入 声道输入

绿色 声道输出 前置扬声器输出 前置扬声器输出 前置扬声器输出

粉红色 麦克风输入 麦克风输入 麦克风输入 麦克风输入

橙色   中置和重低音 中置和重低音

黑色   后置扬声器输出 后置扬声器输出 后置扬声器输出

灰色   侧置扬声器输出

需要注意的一点是，目前主流主板集成的多声道声卡，想要打开多声道模式输出功能，必需先要正确安装音频驱动后，再加以正确设置，才能获得多声道模式输出。
