给机械键盘加灯的办法(3)

2016-06-06 14:18:39 来源:www.45fan.com 【

开始焊接

电烙铁的温度是根据焊锡熔点和LED厂商给出的焊接温度设置的,一般都是200°~300°左右,焊接时间5S之内。先用右手将烙铁抵在引脚上,左手持焊锡丝抵在烙铁头与引脚之间,高温使焊锡丝熔化并覆盖到引脚和导线之上,略停留1秒,使焊锡与引脚和导线的连接更加紧密,以防止虚焊,造成返工。

给机械键盘加灯的办法

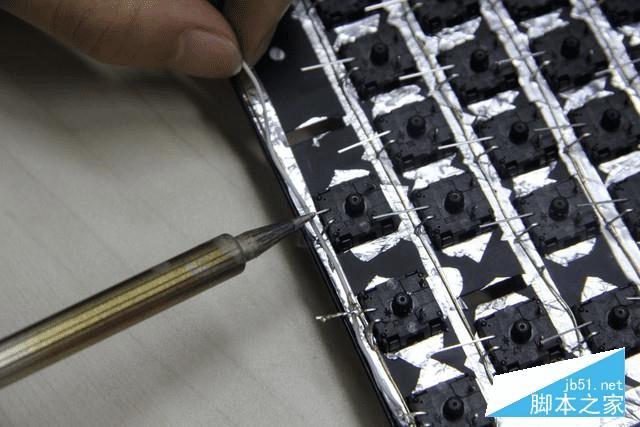

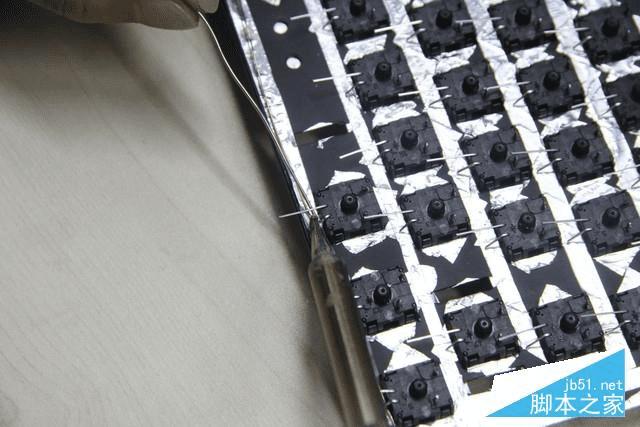

第一根导线焊接

焊接第二根导线时笔者为了省力没有剥导线绝缘层,直接用高温烫破绝缘层露出铜丝再进行焊接。然而失算的总是笔者,导线绝缘层被融化后会有残留物在铜丝之上,导致很严重的虚焊,笔者不得不把另一个跟导线的绝缘层也退掉再进行焊接,两导线之间用透明胶带裁成条状并粘贴进行绝缘处理。

给机械键盘加灯的办法

第二根导线焊接

给机械键盘加灯的办法

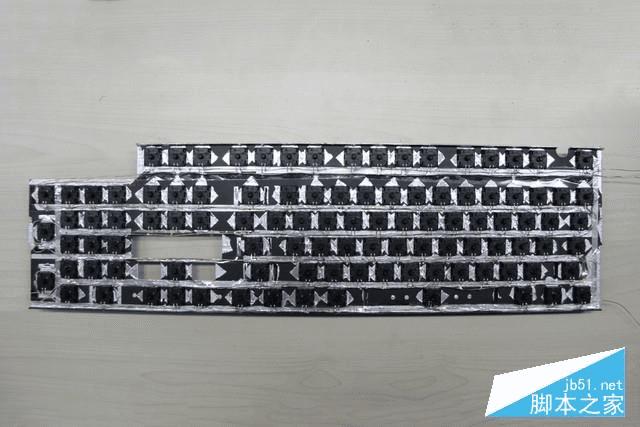

整体焊接完成后

由于焊接LED部分多达200余焊点,纰漏总有可能会出现,仔细的笔者又将所有焊点重新检查了一遍。果不其然发现了其中一个焊点虚焊了,果断补焊。如果PCB整体焊接后才发现,就为时已晚了。

给机械键盘加灯的办法

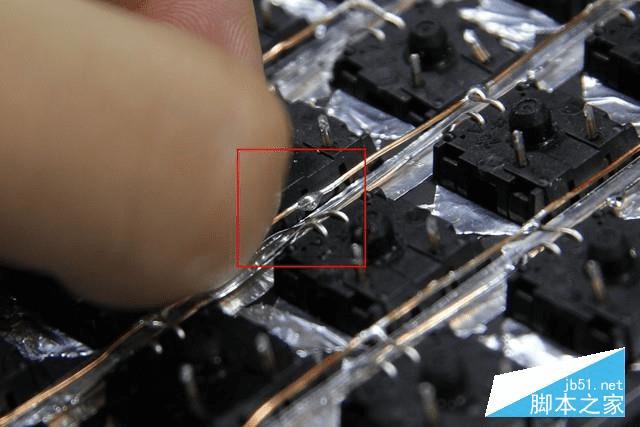

再细心也不免出现纰漏

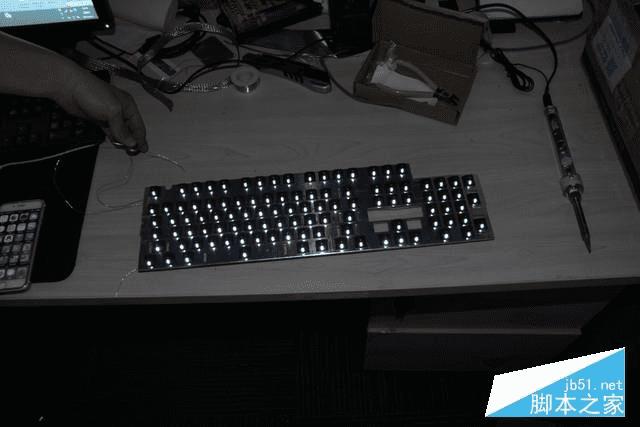

焊接后LED测试

焊接过程中避免不了对焊接时间掌控的不准确,对LED产生可能的损坏。电路采用的是并联方式,所以之前的那个纽扣电池即可对其进行供电测试。逐个查看LED是否被点亮,并用手稍大力戳灯珠,再次检验虚焊,很庆幸,笔者的细心感动了

键盘

一次点亮全部通过。

给机械键盘加灯的办法

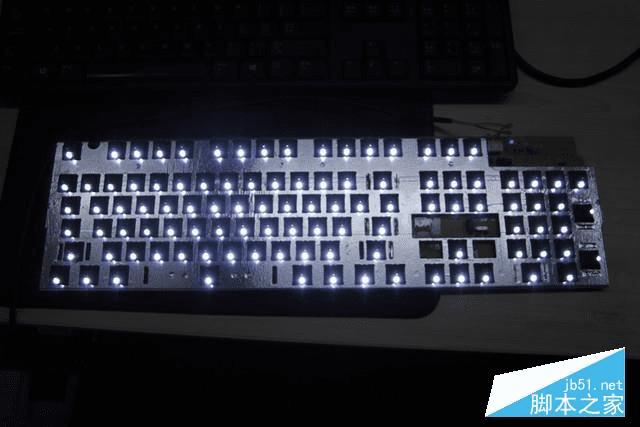

全部LED一次性点亮

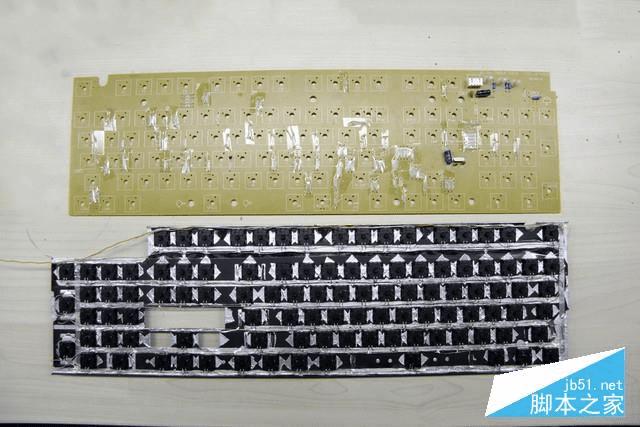

导线的绝缘处理

由于键盘PCB有飞线连接,所以不得不对其进行绝缘处理,方法也很简单:用透明胶带覆盖所有裸露飞线的地方,并用壁纸刀将多余覆盖到轴体引脚焊盘部分裁掉。幸亏PCB原本的飞线在没有刻蚀电路的一面,不然用壁纸刀划下去不知又造成多少悲剧。

给机械键盘加灯的办法

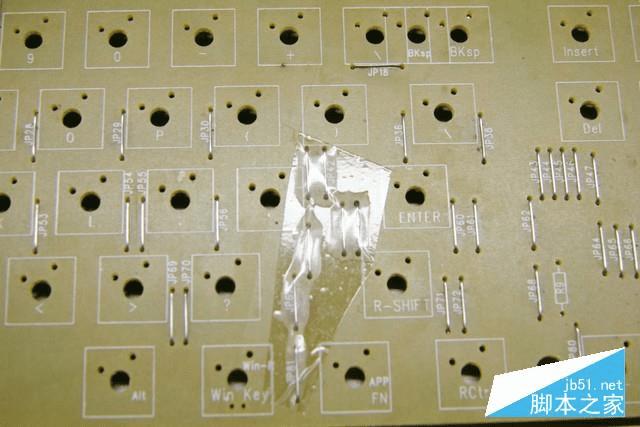

用透明胶带盖过要做处理的部分

给机械键盘加灯的办法

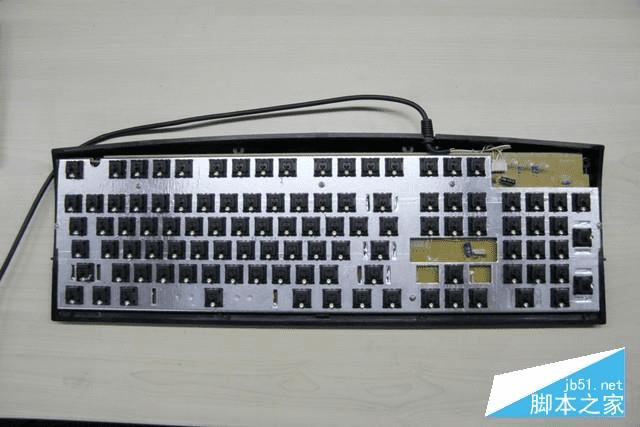

将PCB上所有裸露的部分全部盖住

5是时候合体了

轴体开关与PCB的结合

检查轴体引脚方向是否垂直,将不垂直的引脚用工具(尖嘴钳子最好用)将引脚调教至正确姿势,而后将PCB方向摆正并覆盖到嵌有轴体的钢板上,引脚对准焊盘,从一侧轻轻按下即可。当笔者覆盖至小

键盘

的回车和+号时候,被眼前的一幕惊呆了,这两个货跟其他小伙伴调转了90°,也怪笔者不够细致到位,返工!

给机械键盘加灯的办法

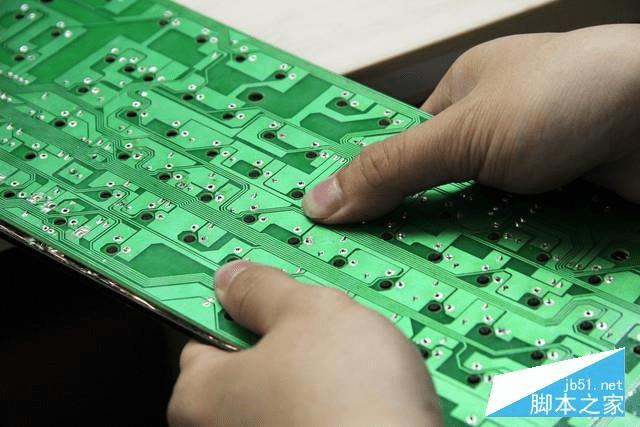

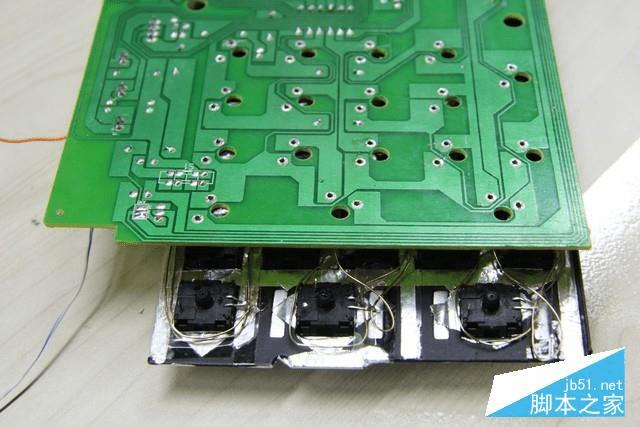

注意焊盘和引脚要对准

给机械键盘加灯的办法

注意PCB,这两个轴体的方向真是奇怪的设定

轴体与PCB的焊接

焊盘一掉,哭声一片。焊接轴体是一个很简单但是很关键的一部分,经常进行电路焊接的小伙伴都知道,电烙铁温度过高会使焊盘从PCB上脱离,导致无法挽回的损失。据传说有大神能够飞线补救,不过笔者我暂时没GET这项技能,所以焊接过程将温度调至不足400°,可能有经验的小伙伴说400°温度也不低啊,笔者不是在误人子弟吗?

给机械键盘加灯的办法

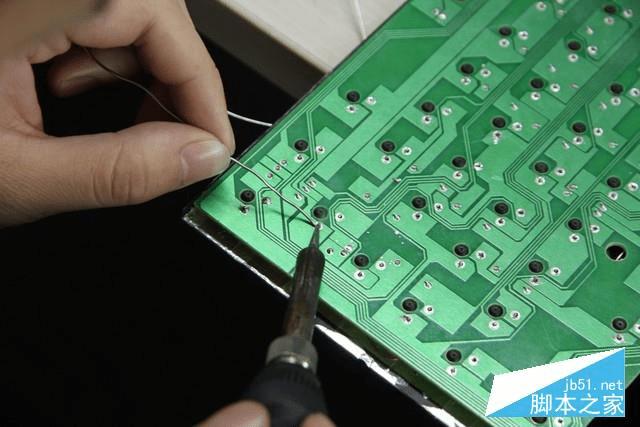

焊接轴体

笔者使用400°的理由如下:过低的温度会导致焊锡丝融化吃力,导致焊接时间过长,而先将焊锡融至烙铁头上的话,也会导致焊盘预热不足焊接困难造成焊接时间过久。如果使用高温,烙铁头抵在焊盘之上,焊锡丝接触到烙铁头会快速融化并覆盖到焊盘之上,整个过程笔者亲测3秒不到,并且在后来的测试中证明没有虚焊假焊等现象发生。

给机械键盘加灯的办法

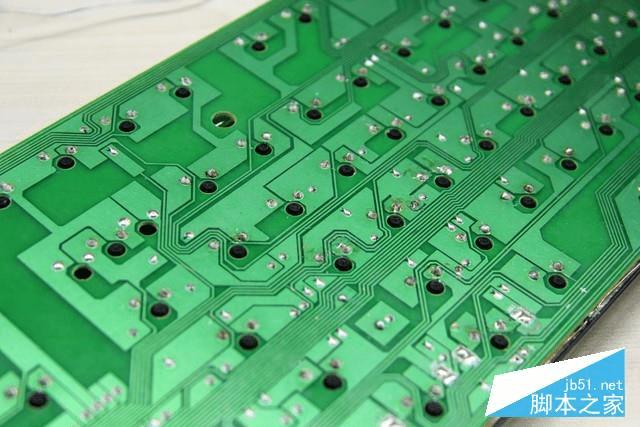

焊接后的PCB

LED光源供电选择

笔者的供电方案直接就是从键盘本身的USB接口上取电,焊接前找好极性,并将电源线切至合适长度,分别焊接到USB供电线路上即可。这种低功率的LED装在上面,大家不用担心USB供电不足的情况。

给机械键盘加灯的办法

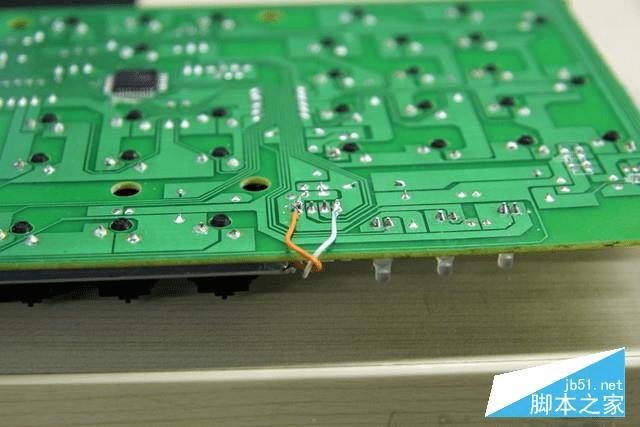

注意极性的区分

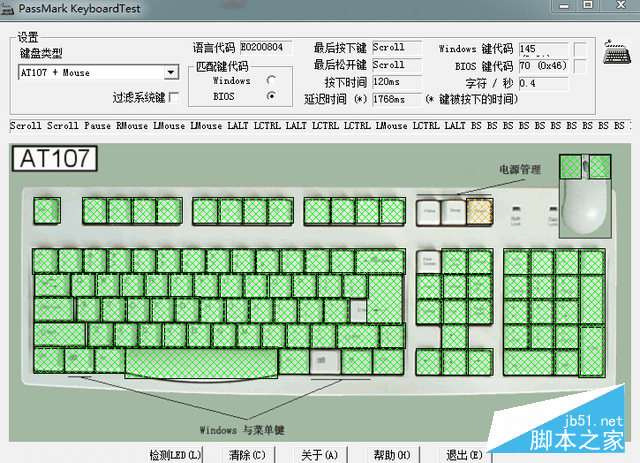

到了这一步,笔者已经按耐不住内心的小激动了,核心工作全部结束,终于可以进行轴体开关通断测试啦!笔者使用的是一个名为“KeyboardTest”的键盘开关测试小软件,经测试后选择通过(由于软件的键盘布局方案与笔者的这个不一致,所以有些按键没有)。

给机械键盘加灯的办法

接入电脑USB后的效果

给机械键盘加灯的办法

右侧WIN键位置在笔者键盘上为WIN键锁定功能

光着身子好几天,该穿上衣服啦!拿过晾在一旁好几天的外壳,进行最后的总装。当键盘内部发生质的变化,它陈旧的外壳被擦干净后也是显得熠熠生辉,不知道是笔者的错觉还是它真的干净了很多(之前这把键盘的使用环境比较恶劣)。

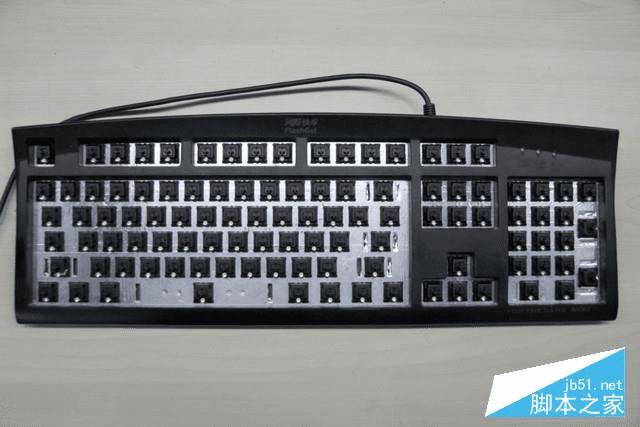

给机械键盘加灯的办法

将键盘主体与底座对应螺丝孔安装

给机械键盘加灯的办法

将面板安装好

给机械键盘加灯的办法

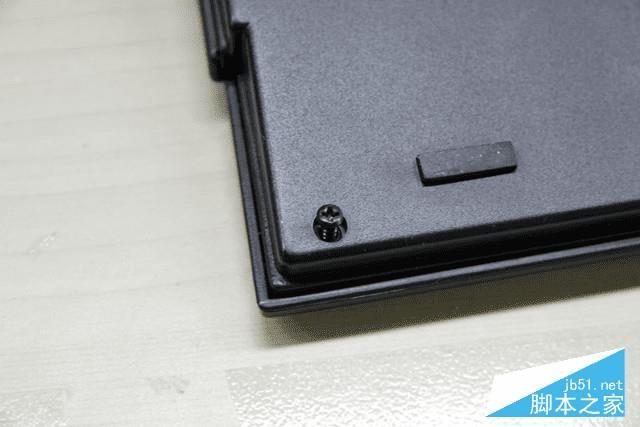

按照本文开头拆解的注意事项进行螺丝装配

给机械键盘加灯的办法

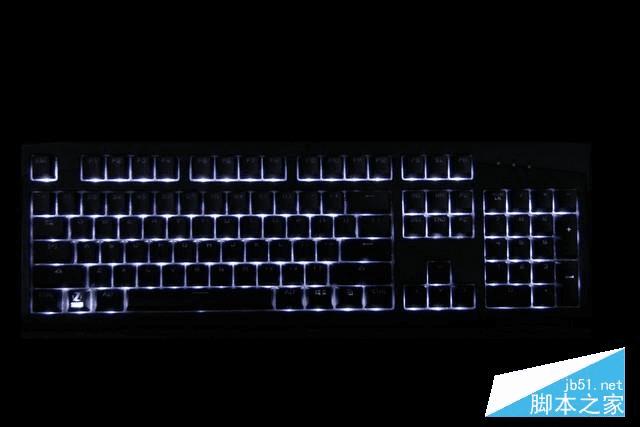

上机点亮!

哎哎哎!说好的侧刻呢?说好的背光呢?怎么现在画风不对啊?明明第一张大图上的背光很炫酷啊,怎么到最后变成了这个模样?小编是骗子!?这明明不是背光灯,是氛围灯好不好!小编还我真相,还我流量!各位别急,至于缘何最后的结果与文章开头画风严重不符,且慢慢向下看!

键盘

主体的时候我们能看到,这把键盘的PCB上并无LED的预留孔,且轴体是正装的,LED灯位方向朝下!也就是说为什么笔者选择侧刻字透键帽而非正刻字透键帽,上文的图片已经告诉大家了,正刻字透键帽在这把键盘上完全吃不开。如果最终的结果是这样,那笔者不仅对不起耐心看到最后的小伙伴,也对不起这么多天的折腾,所以笔者忍着伤心,再次购入侧刻字透键帽一套,让最后的结果皆大欢喜。

给机械键盘加灯的办法

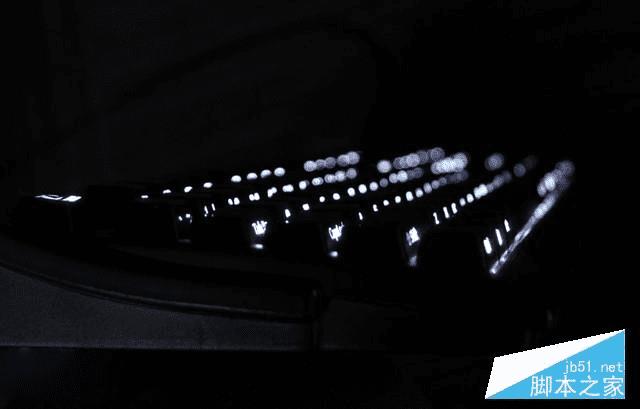

黑暗环境效果

给机械键盘加灯的办法

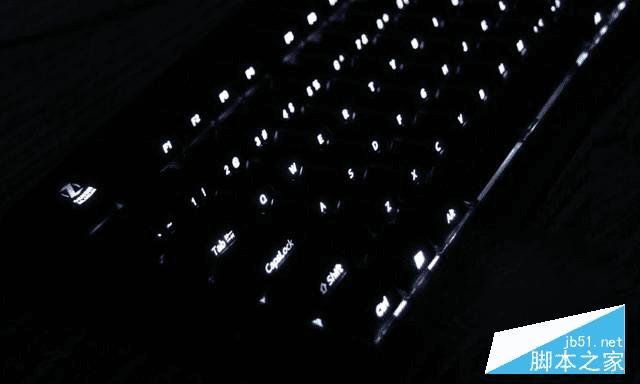

黑暗环境效果

给机械键盘加灯的办法

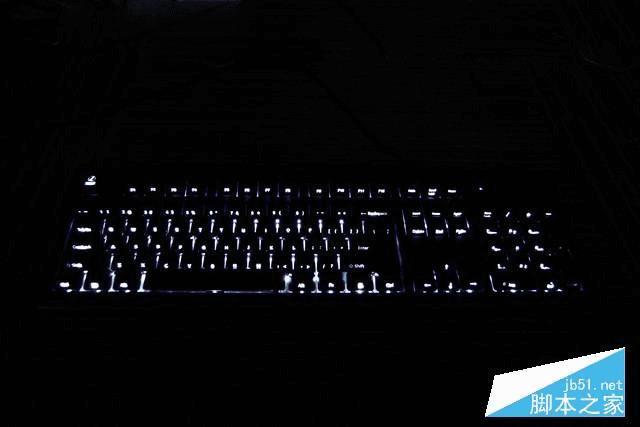

黑暗环境效果

给机械键盘加灯的办法

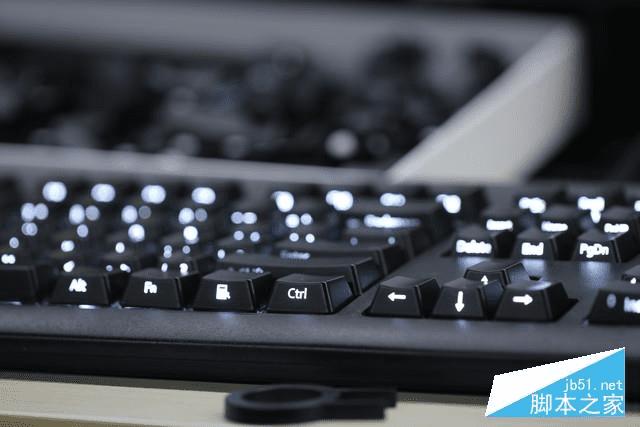

明亮环境效果

给机械键盘加灯的办法

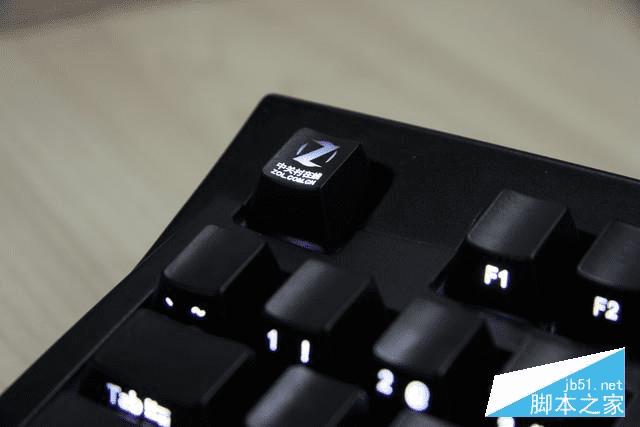

刻有“中关村在线”的字透键帽

给机械键盘加灯的办法

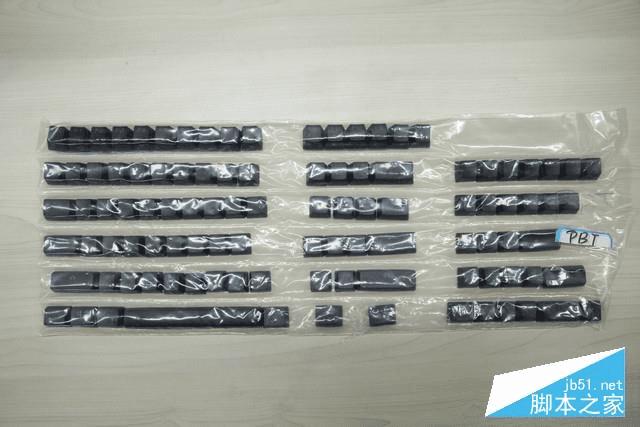

之前购入的正刻字透键帽,显然效果不是很好

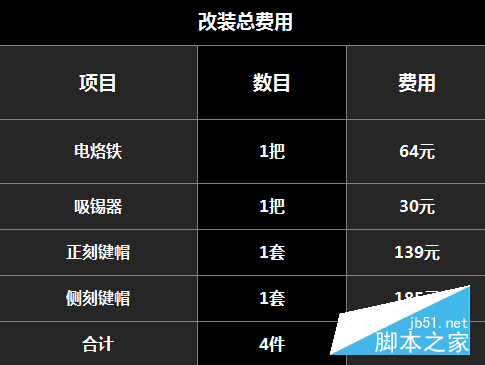

最后的花费:

给机械键盘加灯的办法

最后的统计

也许有人看到会问,最后的花费其实再买一把,甚至两把背光机械键盘也绰绰有余,那你为什么还要花这么多钱和精力去对这把并不高端的键盘进行改造呢?其实真正的DIY玩家心中都有答案,我们花这么大力气来折腾,其实并不只是为了最后看到键盘发光,而是感受亲手改造过程带来的快乐。最后看到键盘背光的亮起,不仅是对自己的一种肯定,同时也照亮了笔者未来DIY的道路。在此笔者真诚的希望各位爱好DIY的玩家能够吸取我的教训,在今后的DIY的路上少走弯路,尽可能的避免一些不必要的花费与劳动,希望能有更多的人加入DIY的队伍,发扬真正的DIY精神,学习并夯实自己的技术,愿所有DIY爱好者在其中寻找到属于自己的快乐。

以上是小编为大家整理的机械键盘怎么加灯 机械键盘改装加灯终极教程的具体内容,你的耐心观看就是对小编最大的支持。感谢大家的支持!
