如何看一个电脑主板的好坏,关于主板知识的一些深入介绍(2)

2015-01-06 17:00:55 来源:www.45fan.com 【

2.PCI-E X16带宽问题

⑴PCI-E通道数是由北桥控制的,intel的除了X58/X79这种外置北桥的,CPU集成的北桥大多都是22通道的,也就是所谓X22。

双X16交火或SLI是需要32个通道的,所以说在这种平台上是不可能靠北桥来实现双X16的。而如果想实现双X8,也不是那么容易的,它需要通道均分的芯片或跳线,而这种东西是需要增加成本的,所以说不是有两个PCI-E插槽就一定能双X8 SLI或CFX。

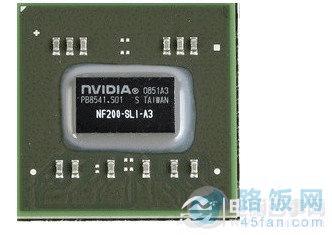

有些主板会集成nForce 200 SLI芯片,这个芯片也可以提供PCI-E通道,所以在不支持双X16的芯片组上也能实现双X16等高规格,但这类主板大多价格不菲,不如去选择X58或X79等高端芯片组了。

高端芯片
高端芯片

⑵X58的PCI-E通道数是36条,X79是40条,所以说X58和X79至少支持双X16带宽,而三X8或四X8,就要看主板的档次的,毕竟高端芯片组也有贵贱之分的。

⑶PCI-E接口并不一定是北桥控制的,现在很多主板第二或第三条PCI-E是南桥控制的,虽然标注X4带宽,实际上只能达到X1的效果,常见于intel平台。

⑷主板背面焊点只焊到PCI-E X8的话,PCI-E通道数再多也不可能实现X16的带宽。

就算焊点满了也不一定就能实现X16的带宽,毕竟PCI-E通道数有限啊。不过所有PCI-E X16插槽的焊点都焊满的话,在PCI设备空间分配时就有一定柔韧度,显卡就不是非得插在靠近CPU的那个PCI-E X16不可了。

主板X8、X16焊接点
主板X8、X16焊接点

3.现PCI-E X1的独立声卡越来越多,而主板PCI位插槽排布也考虑到这点。

独立声卡大多是单槽无风扇的,发热也不算高,所以完全可以安装到PCI 1上,不会影响到下面显卡的空间分配。而SATA或USB卡的扩展,也完全可以选择PCI-E X1的。

主板PCI-E X1接口
主板PCI-E X1接口

4.PCI插槽现在一般人能用到的情况实在是太少了,很多中高端主板都把它省掉了(例如上图),反而PCI插槽多的现在都称之为“商务主板”了。

PCI主板插槽现在主板都较少
PCI主板插槽现在主板都较少
