分享魅蓝Note拆机教程,拆机有风险需谨慎!(2)

2015-03-31 16:28:51 来源:www.45fan.com 【

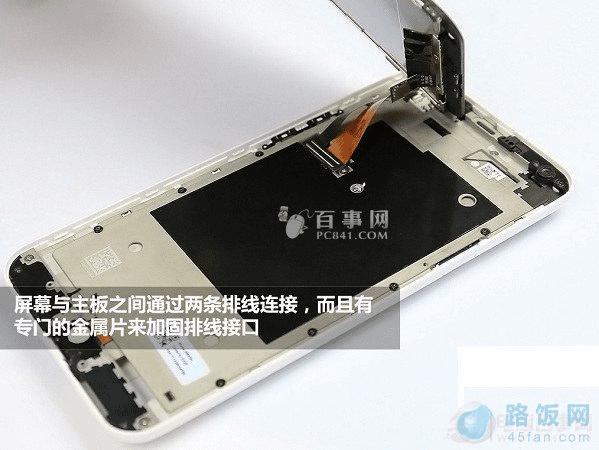

需要注意的是,在魅蓝Note机身顶部位置,屏幕与主板之间通过两条排线连接,而且有专门的金属片来加固排线接口,如下图所示。在拆解顶部的时候,一定要注意小心,不要扯断排线,这也是上面提到的为什么要从屏幕底部拆起的原因

魅蓝Note拆机图解教程
注意屏幕排线

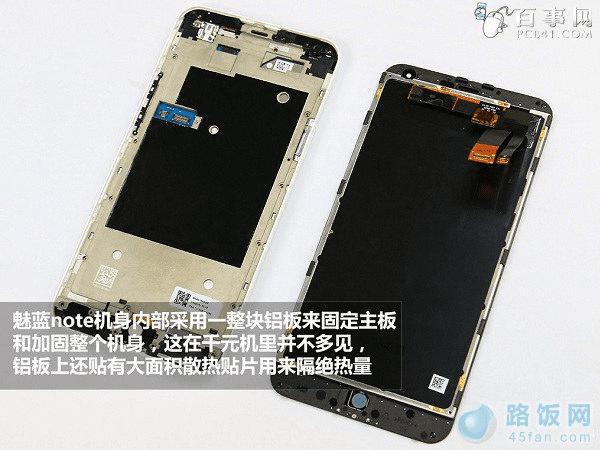

将屏幕排线与主板连接断开后,就可以将屏幕与主体分离了。魅蓝Note机身内部采用一整块铝板来固定主板和加固整个机身,这在千元机里并不多见。铝板上还贴有按面积散热贴片用来隔绝散热,如下图所示。

魅蓝Note拆机图解教程

从这点来看,尽管魅蓝Note是魅族首款千元低价手机,不过依旧继承了魅族一款扎实做工品质,这点无疑值得称赞。

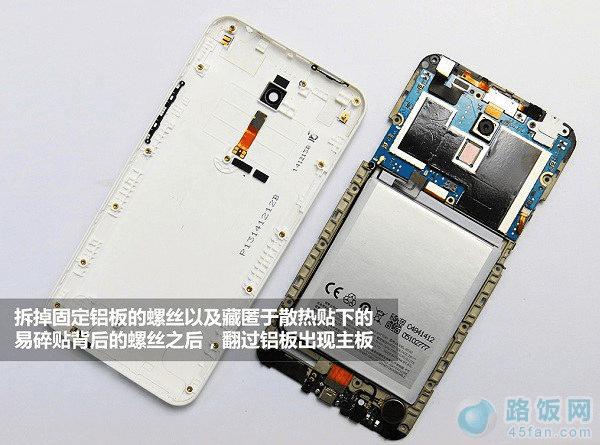

拆掉固定铝板的螺丝及藏匿于散热贴下额易碎贴背后的螺丝之后,翻过铝板就可以看到内部的主板了,如下图所示。

魅蓝Note拆机内部图解

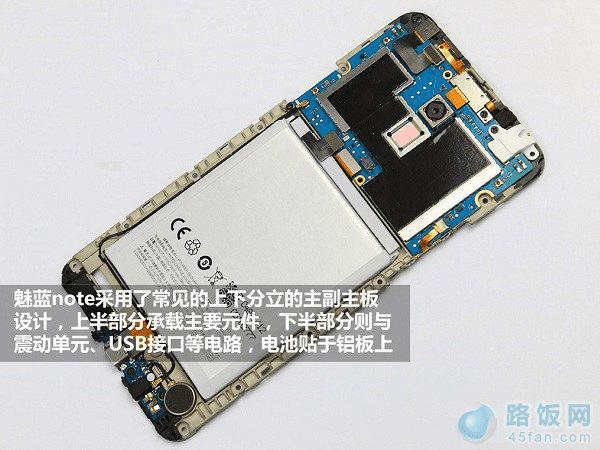

魅蓝Note采用了常见的上下分离的主副主板设计,上半部分主板承载主要元件,下部分小主板主要是连接元件,而电池则是贴于铝板上,如下图所示。

魅蓝Note怎么拆机 魅蓝Note拆机图解教程
内部结构

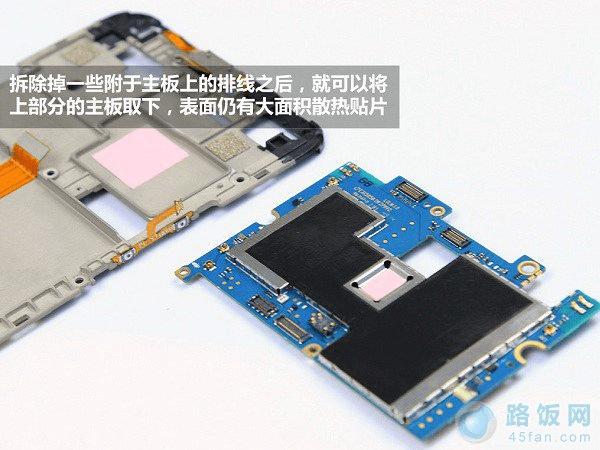

拆除掉一些附于主板上的排线之后,就可以将上部分的主板取下,表面仍有大面积散热贴片,如下图所示。

魅蓝Note主板拆解教程

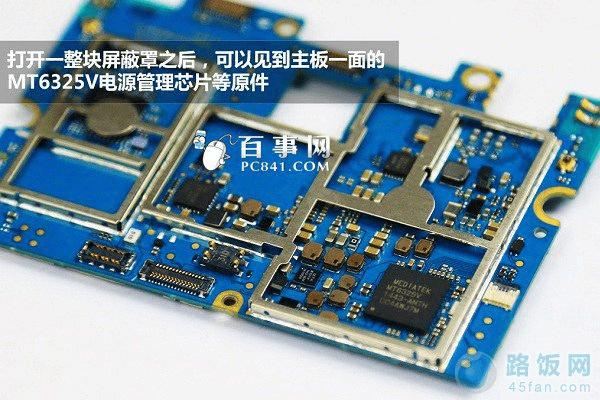

打开一整块屏蔽罩之后,就可以看到主板的一面的MT6325V电源管理芯片等元件,如下图所示。

魅蓝Note拆机图解教程
主板拆解特写
