机箱和主板的连线挺多的，有些新手朋友觉得很复杂，其实并非如何，因为每根线上都已经标明了这跟线的用途，而且现在的主板越做越高级，想插错线都难。下面，我们一起来看一下，主板与机箱是如何连线的吧。

电脑机箱与主板如何连线？

一般而言，目前一台机箱上都会配备PowerSW开关、PowerLED灯、HDDLED灯、RESETSW开关、USB以及HDAUDIO高清音频。

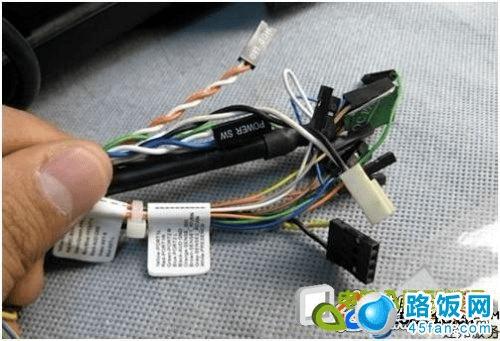

机箱中常见的接线

论重要性，PowerSW开关和RESETSW开关无疑是最重要的，负责的是电脑的开关和重启；如果接错了，可以能导致烧坏电脑板，但，如果您想从机箱的前置I/O面板上享用到USB接口以及耳机的话，正确连接USB以及HDAUDIO也是必须的。

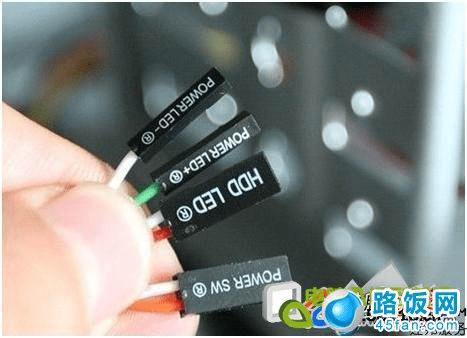

开关LED灯、硬盘灯以及开关键

机箱上几乎所有的接线都会有表明各自身份的英文或者英文字母缩写进行标注，但是怎么识别这些标注，这是我们要解决的第一个问题。下面我们来一个一个的认识（每张图片下方是相关介绍）！

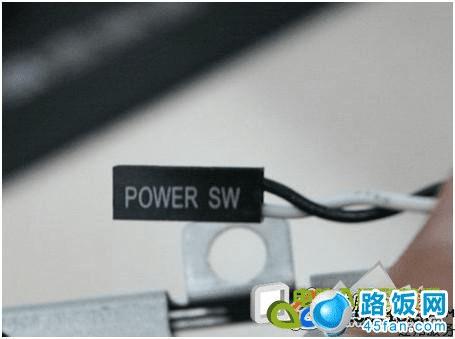

电源开关：POWERSW

英文全称：PowerSwicth

可能用名：POWER、POWERSWITCH、ON/OFF、POWERSETUP、PWR等

功能定义：机箱前面的开机按钮

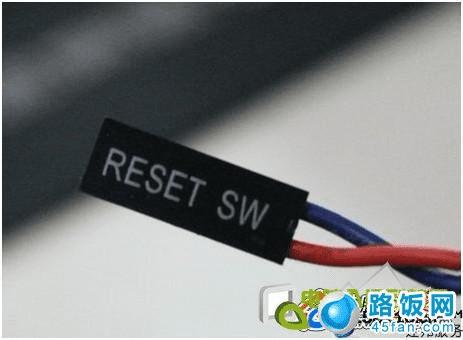

复位/重启开关：RESETSW

英文全称：ResetSwicth

可能用名：RESET、ResetSwicth、ResetSetup、RST等

功能定义：机箱前面的复位按钮

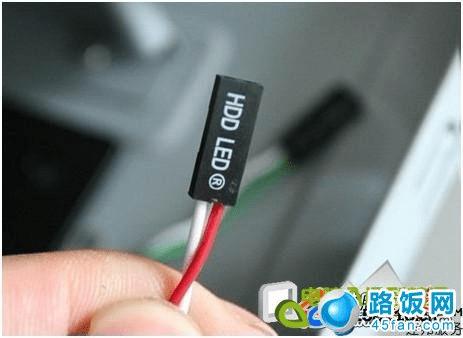

硬盘状态指示灯：HDDLED

英文全称：Harddiskdrivelightemittingdiode

可能用名：HDLED

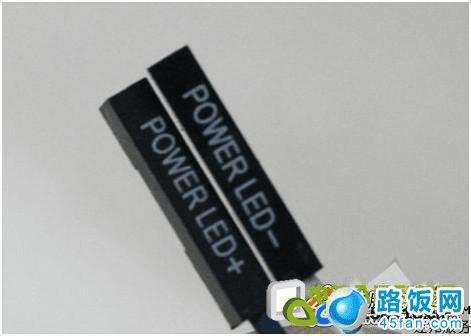

电源指示灯：+/-

可能用名：POWERLED、PLED、PWRLED、SYSLED等

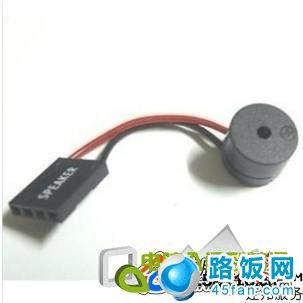

报警器：SPEAKER

可能用名：SPK

功能定义：主板工作异常报警器

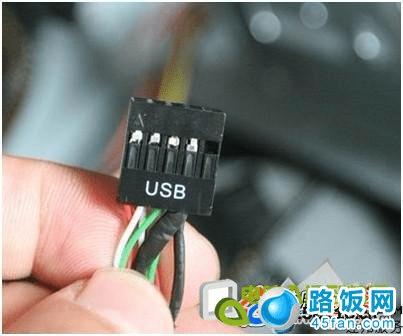

这个不用说，连接前置USB接口的，一般都是一个整体

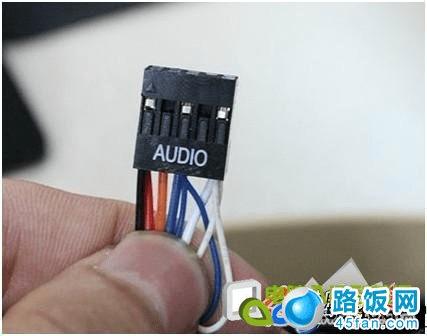

音频连接线：AUDIO

可能用名：FPAUDIO

功能定义：机箱前置音频

以上就是当前机箱中比较常见的几种接线，还有一些不太常见的，实际上，机箱上的接线很容易就能分辨清楚，但是对于主板上的跳线，要想做到心中有数就有点困难了。

下面我们再来了解一下主板针脚。首先来看开关/重启/LED灯针脚，这个针脚通常位于主板的右下角（主板装入机箱）旁边一般会有F_PANEL标示，主要负责Power开机、Reset重启等重要功能，目前绝大部分主板都采用了9pin的方式。

9pin

这款主板和上一张图的主板一样，都采用9Pin定义开关/复位/电源灯/硬灯9Pin的开关/复位/电源灯/硬盘灯跳线是目前最流行的一种方式，市场上70%以上的品牌都采用的是这种方式，慢慢的也就成了一种标准，特别是几大代工厂为通路厂商推出的主板，采用这种方式的更是高达90%以上。
