三、耳麦的插头

一般情况下，前置音频主要用于接耳麦，耳麦的插头是耳机和麦克分开的，都采用三芯的插头。现在的麦克基本都是电容式话筒，连接线只有两根，标准的接法是把两根芯短接成一根左话筒输出线，外套作为i接地线，如下图。

图7

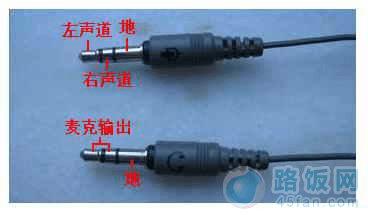

下图是标准的耳麦插头各接触头的信号连接：

图8

四、顶星主板前置音频接口

顶星主板前置音频接口完全按英特尔的规范设计，接口的名称是JAUD1。上述两种机箱前置音频插座及连接线连接到JAUD1的接法如下。

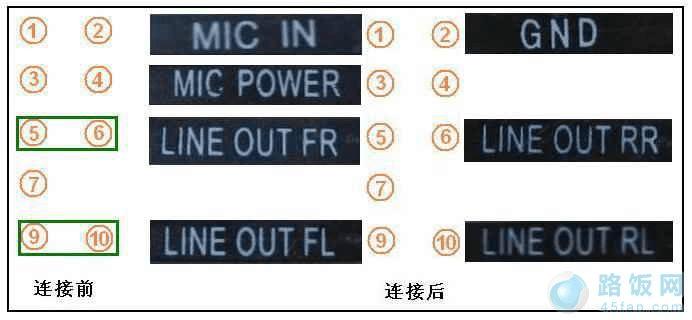

图9，标准7线7头的的连接示意图：

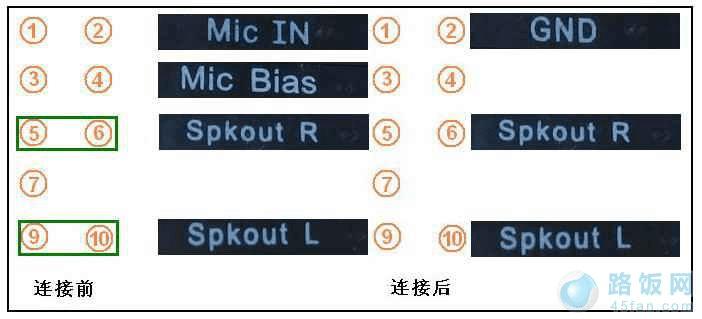

图10，简化5线7头的连接示意图：

五、顶星部分HD Audio主板的前置音频接口

英特尔915/925芯片组搭配的ICH6集成了新的音效处理器-高保真音频（High Definition Audio）的音频处理器，采用Azalia Link与外部的CODEC连接，单工带宽就达到24MB/s，双工带宽达到48MB/s，支持多通道的输入输出，支持32bit、192kHz的8声道（7.1声道）输出，支持DVD-Audio和SACD、多串流能力、杜比数字标准(Dolby Digital)和杜比THX环绕EX功能(Dolby THX surround EX)，使PC达到家庭影院级的高保真音频系统。
在音频设备连接和接口方面支持自动检测和自动定义接口，不仅能自行判断哪个端口有何种设备插入，还能为接口定义功能，例如用户将话筒插入音频输出接口，HD Audio便能探测到该接口有设备连接，并且能自动侦测设备类型，将该接口定义为MIC输入接口，改变原接口属性。所以前置输出接口的针脚也有了新的定义。
顶星部分HD Audio主板采用8-声道ALC880音频编解码芯片，完全支持英特尔的1.0版高保真音频规范，支持Multi-Streaming功能，支持通用前置音频插座。主板的前置音频输出接口的标识是JAUD2。各针脚定义如下：

图11

针 信号名 说明
1 PORT 1L 模拟口1-左声道
2 GND 地
3 PORT 1R 模拟口2-右声道
4 PRESENCE# 激活低信号-当一个高保真音频dongle接入时，PRESENCE# 信号降为 0，通知BIOS有一个高保真音频dongle连接到前置音频接口。
5 PORT 2R 模拟口2-右声道
6 SENSE1_RETIRN 前置音频插座1的侦测信号返回
7 SENSE_SEND 高保真音频解码芯片插座侦测电阻网的插座侦测传感线
8 KEY 防呆针
9 PORT 2L 模拟口2-左声道
10 SENSE2_RETIRN 前置音频插座2的侦测信号返回

注：这里的dongle不是加密狗，是设备侦测狗，嵌入硬件中随时探测是否有设备接入并能识别出是什么设备，自动加载相关的软件，实现真正的“即插即用”。

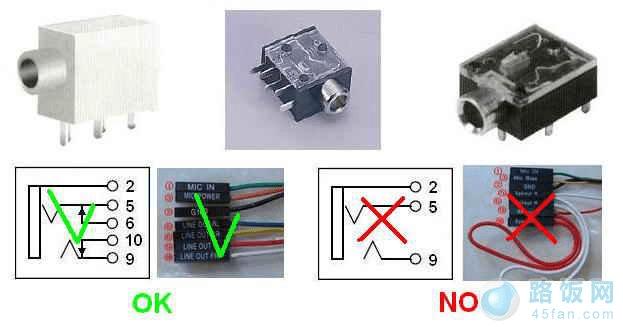

因此，915/925主板的两个前置音频插座不再有耳机、麦克之分，可随意插入哪一个。但是机箱前面板的两个音频插座都必须是前面介绍的开关型的（5针脚），那种不带开关的（3针脚）是不可以的。如下图所示。

图12

所以为HD Audio主板配置机箱，最好选用HD Audio专用机箱，或者配HD Audio专用音频面板。

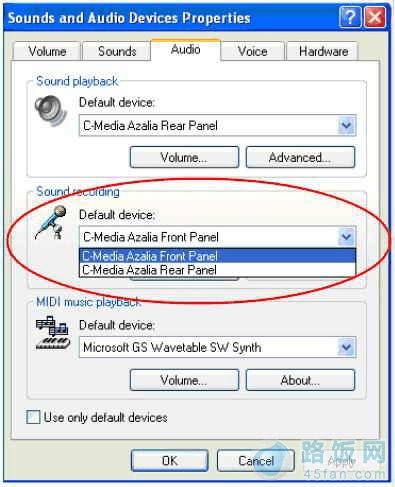

使用目前3针脚麦克插座的机箱，麦克插座就不能插立体声音箱，只能插耳麦。当使用前置麦克时需要通过软件设置。请到Sounds and Audio Devices Properties对话框的Sound recording部分。此项的默认设置是C-Media Azalia Rear Panel，把它切换到C-Media Azalia Front Panel即可。
如下图：

图13
