如何规范的连接前置音频(3)

2015-06-22 09:36:01 来源:www.45fan.com 【

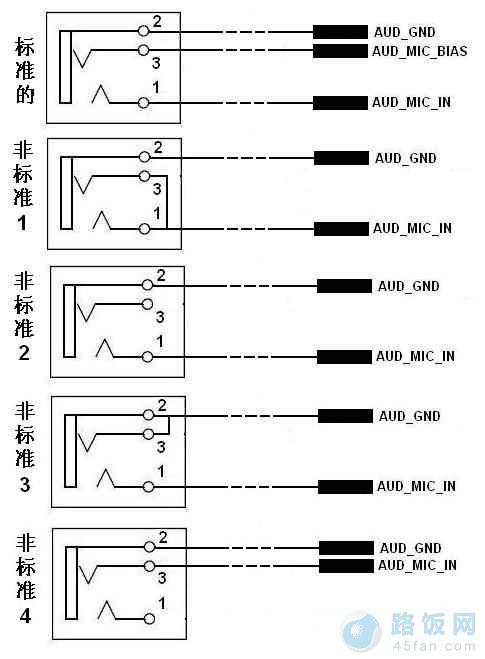

六、前置麦克风连接的问题前置音频口的连接,耳机一般没有什么问题,麦克会经常出现问题,原因是有些机箱的前置麦克插座的接线方式不标准。下图列出了标准接线与非标准接线的区别:

图14
如何规范的连接前置音频

标准的接线有三条线:地线、麦克输入、麦克偏置。非标准的有二条线:地线和麦克输入,把麦克偏置省了。非标准1是把插座1、3短接,非标准2是3脚空着。这两种的把MIC_IN接到JAUD1的1脚是可以使用的。非标准3是把2、3短接,非标准4是把MIC_IN接到3脚,这两种插入标准插头的麦克肯定是没有声音的,除非也用那种与之相对应接法的非标准插头的麦克。

七、前置音频线

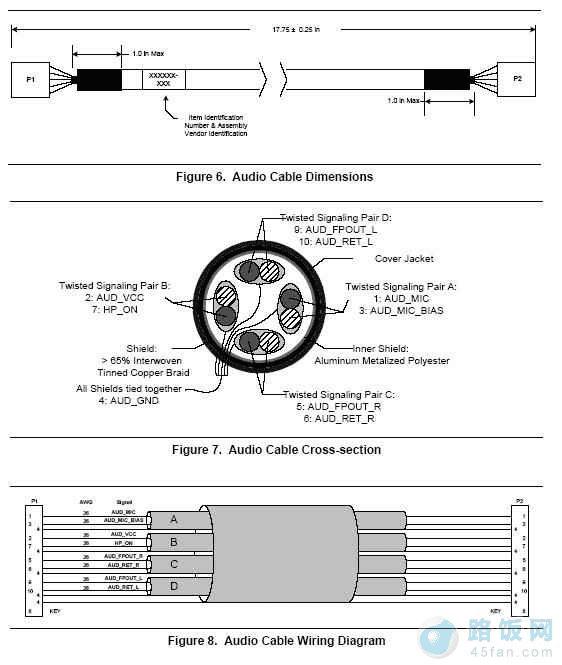

英特尔规范中对前置音频线也作了规定:左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽,同时这些线还要组合在一起外层屏蔽。参考下图:

图15
如何规范的连接前置音频

国内的机箱看不到有符合这种标准的前置音频线。这种标准的音频线会减少干扰,降低噪声。也许给915/925专配的机箱有这种音频线。

补充一下:
第五部分HD Audio最好说明一下BIOS设置中AC97/Azalia的选项设置,否则BIOS中将声卡设置成Azalia以后,控制面板里面再那样设置就会没有声音了。
