⑸ 智能型诊断卡PI0050A文字符号含义表:
文字符号 说明
进入方法
| －－－ |
①开机自动进入 ②慢按功能操作开关第6次时，又循环返回。显示“0－－－” |
主菜单第0种功能提示符，为了不耽误故障代码的显示故"0---"显示时间短(不易看 |
| １－－－ | 慢按功能操作开关第１次，显示“１－－－” | 主菜单第一种功能提示符，显示约半秒钟后进入代码查阅功能。 |
| ２－－－ | 慢按功能操作开关第２次，显示“２－－－” | 主菜单第二种功能提示符，显示约半秒钟后将总线速度参考值显示出来,值越大速度越快。 |
| ３－－－ | 慢按功能操作开关第３次，显示“３－－－” |
主菜单第三种功能提示符，显示约半秒钟后将本卡的 版本号“5004”显示出来。 |
| ４－－－ | 慢按功能操作开关第４次，显示“４－－－” |
主菜单第四种功能提示符，显示约半秒钟后开始自检 并显示“0000” 、“1111”...至 “FFFF” |
| ５－－－ | 慢按功能操作开关第５次，显示“５－－－” | 主菜单第五种功能提示符，显示0.1秒(不易看见)即开始自检，只要四位都有显示,不论显示何笔画则诊断卡自检全部通过,因自检内容增加很多,故许多符号是特殊的,用户不必管它。 |
| －P C I | 诊断卡确认为被插到PCI槽，并等待您按开关进行代码“向后”翻查。 | |
| －I S A | 诊断卡确认为被插到ISA槽，并等待您按开关进行代码“向后”翻查。 | |
| －－－Ｐ | 现在是向后查代码状态，显示约半秒后将十六进制的故障代码显示在千百位，将代码个数显示在十个位。 | |
| Ｐ－－－ | 现在是向前查代码状态，显示约半秒后将十六进制的故障代码显示在千百位，将代码个数显示在十个位。 | |
| －E n d | 表示当前处在向后翻查代码功能，且已经查到了最后 一个（第47个）；按一次“长键”可退出本功能并切 换为向前查代码方式，并显示“Ｐ－－－”，半秒后将47个代码显示在千百位处，将代个数“47”显示在十个位处；若连续按2次“长键”则退出代码翻查功能 ，进入主菜单的第二功能并显示“２－－－”，半秒后显示十进制速度参考值。 | |
| E n d－ | 表示当前处在代码向前翻查功能，且已经查到了最前面的一个（第0个）；此时若按一次“长键”可退出本功能并切换到向后查代码方式，并显示“－－－Ｐ”，半秒后将第0个代码显示在千百位处，将代码个“00”显示在十个位处；若连续按2次“长键”则退出代码翻查功能，进入主菜单的第二功能并显示“２－－－”，半秒后显示十进制速度参考值。 | |
主板PIC和ISA总线测速功能说明
在一块新的主板上，使用其功能，可以方便的测试主板PCI和
ISA总线速度，即测即知；使用其功能，可以在购买主板时，起到
参考作用；也可使用其功能，将总线速度快的主板买出好价钱。
将智能型诊断卡 PI0050A 插到主板ISA或PCI插槽上，按功能操
作开关2次，显示“2－－－”显示总线速度十进制参考值，值越大 速度越快。
注意：
当PI0050A-S和PI0050A-SD插在ISA总线槽上时，BIOS信号灯亮
表示此刻主板运行时对 BIOS 无读操作。灭表示此刻主板运行时对 BIOS 有读操作 （同两位代码诊断卡和PI0050相反,说明书上BIOS信号灯的定义是按照两位代码诊断卡和PI0050系列说明的。） 。闪亮表示主板运行时对 BIOS 无操作的时间很短，有时由于时间太短，人眼根本无法觉察BIOS信号灯闪亮过；同样，有时主板运行时对 BIOS 有读操作的时间很短，由于时间太短，人眼根本无法觉察到 BIOS信号熄灭过。当诊断卡插在PCI总线槽上时， FRAME信号灯 亮表示此刻PCI总线槽有循环帧信号，灭表示此刻无循环帧信号。闪亮表示信号持续的时间很短，有时由于时间太短，人眼根本无法觉察到 FRAME信号灯 闪亮过；同样，有时由于中途没有信号且时间很短，人眼根本无法觉察到 FRAME信号灯 熄灭过。
四、智能型并口四位诊断卡使用方法:

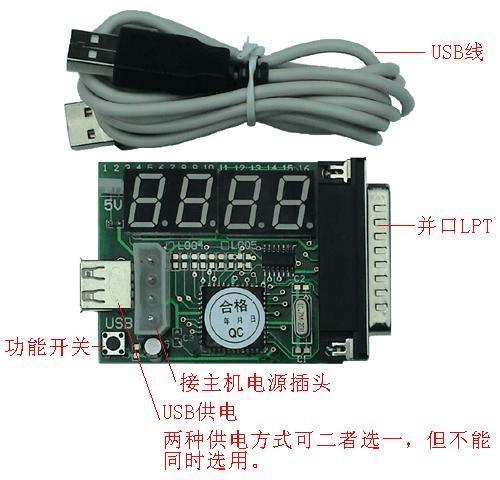

⑴ 智能型并口四位诊断卡的安装，如图：

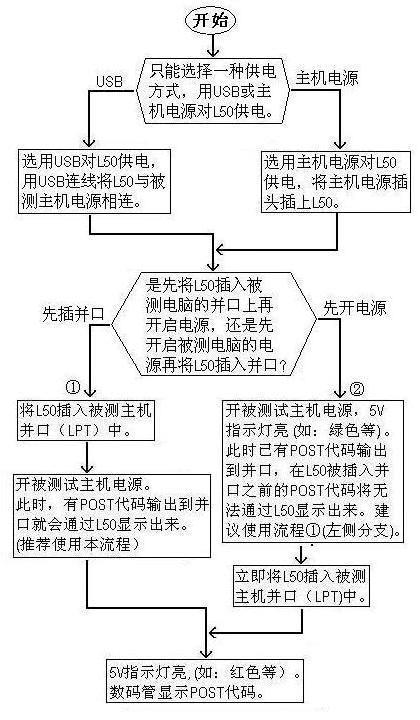

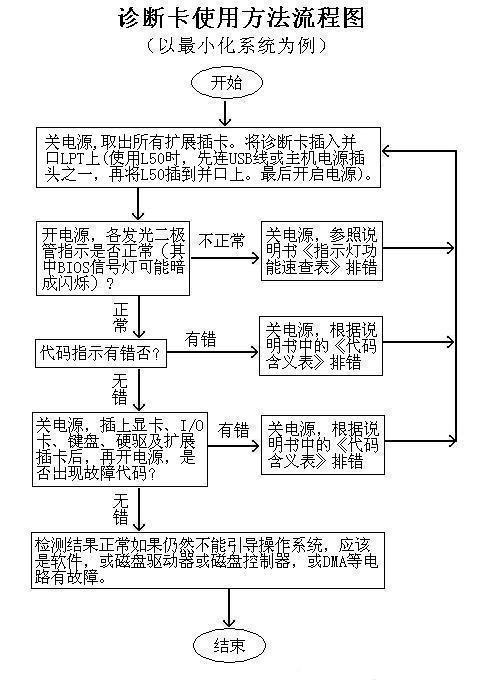

⑵ 智能型并口诊断卡L50使用方法流程图：
⑶ L50的５Ｖ指示灯说明：
⑷ 智能型并口诊断卡L50 数码管显示定义：
智能型并口诊断卡L50 显示四位代码，前两位（即千位和百位）为被测计算机的检测故障代码；后两位（十位和个位）根据不同的操作，显示的代码意义不同。当故障检测时，十位和个位显示的是千百位上故障代码的前一码；当使用代码翻查功能时，十位 和个位显示的是千百位上故障代码的个数记数（PI0050卡总共能记忆48个代码，记数的序数号为00至47） 。
