故障检测时: | 千 | 百 | 十 | 个 | 代码翻查时: | 千 | 百 | 十 | 个 | |||||||
位 | 位 | 位 | 位 | 位 | 位 | 位 | 位 | |||||||||
|
|
|||||||||||||||
故障 代码 |
前一码 |
故障 代码 |
代码个数记数 | |||||||||||||

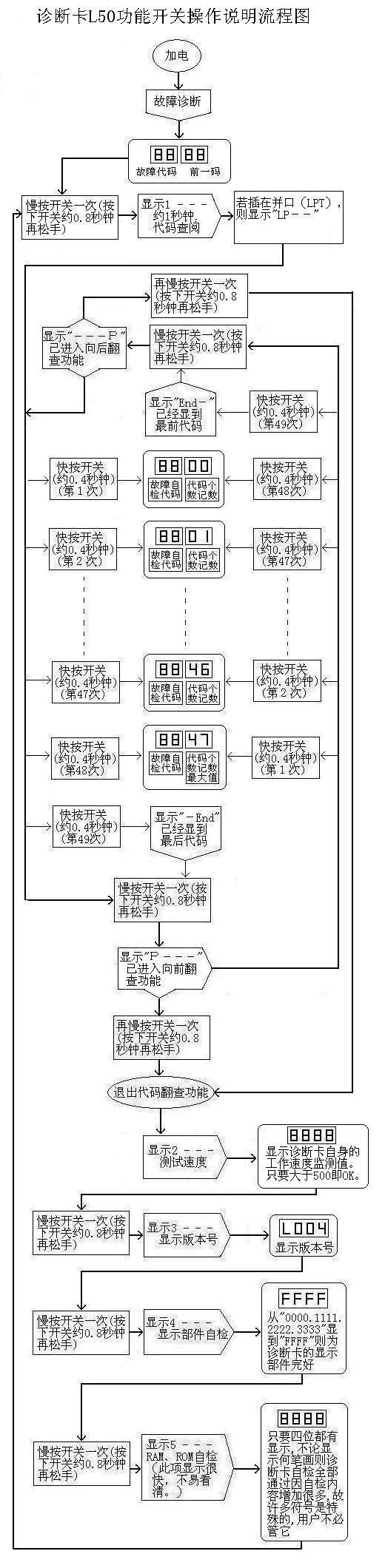

⑸ 智能型并口诊断卡L50 功能开关操作说明流程图:
⑹ 智能型并口诊断卡L50文字符号含义表
文字符号 说 明
进入方法
0--- ①开机自动进入
②慢按功能操作开关第6次时,又循环返回。显示“0---”
主菜单第0种功能提示符,为了不耽误故障代码的显示故"0---"显示时间短(不易看见),即很快进入主板故障诊断功能。
1--- 慢按功能操作开关第1次,显示“1---” 主菜单第一种功能提示符,显示约半秒钟后进入代码查阅功能。
2--- 慢按功能操作开关第2次,显示“2---” 主菜单第二种功能提示符,显示诊断卡自身工作速度监测值。只要大于 0500,即为良好。
3--- 慢按功能操作开关第3次,显示“3---” 主菜单第三种功能提示符,显示约半秒钟后将本卡的版本号“L004”显示出来。
4--- 慢按功能操作开关第4次,显示“4---” 主菜单第四种功能提示符,显示约半秒钟后开始自检并显示“0000” 、“1111”...至 “FFFF”
5--- 慢按功能操作开关第5次,显示“5---” 主菜单第五种功能提示符,显示0.1秒(不易看见)即开始自检,只要四位都有显示,不论显示何笔画则诊断卡自检全部通过,因自检内容增加很多,故许多符号是特殊的,用户不必管它。
LP-- 诊断卡确认为被插到并口( LPT)上,并等待您按开关进行代码“向后”翻查。
---P 现在是向后查代码状态,显示约半秒后将十六进制的故障代码显示在千百位,将代码个数显示在十个位。
P--- 现在是向前查代码状态,显示约半秒后将十六进制的故障代码显示在千百位,将代码个数显示在十个位。
-E n d 表示当前处在向后翻查代码功能,且已经查到了最后 一个(第47个);按一次“长键”可退出本功能并切换为向前查代码方式,并显示“P---”,半秒后将47个代码显示在千百位处,将代个数“47”显示在十个位处;若连续按2次“长键”则退出代码翻查功能,进入主菜单的第二功能并显示“2---”,半秒后显示十进制速度参考值。
E n d- 表示当前处在代码向前翻查功能,且已经查到了最前面的一个(第0个);此时若按一次“长键”可退出本功能并切换到向后查代码方式,并显示“---P”,半秒后将第0个代码显示在千百位处,将代码个“00”显示在十个位处;若连续按2次“长键”则退出代码翻查功能,进入主菜单的第二功能并显示“2---”,半秒后显示十进制速度参考值。
