索尼XL39h做工如何?三防手机XL39h拆机全方位图解(2)

2014-04-21 12:38:36 来源:www.45fan.com 【

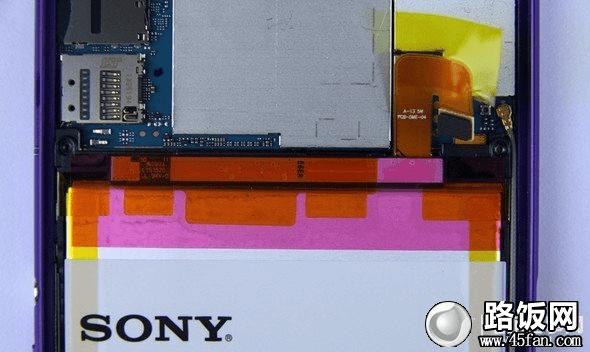

对于拆机来说,首先我们就要先切断电源。从图中我们可以看出,XL39h的内置电池都是由一层一层的胶带包裹着,这也是为了保证这款手机的防水性。电池和主板的连接点在它的右上方,轻轻扣开连接点,即可切断电源。

索尼XL39h电池拆卸
索尼XL39h电池拆卸

值得注意的是,XL39h的电池背后贴胶纸较多,取下来比较费劲,要小心翼翼的沿边缘慢慢掀起,直到整个电池取下。

索尼XL39h电池拆解注意事项
索尼XL39h电池拆解注意事项

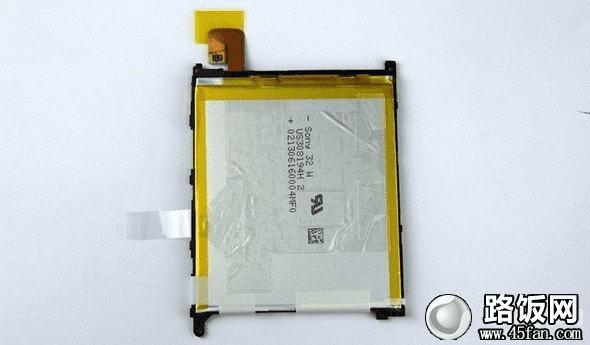

索尼Xperia Z Ultra XL39h的这块内置电池为锂离子聚合物电池,容量3000mAh。

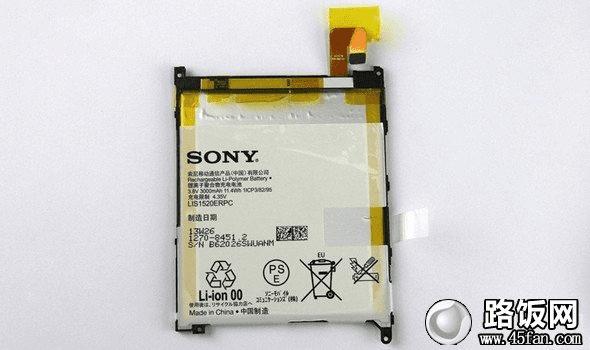

拆解下来的3000mAh索尼XL39h电池
拆解下来的3000mAh索尼XL39h电池

把电池取下来后,我们可以看到XL39h连接头顶的巨大排线,排线上部连接手机的最核心部分——主板;而底部连接的是扬声器、话筒等模块。

索尼XL39h主板上的排线拆解
索尼XL39h主板上的排线拆解

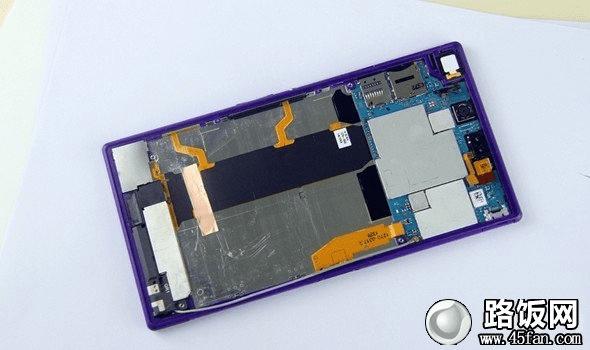

在拆解主板之前,我们先把主板上可以取下的模块取下。首先是XL39h的前置摄像头和听筒排线,然后把和侧边按键及接口的连接排线取下,最后是底部几个屏蔽罩。全部取下来之后,主板和拍照的结合体也被拆了下来。其实对于偌大的XL39h来说,真正的工作核心都在于此。

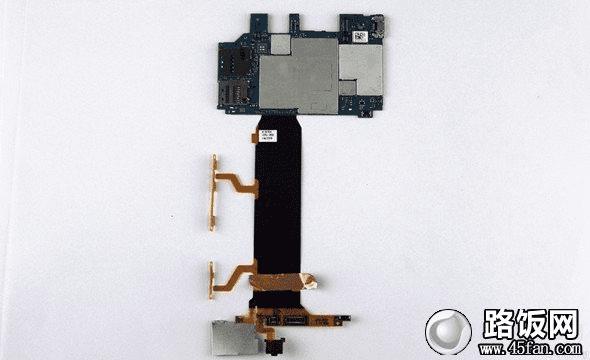

索尼XL39h拆解下来的主板特写
索尼XL39h拆解下来的主板特写

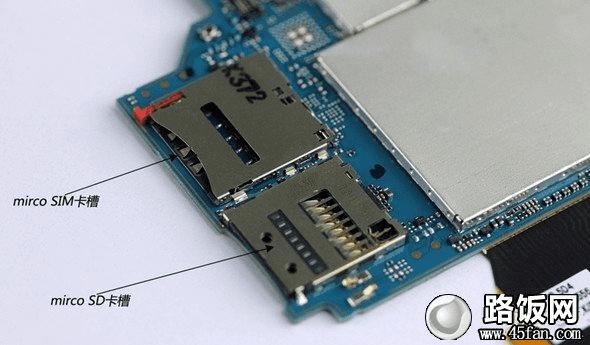

索尼XL39h SIM卡与SD扩展卡槽特写图。

索尼XL39h扩展卡插槽
索尼XL39h扩展卡插槽

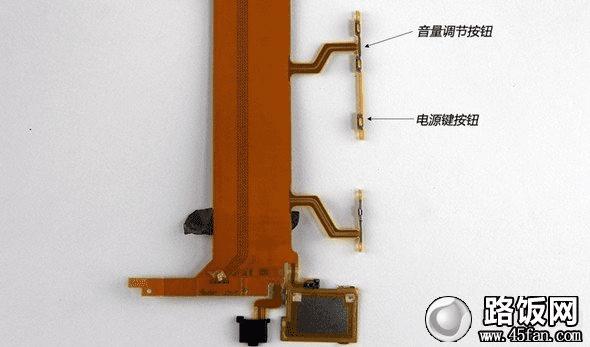

拆解下来的索尼Xperia Z Ultra XL39h排线。

索尼XL39h拆解下来的排线
索尼XL39h拆解下来的排线

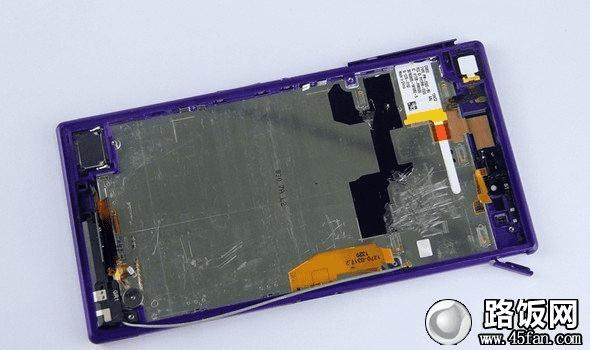

把主板取下来后,只剩下空空的屏幕面板和少许固定在面板上的零件。和一般手机不同,XL39h的射频线并不能取下来,因为它有一段固定在底部模块组之内。

索尼XL39h主板内部拆解

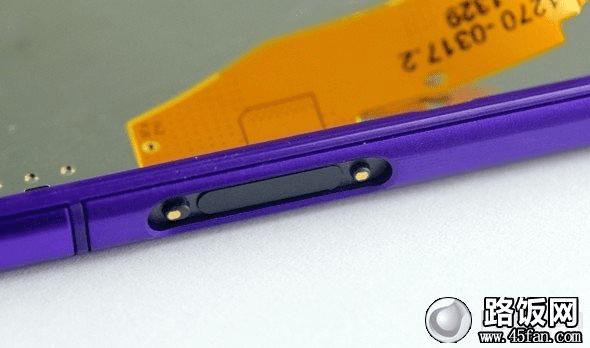

图为XL39h的无线充电接口,当然也可以连接坞站使用。

索尼XL39h拆解下来的武侠充电器接口特写
索尼XL39h拆解下来的武侠充电器接口特写

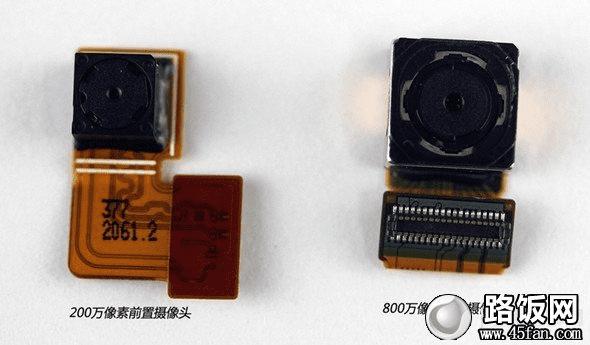

索尼Xperia Z Ultra XL39h取下来的两枚摄像头。左边是200万像素的前置摄像头,右边是800万像素的后置摄像头。

索尼XL39h拆解下来的前后置摄像头特写
索尼XL39h拆解下来的前后置摄像头特写

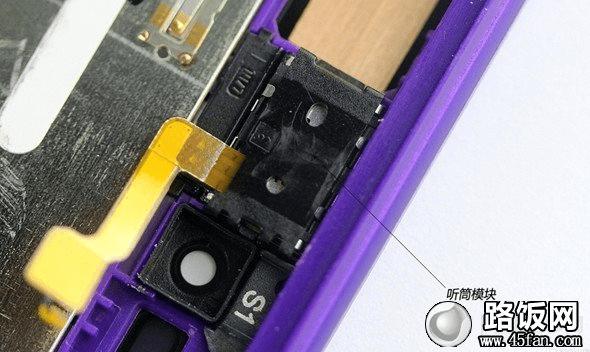

索尼Xperia Z Ultra XL39h的听筒模块,由于和屏幕面板贴合较紧,所以笔者就没有把它取下来。

索尼XL39h听筒拆解特写
索尼XL39h听筒拆解特写
