八核神器三星S4做工怎么样?三星S4全方位拆机图解(2)

2014-04-22 13:47:21 来源:www.45fan.com 【

在揭开后盖的Galaxy S4机身上,我们看到了Micro SD卡和Micro SIM卡以及摄像头和闪光灯。

三星S4拆机图:八核神器三星S4拆机图解

Galaxy S4 背面一共有九颗螺丝稳固住机身,一些螺丝也在保修贴下,如果想要享有三星官方的保修政策的话,这贴纸可就不能私自撕下。

三星S4拆机图:八核神器三星S4拆机图解

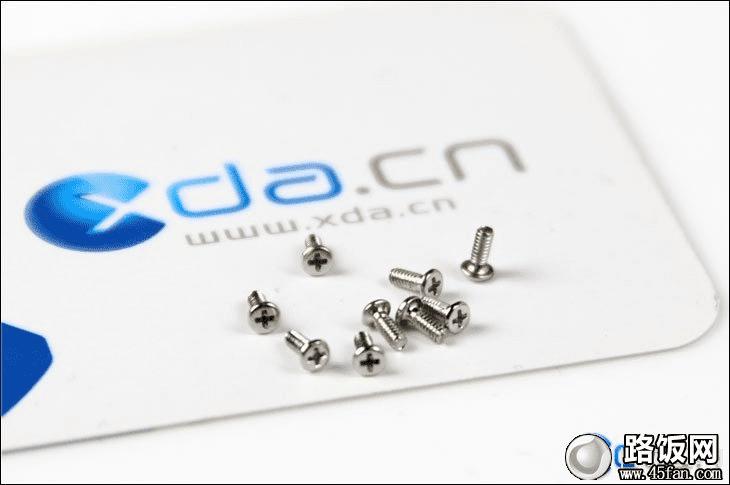

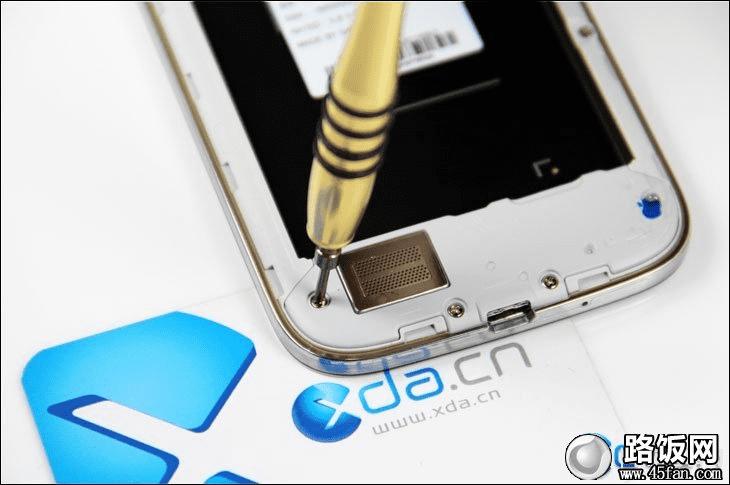

拧开后盖上的螺丝 。螺丝都是标准的十字螺丝,在维修的时候也是非常容易找到拆解工具的。

三星S4拆机图:八核神器三星S4拆机图解

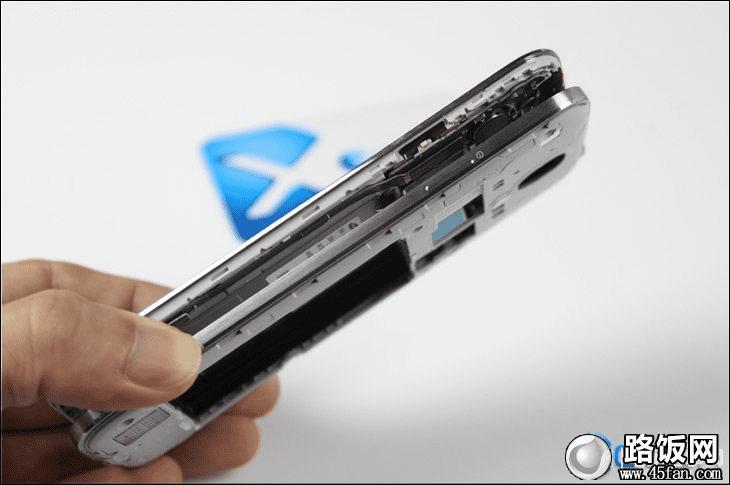

拧完螺丝,很容易就能将包裹着Galaxy S4主板的前后面板分离开,机身外壳除去螺丝是用内部的卡扣扣紧着的,安全牢固。

三星S4拆机图:八核神器三星S4拆机图解

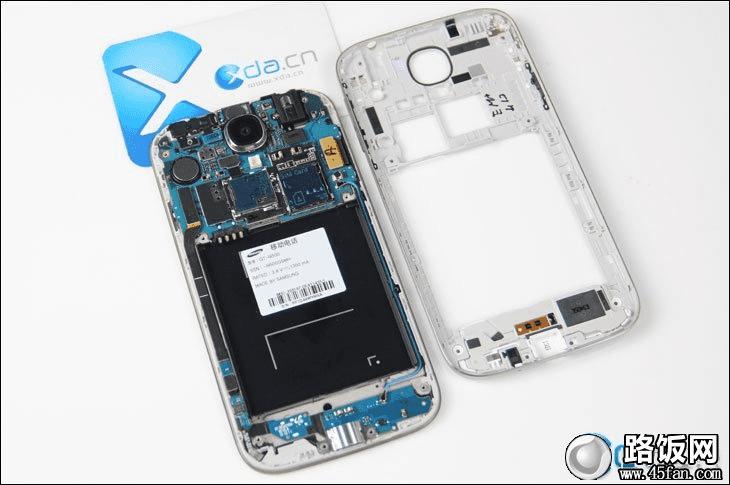

取下后机壳,Galaxy S4的主板就出现了。抛开Galaxy S4存在感极弱的塑料后盖,这里看起来Galaxy S4就比较好接受得多。

三星S4拆机图:八核神器三星S4拆机图解

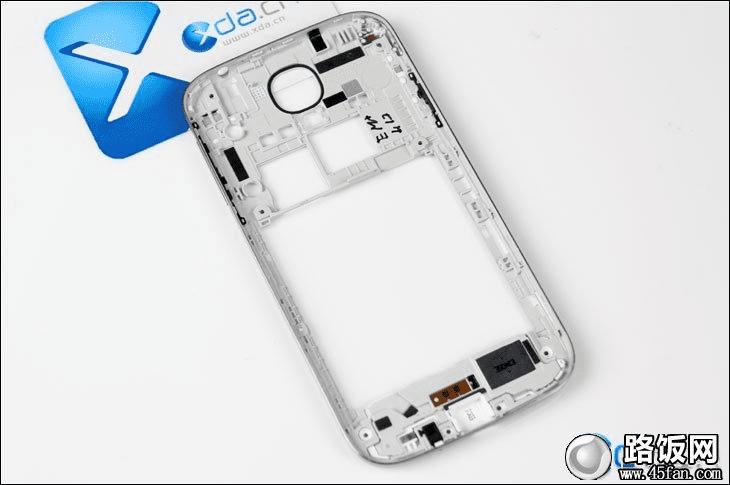

后机壳上有音量和电源/锁屏的实体按键,扬声器。扬声器扣在上面挺牢固的,取下有点费力,于是我们就不动它了。主机身与主板拆解

三星S4拆机图:八核神器三星S4拆机图解

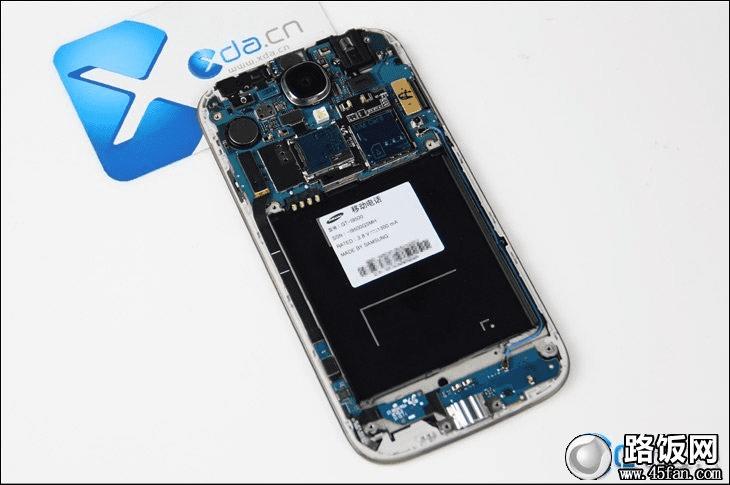

卸下后机身的Galaxy S4

三星S4拆机图:八核神器三星S4拆机图解

三星S4拆机图:八核神器三星S4拆机图解

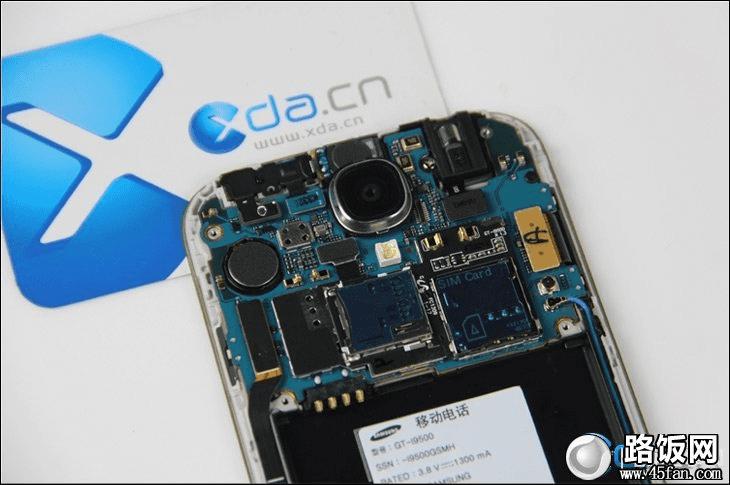

机身上方主板位置

三星S4拆机图:八核神器三星S4拆机图解

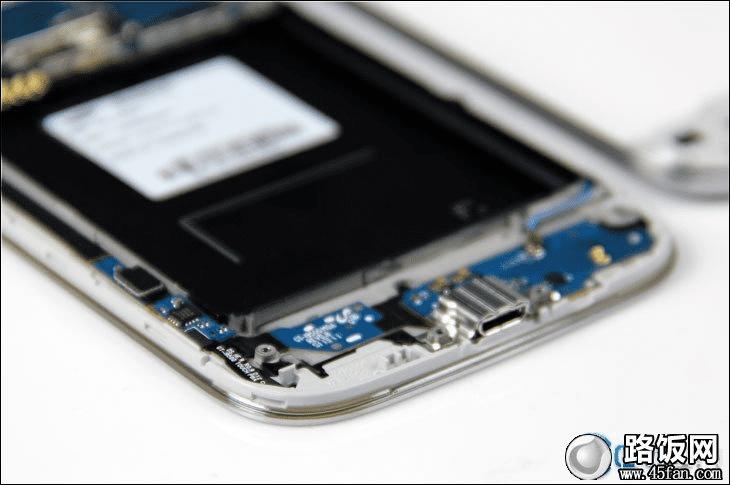

机身USB接口下方

 这样我们就可以看到三星Galaxy S4的主板区域。没有一体化成型的手机果真是容易拆解。

三星S4拆机图:八核神器三星S4拆机图解

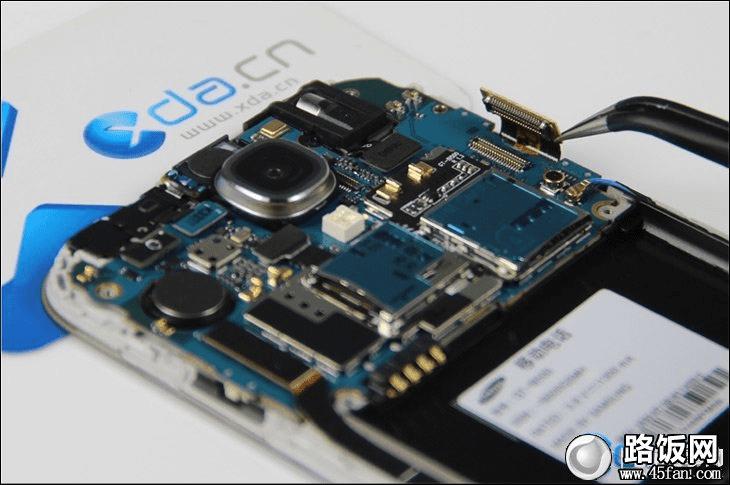

接下来我们继续将Galaxy S4的主板拆下来。这里固定住主板的螺丝只有两颗,同时还有一些排线与屏幕等其他部分相连,拨开排线轻易就能取下主板。
