八核神器三星S4做工怎么样?三星S4全方位拆机图解(4)

2014-04-22 13:47:21 来源:www.45fan.com 【

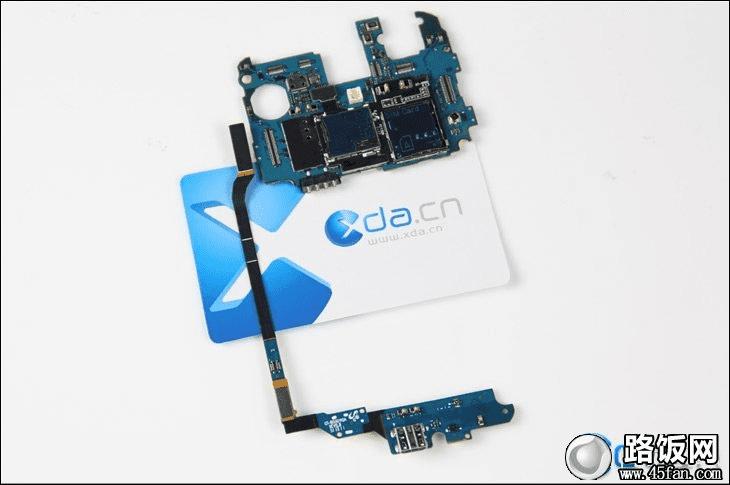

将SIM卡和MicroSD卡卡槽从主板上卸下,我们能够看到更多主板上的芯片,这一面的芯片都是比较小个的。

三星S4拆机图:八核神器三星S4拆机图解

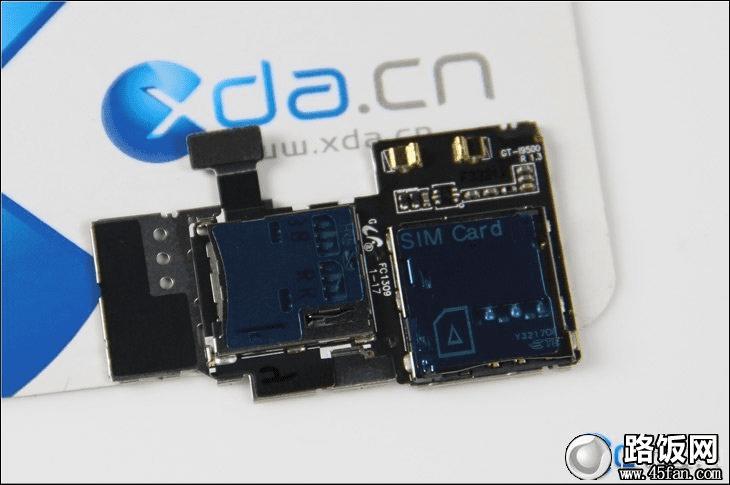

卸下来的Micro SIM卡和Micro SD卡卡槽

三星S4拆机图:八核神器三星S4拆机图解

三星S4拆机图:八核神器三星S4拆机图解

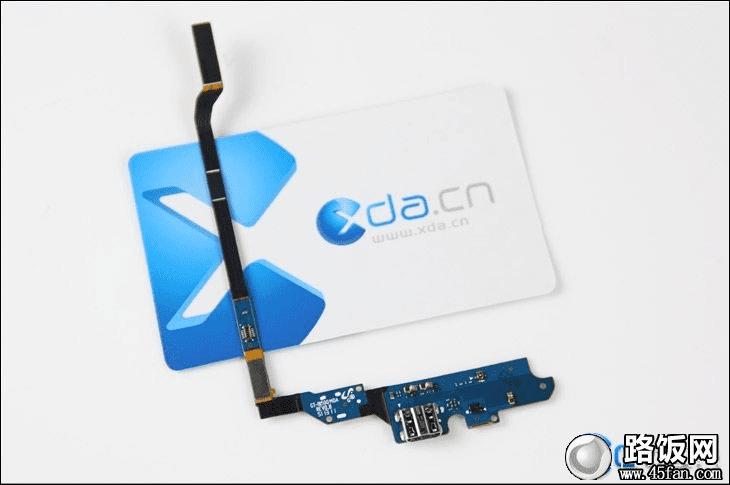

Galaxy S4的USB接口芯片

三星S4拆机图:八核神器三星S4拆机图解

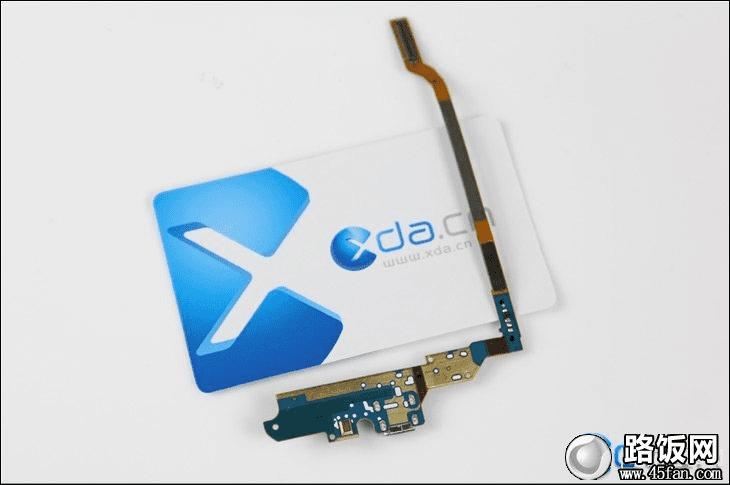

再来一张

下面我们看芯片的详细注释:

1.博通20794S1A NFC 芯片

2.Intel PMB5745 基带处理器

3.Silicon Image 8240BO MHL 2.0发射器

4.SKY77615-11 功率放大模块

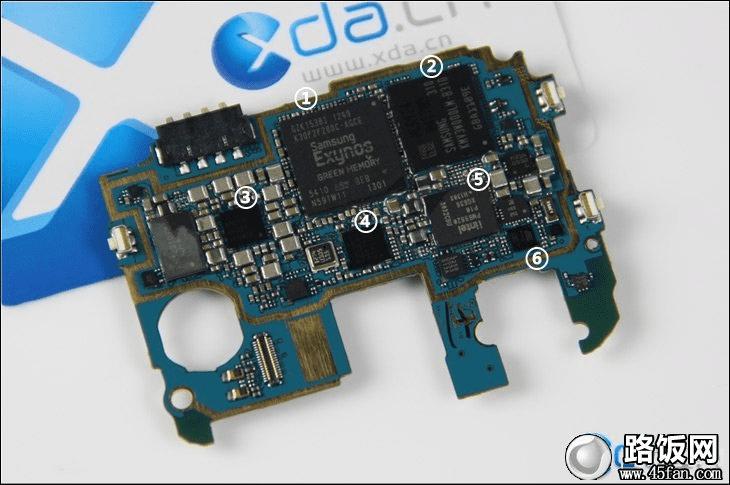

三星S4拆机图:八核神器三星S4拆机图解

1.Exynos 5410 八核处理器芯片

2.Samsung KMV3W000LM-B310 16GB闪存颗粒

3.S2MPS11 Pmic 驱动芯片

4.Wolfson WM5102 音频解码芯片

5.Intel PMB9820 基带芯片

6.ATMEL UC128L5 微控制器

三星S4拆机图:八核神器三星S4拆机图解
