给魅蓝note3拆机的方法步骤(3)

2016-05-26 14:17:36 来源:www.45fan.com 【

Step 3:分离主板&前后摄像头

给魅蓝note3拆机的方法步骤

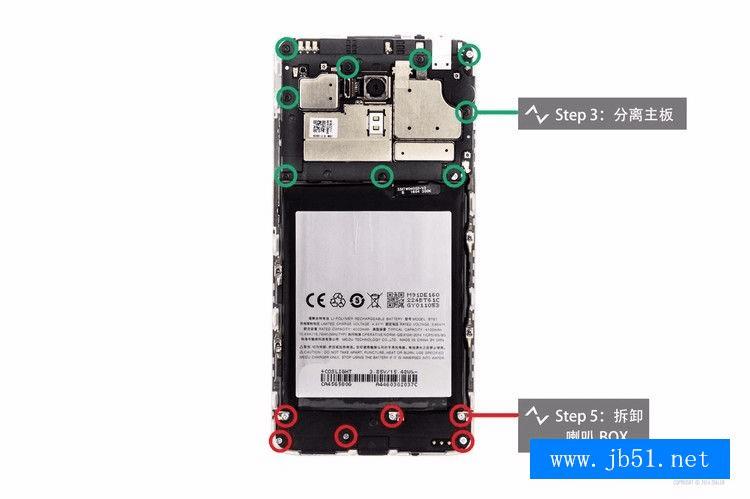

▲螺丝标记及 Step 标记,全部为「十字」螺丝

给魅蓝note3拆机的方法步骤

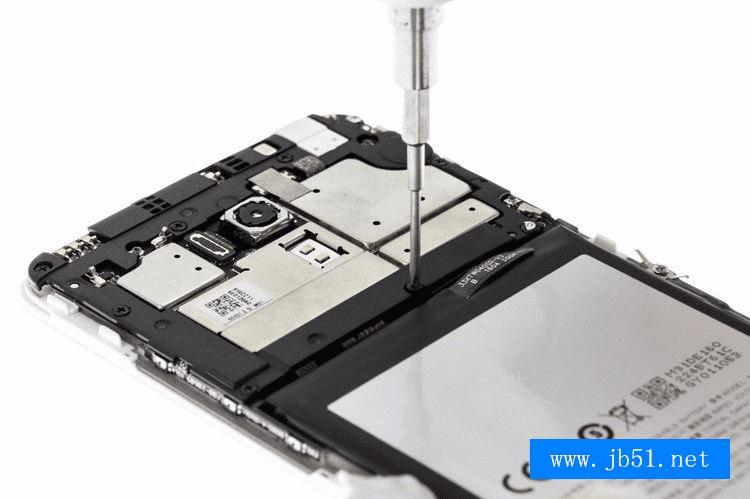

▲拧下主板固定螺丝

给魅蓝note3拆机的方法步骤

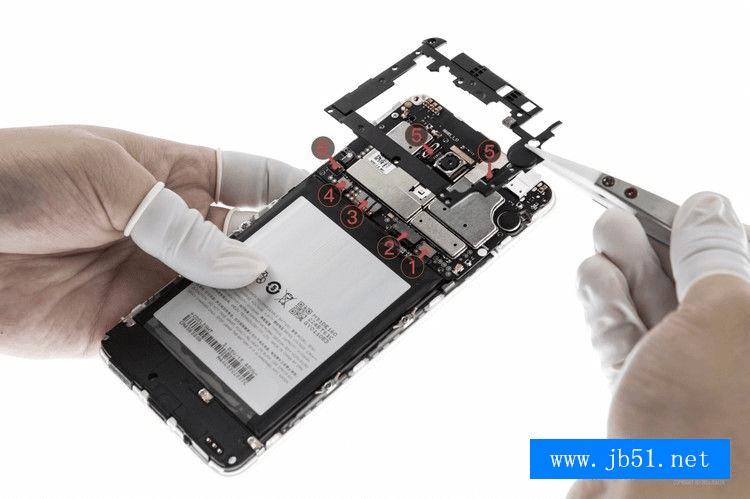

▲取下「主板装饰支架」, 并依次断开 ① 电源、② 主 FPC 、③ 屏幕、④ Touchpanel、⑤ 前后摄像头 BTB 以及 ⑥ 侧键ZIF。「BTB:Board to Board板对板连接器」、「ZIF:零插拔力插座」

给魅蓝note3拆机的方法步骤

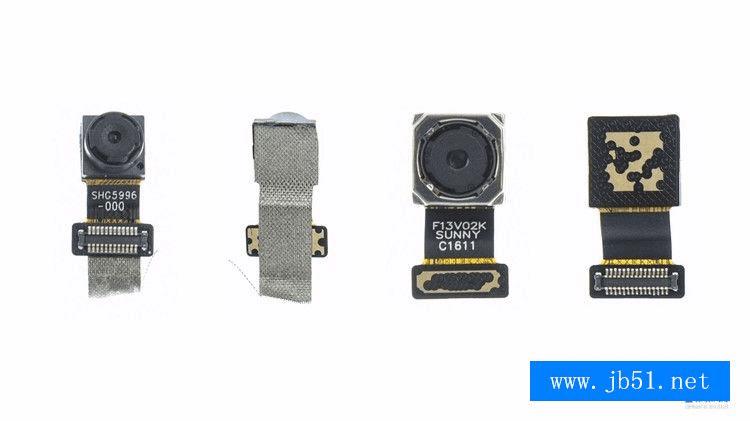

▲前后摄像头均采用了 BTB 连接

1300 万像素后摄像头, ƒ/2.2 光圈 5P 镜头,配备双色温闪光灯,并支持 PDAF 相位对焦;

500 万像素前摄像头, ƒ/2.0 光圈。
