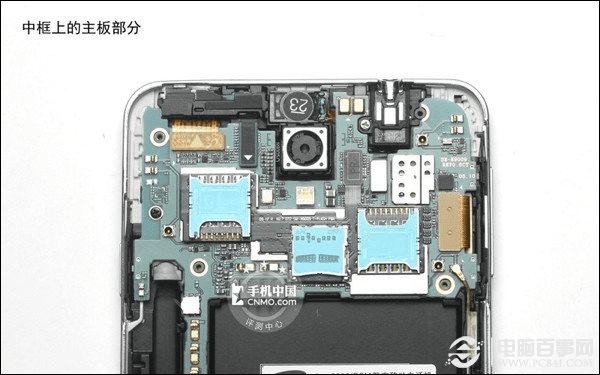

令人有点惊讶的是，三星Note3内部主板部分只有一颗螺丝固定，主板四周卡在中框上，，尽管固定螺丝似乎很少，但实际发现还是很牢固的，在进行下一步之前需要先将主板上的排线拆下来，如下图所示。

三星Note3主板部分

三星Note3内部底部的小板部分为USB、mini HDMI接口模块、此外还有射频连接线等小部分部件，如下图所示。

三星Note3底部小主板特写

在拆除所有连接的排线后，三星Note3主体主板就能顺利拆除下来了，如下图所示。

拆解下来的三星Note3主板图

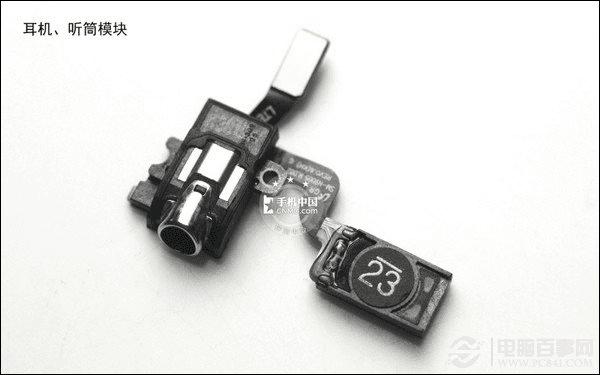

三星Note3的耳机、听筒模块可以轻松从主板中分离，如下图所示。

三星Note 3耳机、听筒模块特写

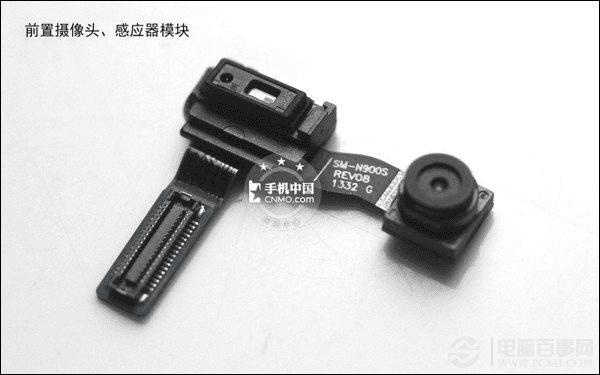

拆解下来的三星Note3前置摄像头、感应器模块t特写。

三星Note3前置摄像头、感应器模块图片

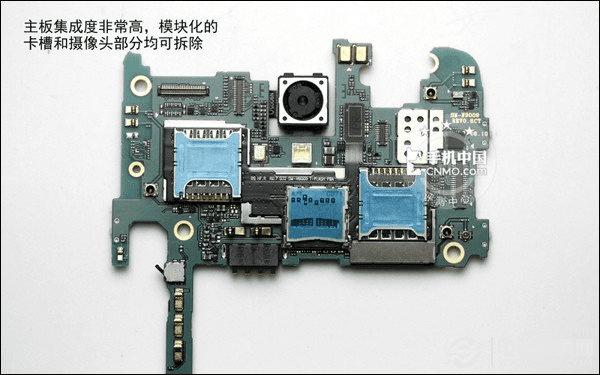

三星Note3的主体主板集成度非常高，其上面包括SIM卡和摄像头部分均为模块话，可拆除，如下图。

三星Note3主板正面

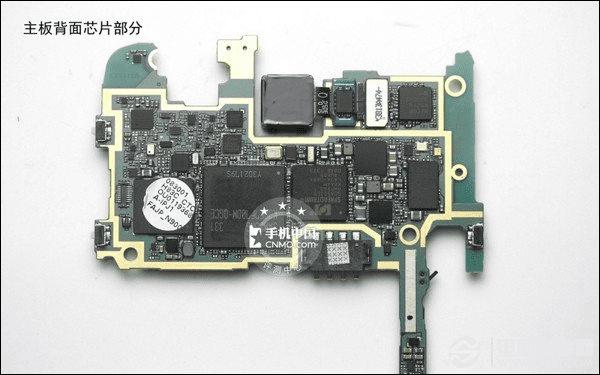

主板背面没有屏蔽罩，因为在机身的中框上已经为这部分芯片预留好了位置。整个主板上的焊点非常规整匀称，排列整齐，做工很考究。

三星Note3主板背面图片

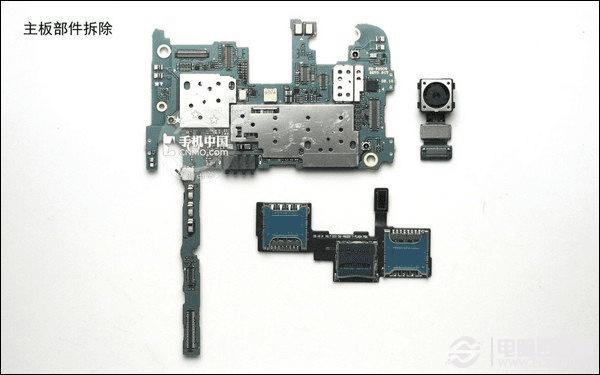

三星Note3拥有两个SIM卡槽、以及一个SD卡扩展存储卡槽，她们均使用排线与主板相连，我们可以很方便的从主板中拆解胡来，如下图所示。

三星Note3后置摄像头以及卡槽拆解特写
