震撼拆机评测三星Note3手机,做工精细质量好(4)

2014-09-02 22:35:10 来源:www.45fan.com 【

三星Note3主板正面的屏蔽罩固定的相当牢靠,需要找好部位稍用力翘起,下面就进入到芯片部分。

三星Note3拆机图解评测:拆机简单做工精细

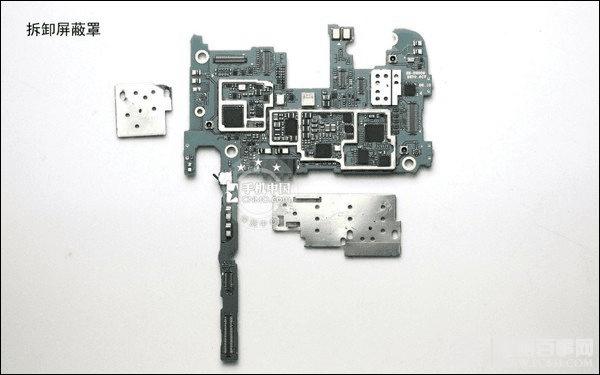

拆除三星Note3主板上的屏蔽罩

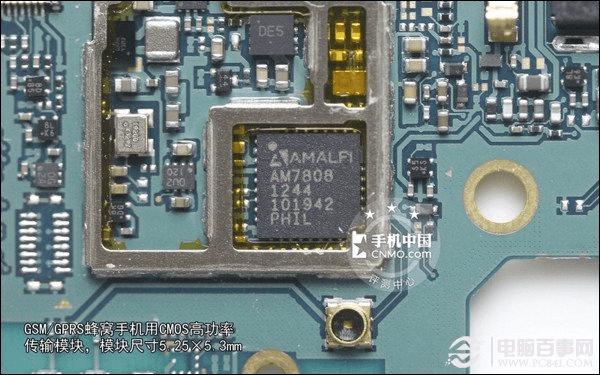

AMALFI AM7808:GSM/GPRS蜂窝手机用CMOS高功率传输模块,模块尺寸5.25×5.3mm。

三星Note3拆机图解评测:拆机简单做工精细
三星Note3蜂窝发射模块

WACOM W9010:电磁书写解决方案,Note3依然沿用了WACOM出品的电磁书写方案,并且升级到了W9010(Note II为9001)。

三星Note3拆机图解评测:拆机简单做工精细
电磁书写解决方案

三星Note3拆机图解评测:拆机简单做工精细
PM8841高通电源管理芯片图解

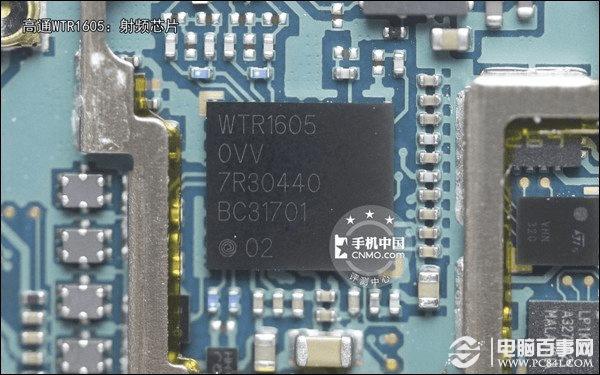

高通WTR1605:射频芯片。(支持WCDMA HSPA/CDMA2000 EVDO Rev.B/TD-SCDMA/TD-LTE/FDD-LTE/EDGE/GPS),支持全频段,不过在电信版机型上进行了限制。

三星Note3拆机图解评测:拆机简单做工精细
高通WTR1605电源管理芯片特写

三星Note3拆机图解评测:拆机简单做工精细

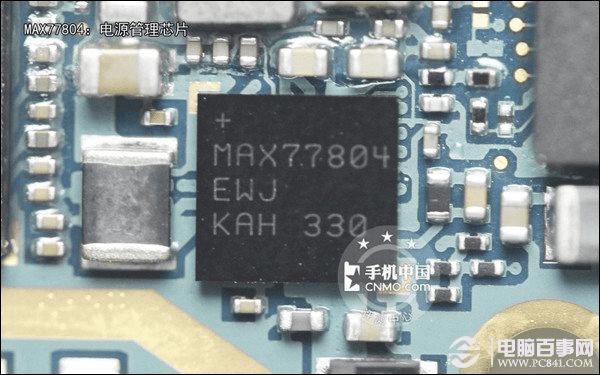

MAX77804:MAXIM电源管理芯片

三星Note3拆机图解评测:拆机简单做工精细

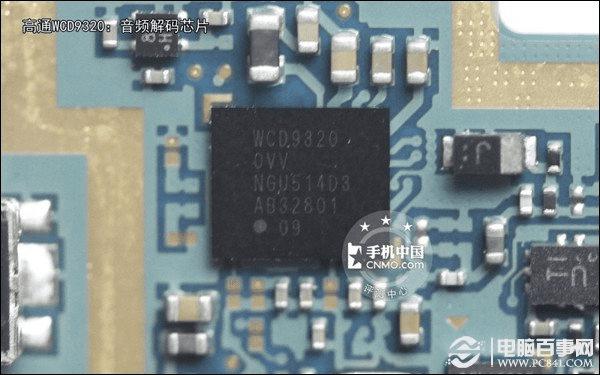

高通WCD9320音频解码芯片图解

三星Note3拆机图解评测:拆机简单做工精细

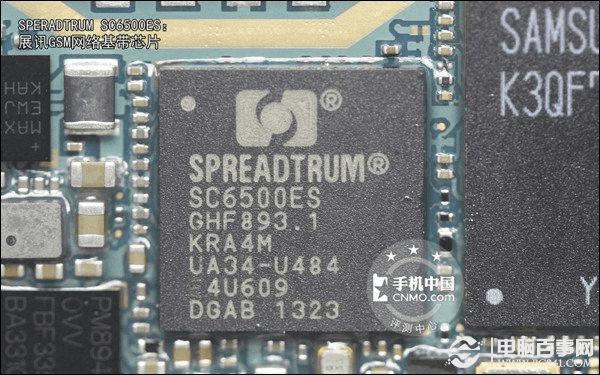

GSM网络基带芯片(SPERADTRUM SC6500ES:展讯GSM网络基带芯片)

三星Note3拆机图解评测:拆机简单做工精细

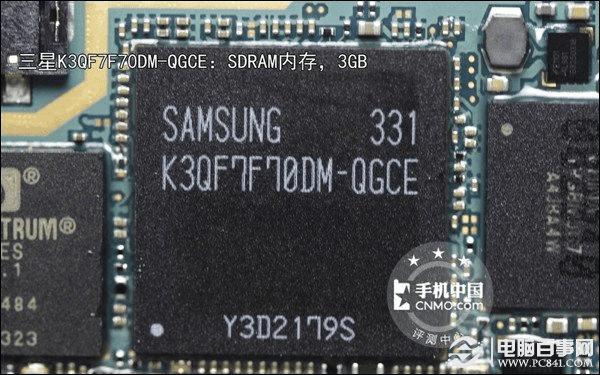

三星3GB RAM运行内存芯片(三星K3QF7F70DM-QGCE)图解
