Step 3：拆卸「指纹识别模块」

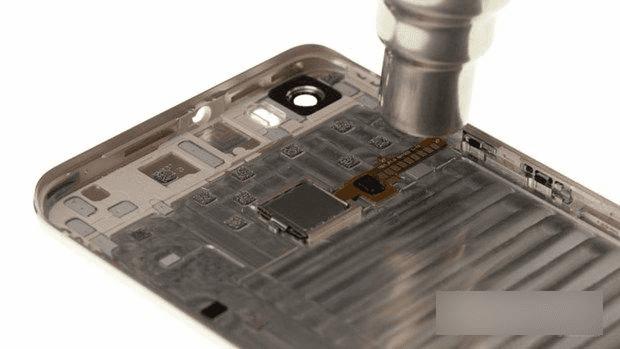

▲用热风枪加热FPC，再用撬片翘起FPC端。

▲撬棒拨开固定钢片。

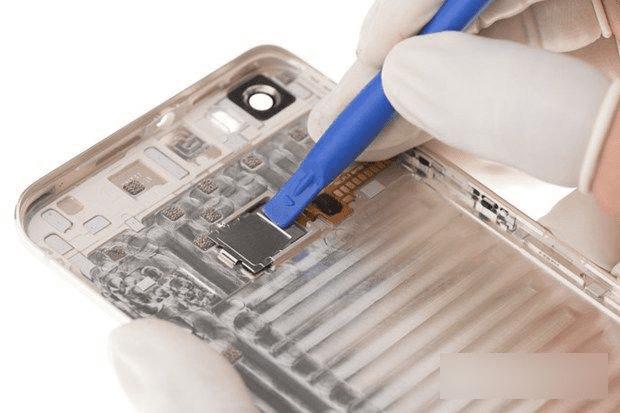

▲先用热风枪加热一下指纹识别模块四周，再用手指顶开。

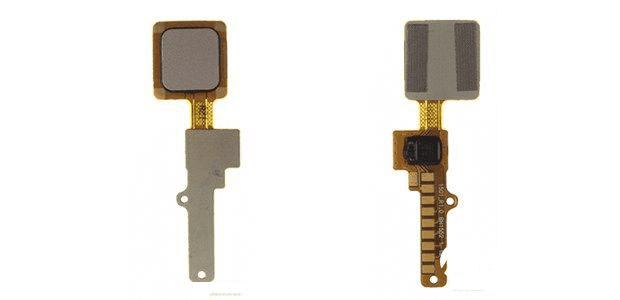

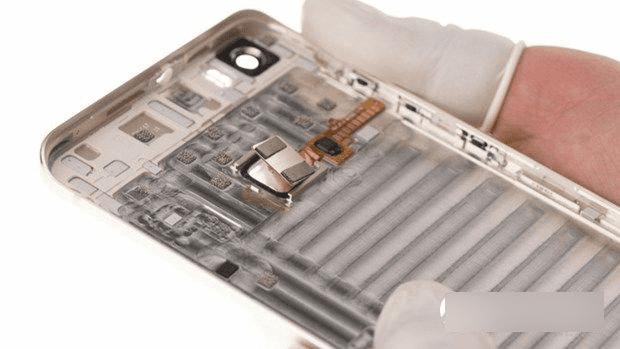

▲拆解下来的vivo Xplay5指纹识别模块特写。

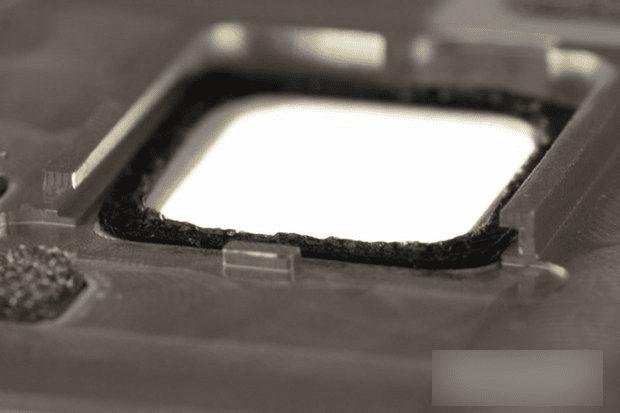

▲指纹识别模块采用泡棉 钢片固定。卡固定钢片的侧向凹槽采用CNC加工。

Step4：分离主板

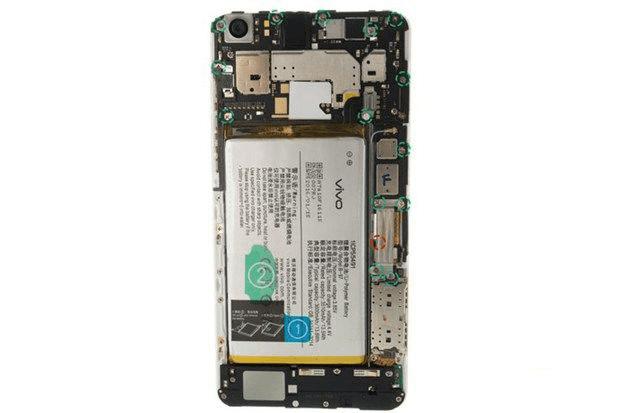

▲主板采用扣位＆螺丝固定，共有15颗十字螺丝固定「其中红色为固定钢片下方需要拧下的螺丝」。

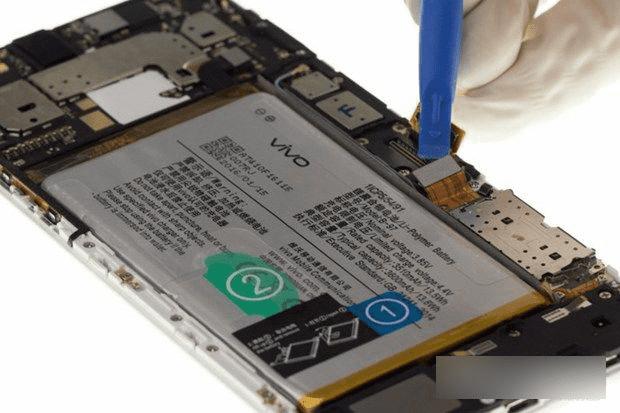

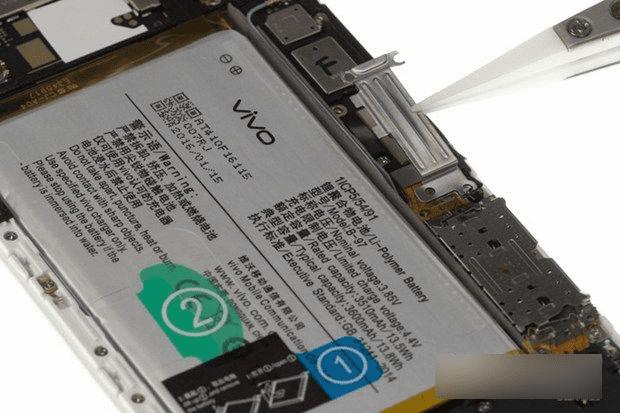

▲拧下「电源」BTB「Board to Board，板对板连接器」固定钢片上螺丝，并取下固定钢片。

▲断开 电源 BTB 。

▲拧下「屏幕&主FPC」BTB上固定钢片上螺丝，并取下固定钢片。

▲依次断开 屏幕、主FPC BTB。

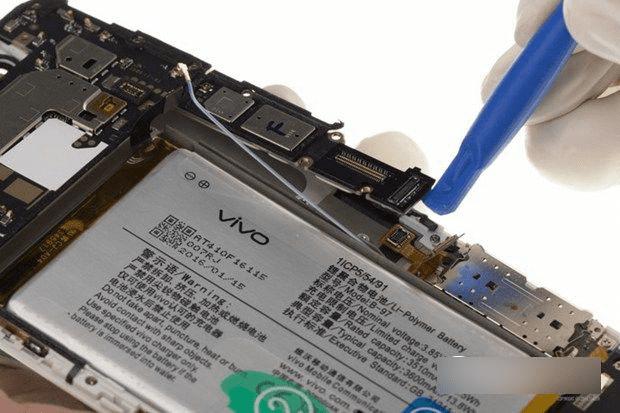

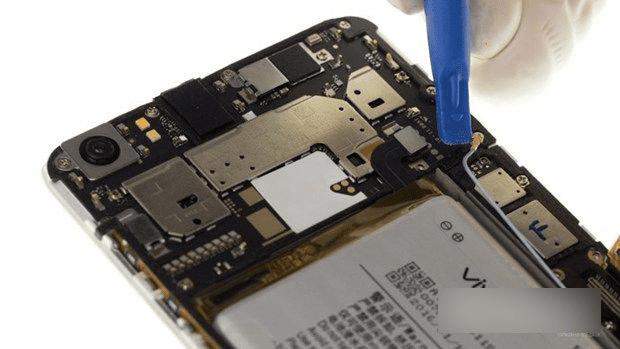

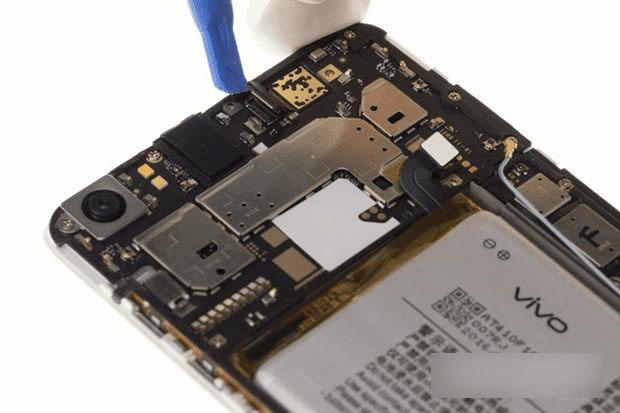

▲撬开RF连接头，挑起同轴线。

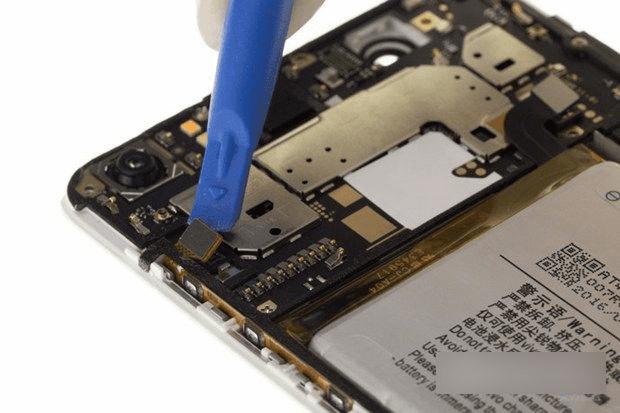

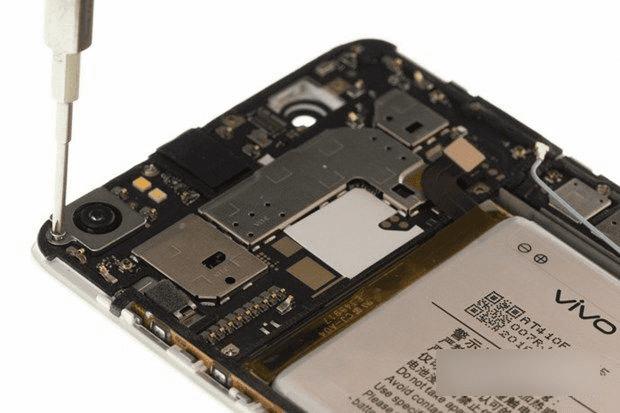

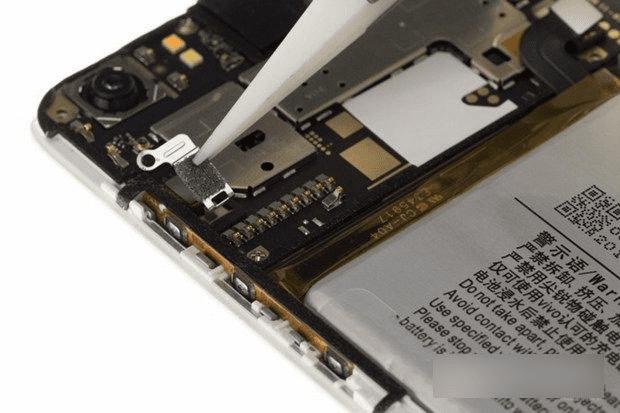

▲拧下「前CAM」固定螺丝，取下 「前CAM」固定钢片。

▲断开 「前CAM」BTB 并取下。

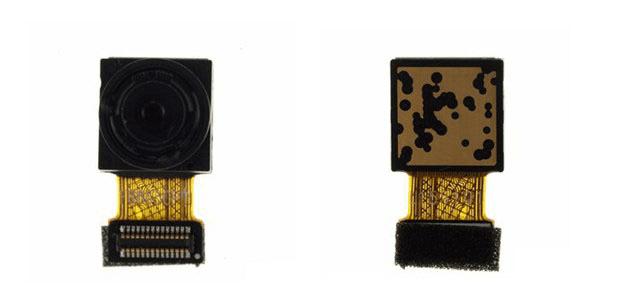

▲图为拆解下来的vivo Xplay5「前CAM」摄像头特写。配备前置800万像素 f/2.4光圈镜头。

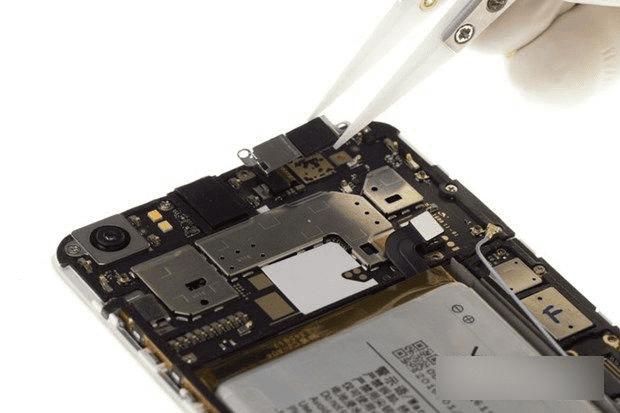

▲拧下「后CAM」固定钢片螺丝并取下。

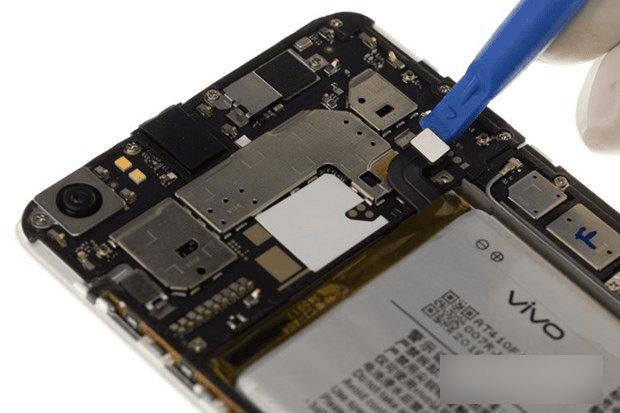

▲拧下「侧键」BTB 钢片固定螺丝并取下。

▲断开「侧键」BTB。

▲拧下剩余的「7颗」固定螺丝。

▲撬开主板、注意主板下还有 TP 「Touch Panel」的BTB。

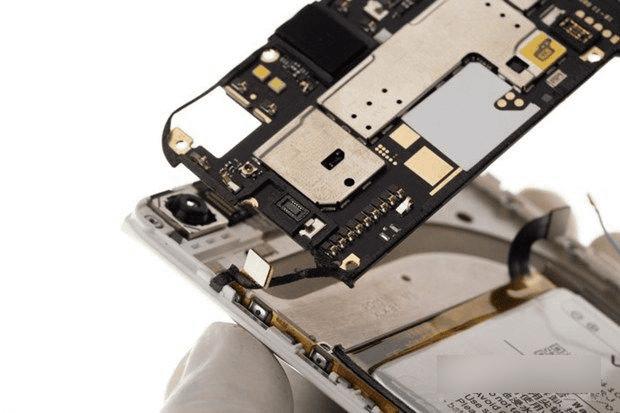

▲取下vivo Xplay5内部主板。

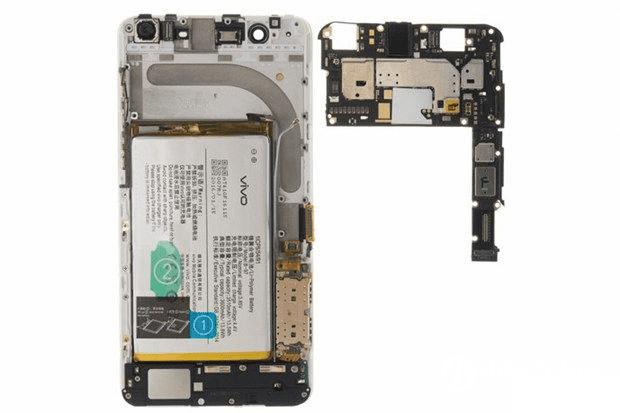

▲主板采用”L”型双面布局方式，布局较为紧凑。
