●哪个插显卡?扩展插槽全知道

在主板上还有一个特别重要的区域，那就是扩展插槽区域。在这里，我们可以接驳各种扩展设备，包括显卡、声卡、采集卡、电视卡、网卡等等。

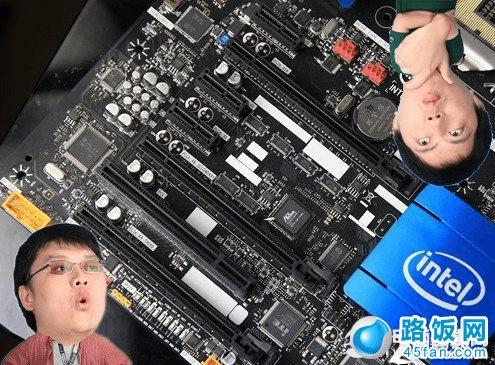

“这就是传说中的‘扩展插槽’区域啊……”

对于一般以及绝大多数用户来说，我们最常使用的扩展设备就要数显卡了。那么究竟显卡要插在哪里呢？

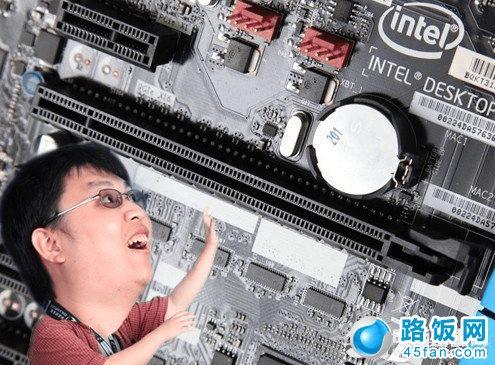

肥杰：“啊！我的显卡就要插在这里！”

如上图所示，这条插槽名曰PCIE x16插槽，它最主要的用途就是外接独立显卡。如果主板配有多条PCIE x16插槽，那则说明其很可能支持AMD CrossFireX以及NVIDIA SLI多显卡互联功能。

PCIE x16插槽并不仅仅支持独立显卡的安装，一些其它的扩展设备也会用到该插槽。不过需要注意的是，如果你打算安装独立显卡，那么显卡是一定会被安装在PCIE x16插槽上的。

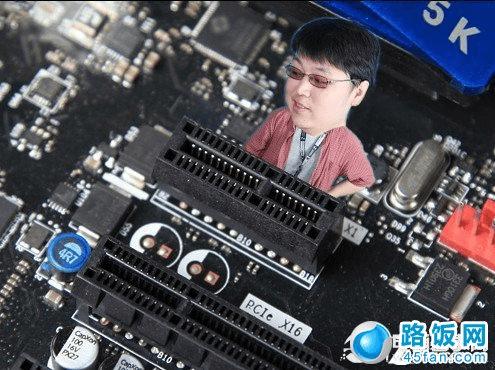

肥杰：“我知道这么点儿肯定插不下显卡……”

上图这个小小的插槽名曰PCIE x1插槽。与PCIE x16插槽相同，PCIE x1插槽与其同属PCI Express总线规范，而从名称就可大概看出，PCIE x1插槽的运行速度理论上应为PCIE x16的1/16。在最新的PCIE 3.0标准下，PCIE x16（十六信道）双向带宽的传输速度可达32GB/S，而PCIE x1（单信道）单向带宽的传输速度也可接近1GB/S。

PCIE x1插槽也可接驳多种扩展设备，包括独立网卡、独立声卡等。而采用了PCIE x1金手指长度的扩展设备，同样也可以安装在PCIE x16插槽上。

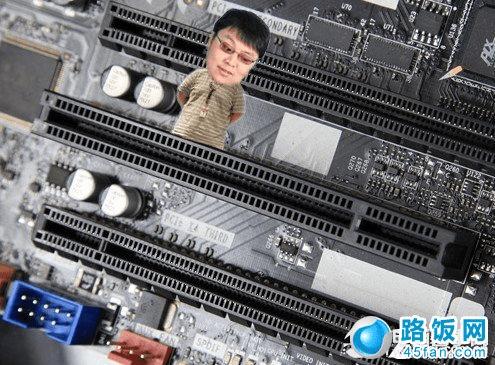

肥杰：“别欺负我没文化，这个也插不了显卡！”

作为昨日黄花，PCI插槽在主板上出现的机会也越来越少了。就拿Haswell平台的Z87芯片组主板来说，其芯片组已经不提供对PCI插槽的支持，而想在Z87主板上做出PCI插槽，只能通过第三方芯片桥接的方式来实现了。

目前PCI设备的数量也越来越少，绝大多数扩展设备都已向PCIE迈进。

“miniPCIE插槽也是一个非常重要的扩展插槽哦！它长的和mSATA一样，但不通用哦！”

同样基于PCIE规范，miniPCIE插槽在主板上也越来越多见，不过由于电气性能不同且接口完全不同，因此miniPCIE与PCIE设备不可混用。如上图所示，这就是miniPCIE插槽。一般来讲，采用miniPCIE最常用的设备就是无线模块。

另外，还有一种接口名叫mSATA，其外观与miniPCIE一模一样，但设备方面二者却并不通用。大家一定要仔细观察主板上面的标识或阅读主板说明书，弄清自己主板上的“这个接口”到底是什么，以免插错用错。mSATA插槽最常见的设备就是采用mSATA的SSD。

“miniPCIE插槽可以接驳无线模块！mSATA可以接SSD，就像这样！”

看！这就是miniPCIE插槽接驳了无线模块以后的样子。目前，很多ITX板型主板都配备了一块已经安装好的miniPCIE无线模块，因为对于ITX主板来说，组建HTPC是其最重要的任务之一。由于mSATA插槽造型小巧，因此很多笔记本电脑也都采用了该插槽，配以mSATA SSD也成为了很多笔记本爱好者升级硬盘的完美方案。
