台式电脑主板的插槽图解逐个解说(5)

2014-10-07 07:56:07 来源:www.45fan.com 【

内存/硬盘/电源都插哪?

存储设备也是组成电脑不可或缺的一部分,今天暴涨昨天暴跌的内存硬盘就属于这类范畴。那么这些存储设备都会安装在主板的什么地方呢?

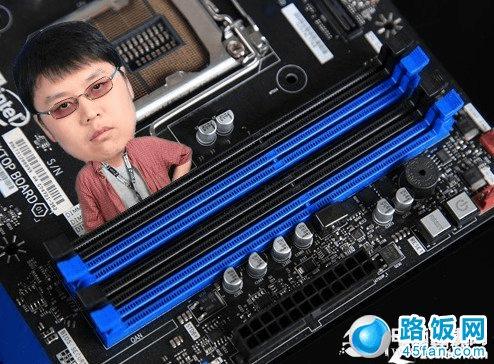

“这就是DDR3内存插槽”
“这就是DDR3内存插槽”

目前主流的平台,无论是Intel还是AMD,内存都采用了DDR3标准规范。如上图所示,这就是DDR3内存的插槽,我们可以看到在插槽的凹槽上,有一个断开的节点,而这个节点导致了两边金手指的长度不同。如此设计也是照顾到了刚打用户,以防方向插错导致悲剧。

 安装内存非常简单,我们只需将插槽两端的卡子按下,看准缺口位置将内存分两边用力按下,内存就安装成功了。

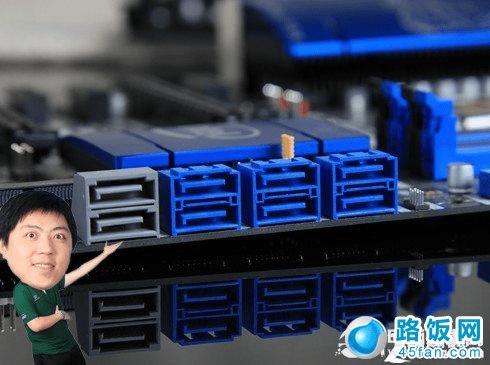

“看!这就是SATA接口!里面是个‘L’的形状”
“看!这就是SATA接口!里面是个‘L’的形状”

与内存不同,硬盘并非直接安装在主板上,但硬盘必须通过线材与主板进行相连。目前,所有主流平台均采用了SATA接口作为硬盘接口。如上图所示,这一个个的小方块就是SATA接口,非常容易识别。主板上的SATA接口与硬盘上的SATA接口同为“公头”,而这二者需要通过一根SATA线相连接。当然,SATA线的两端都是“母头”。

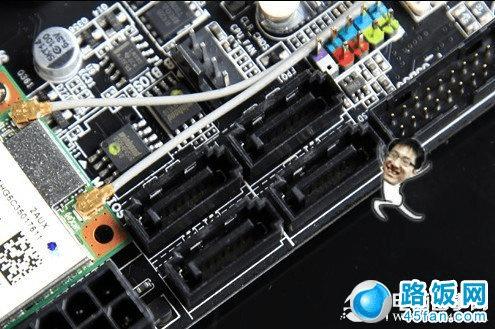

“这个是平躺着的SATA接口噢!”
“这个是平躺着的SATA接口噢!”

出于设计、成本、布局等因素考虑,SATA接口还会有上图所示的“平躺”形态。不过只要认清了接口中的“L”形金手指,那肯定就是SATA接口准没错了。

“这个是平躺着的SATA接口噢!”

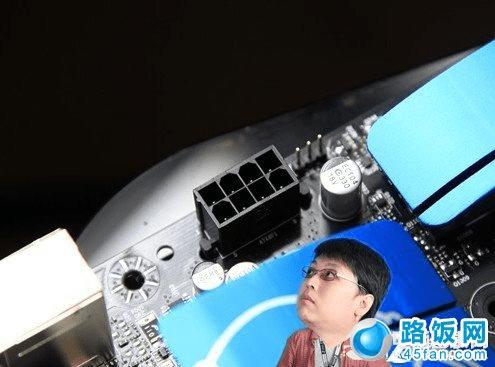

“8PIN CPU供电,不是插显卡的……”

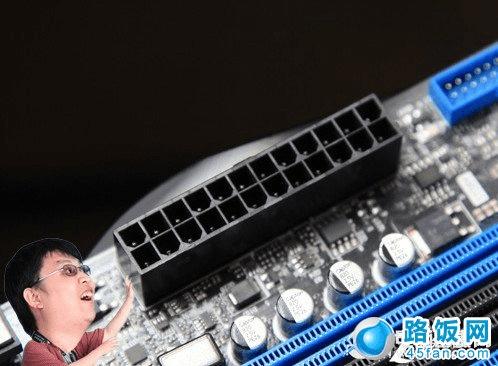

“这是24PIN主板供电!”
“这是24PIN主板供电!”

每台电脑都需要电力支持,作为整台主机的神经系统,主板必然需要强有力的供电作支撑。目前来讲,绝大多数主板都采用了24PIN的供电(少数20PIN),而CPU供电方面,由于各个主板定位不同,因此CPU供电接口既有4PIN,又有8PIN(最常见),还有如一些变态超频主板的双8PIN。
