图形核心：最多40 EU单元，支持DX11.1

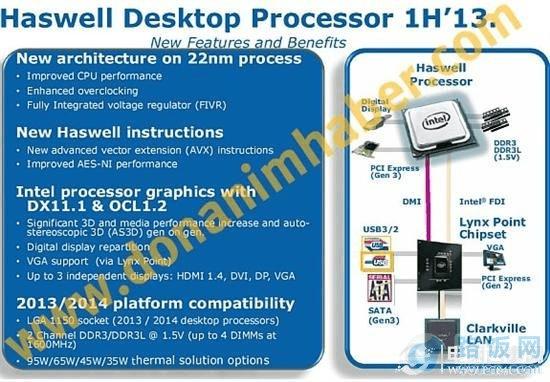

CPU架构升级的同时，整合的GPU核心也在稳步前进，从早前泄露的资料来看，Intel对Haswell图形核心的描述是“明显的3D及多媒体性能提升，并支持AS3D立体显示”，自信心爆棚。

此外，图形核心将完整支持DX11.1、OpenGL 3.2、OpenCL 1.2标准，支持数字视频输出以及VGA模拟信号输出，并可实现独立3屏输出。

不过三屏输出功能早在Ivy Bridge架构中就有这样的描述，但是Z77主板中除了使用第三方方案的主板外都不能实现3屏输出，不知Haswell能否真正实现这个功能。

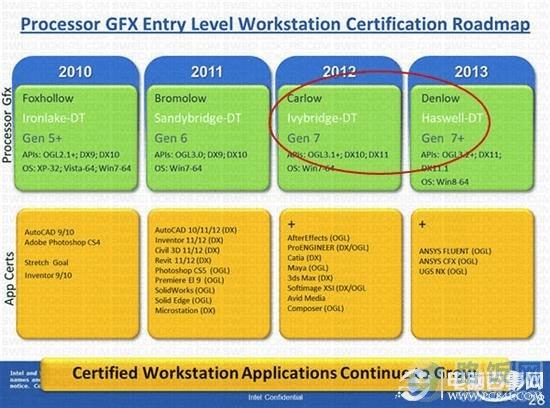

Haswell的图形核心源自Ivy Bridge的第七代架构，算是7+

具体到GPU架构上，目前的IVB架构的GPU单元其实变化已经很大了，因为要支持DX11，Intel需要为IVB显卡设计硬件曲面细分单元，架构改进还是蛮大的，所以在IVB使用的HD 4000显卡相比上一代的HD 3000性能提升非常明显。

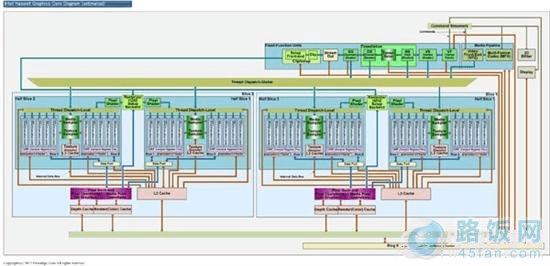

PCwatch网站对Haswell图形架构的分析（点击放大）

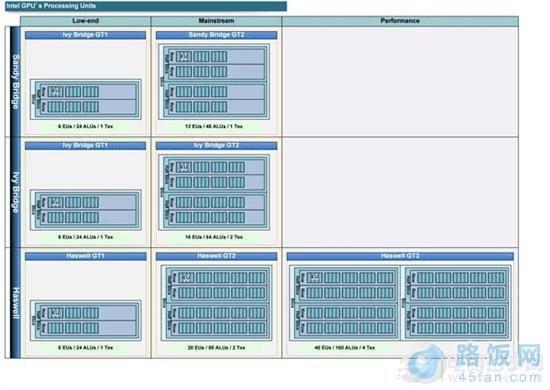

Haswell架构的图形核心EU单元猜测

Haswell的图形核心中EU执行单元的数量一直没有确切消息，日本PCWatch网站所做的分析中认为Haswell有三种不同级别的图形核心，分别是GT1、GT2、GT3，其中GT1定位最低，只有6个EU单元，24个ALU单元，1个曲面细分单元，与目前的HD 2500显卡基本相同。

GT 2核心的EU单元提高到20个，80个ALU单元，2个曲面细分单元，与目前HD 4000显卡的16个EU单元相比多了四分之一，而SNB到IVB提升了三分之一。

此外，Haswell还有GT3核心，EU单元大幅升至40个，是GT 2的两倍，虽然还不知道具体性能数据，但是这么大规模的硬件提升已经让Haswell超越了入门级显卡的水平，甚至具备叫板中端显卡的能力，这对AMD或者NVIDIA来说可不是什么好消息。
