三星原装的充电头产品,外壳较厚,内部固定较为稳固,要拆开,也费了不少时间,而拆开之后,可以看到,内部共分为三个部分,初级板、次级板以及中间的塑料盖,其中塑料盖主要是用来隔开高压原件,减少漏电风险,而在原件配置方面,可以看到其电容、贴片原件等的数量,并不少,与之前iPhone充电头相比,原件的配置要少那么一些,不过差别也不算太大。

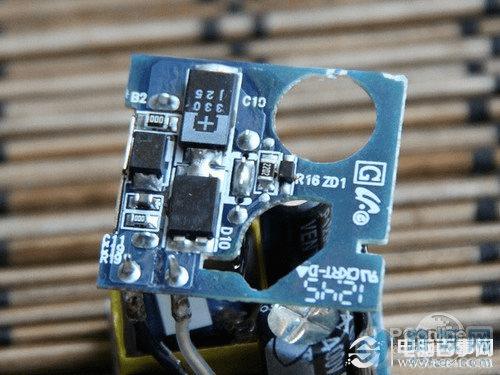

次级侧 钽电容组成的滤波电路
而在元件方面,初级侧、次级侧(充电头内部会转换电压,电压转换之前的电路为初级侧,转换之后为次级侧)的用料都很齐全,钽电容、保险电阻、贴片电感均可看到,而这部分的做工,相对来说还是比较好的,并没有发现什么脱焊、漏焊的现象。

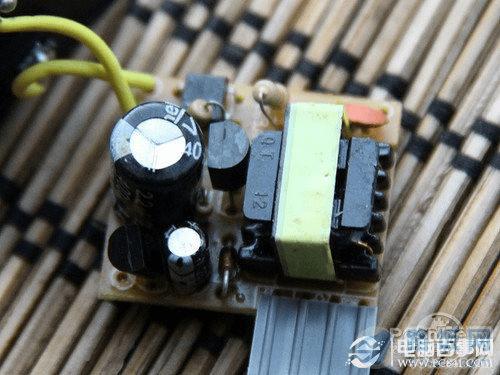

20元产品内部构造

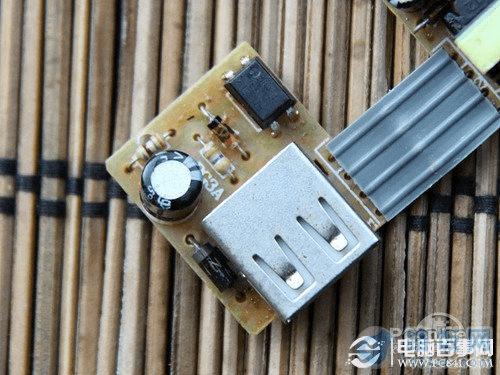

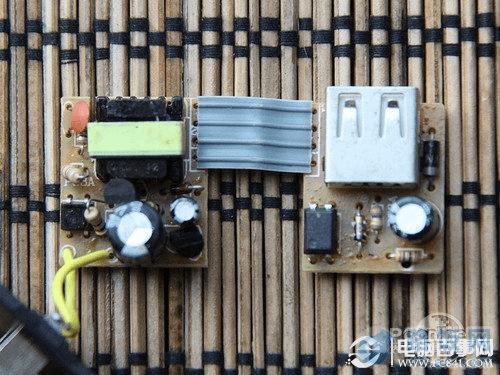

作为初级侧 右为次级侧
在20元产品内部,可以看到,其电路设计与上次的仿品充电头设计基本相同,只是在部分连接处,有所改变,而在元件的配置上,这款产品表现与之前的20元产品配置相当,其中保险管、IC、电容等方面配置齐全,不过用料马马虎虎,算不上怎么好就是了。

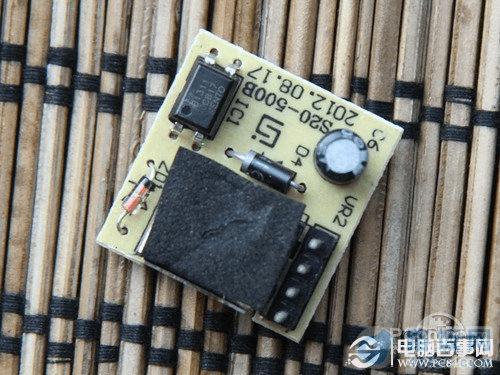

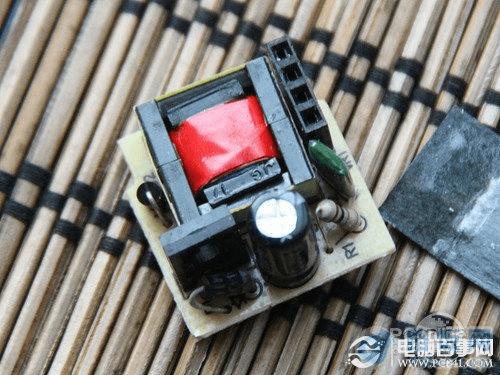

4元产品内部构造

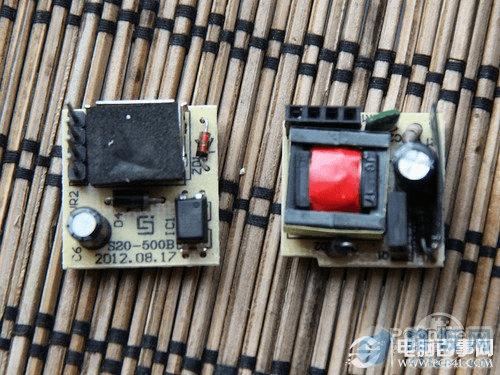

左为初级侧 右为次级侧
4元产品的内部,相对之前的几款产品要简陋一些,不过在仿品之中来看,算得上中等了,在元件熟练方面,初次侧额电容、IC的与20元产品相当,而在次级侧方面,其配置与20元产品差不多,两者最大的差别,可能就在部分单个元件的质量、参数上了(尤其像是主电容、变压器)。
总结:虽然说三星的产品,目前在市面上非常的火爆,受到了不少消费者的认同,不过,在这种配件的细节方面,小编认为仍有改进空间,尤其像是这种充电头产品,为何不在官网进行销售呢,至少想买放心产品的用户,能有个简单明确的购买点。当然消费者也同样需要注意,目前的假货宣传众多,各种“原装正品”的标签,切记不要上当受骗,便宜莫贪。
