要深入拆解,接下来就需要拆解内部螺丝了。nubia Z5S采用的是十字形螺丝固定,因此拆解上会比较简单。

努比亚Z5S内部主板采用的是十字形螺丝固定
努比亚Z5S内部主板采用的是十字形螺丝固定

值得一提的是,有一颗努比亚Z5s的主板固定螺丝上有易碎贴纸,这是该机的一个保修依旧,普通用户如果是拆开后盖,请不要去拆解这颗螺丝,否则将失去保修服务,如下图所示:

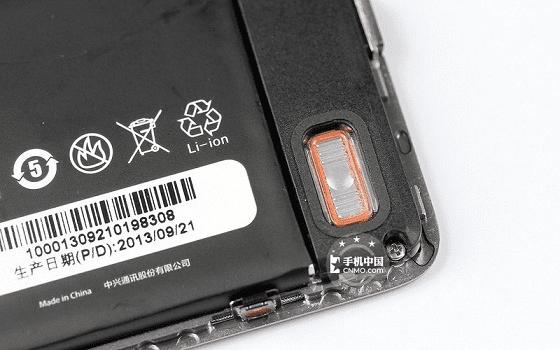

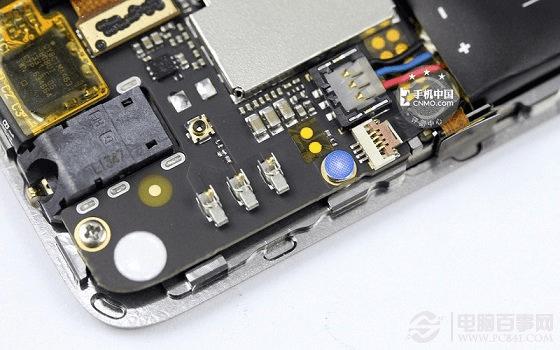

nubia Z5S螺丝上的保修贴纸
nubia Z5S螺丝上的保修贴纸



拆解的接下来的工作就是取下所有固定主板的螺丝了,当然在拧螺丝之前,我们还要先把所有可以断开的排线全部断开,所以可以取下的零件全部取下来。

努比亚Z5s内部固定螺丝拆解
努比亚Z5s内部固定螺丝拆解

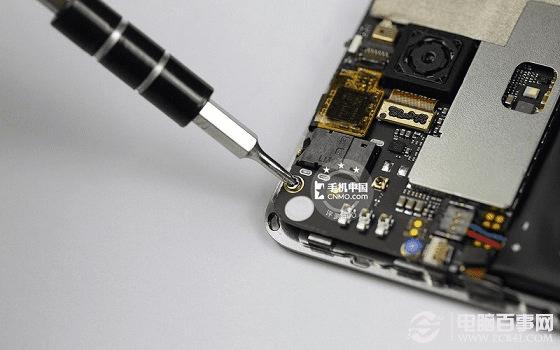

努比亚Z5S主板上固定螺丝总共有10枚,如下图所示。

努比亚Z5S拆机拆解下拉的所有螺丝特写
努比亚Z5S拆机拆解下拉的所有螺丝特写

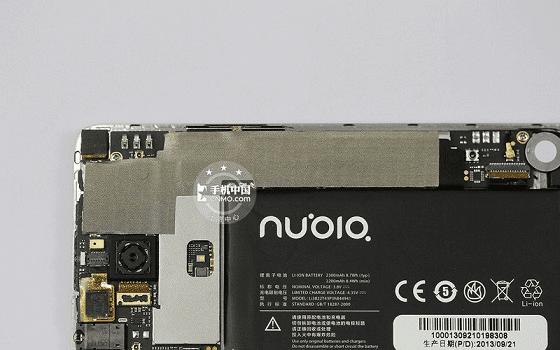

在努比亚Z5s主板上我们还可以看到这样一层特殊的胶布,很多时候我们会在拆机时遇到它们。它的主要目的是降低电磁对主板芯片的干扰,并且可以有效的起到散热的作用,这点设计还是比较用心的。

努比亚Z5S拆机图解

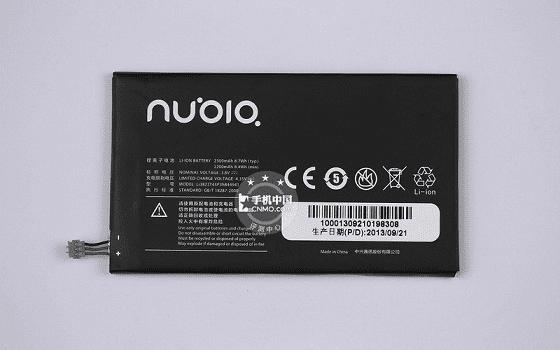

拆机需先断电源,这是拆解手机的基本常识。努比亚Z5S电池拆解很简单,先断开排线,然后取出电池即可,下图为拆解下来的容量为2300mAh努比亚Z5s内置电池。

努比亚Z5S电池拆解
努比亚Z5S电池拆解

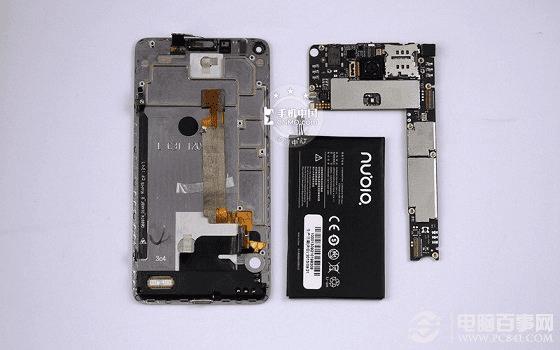

把努比亚Z5s排线全部断开、分离电池和主板之后,我们就得到了这三个部件,如下图。

努比亚Z5S拆机内部模块分解
努比亚Z5S拆机内部模块分解

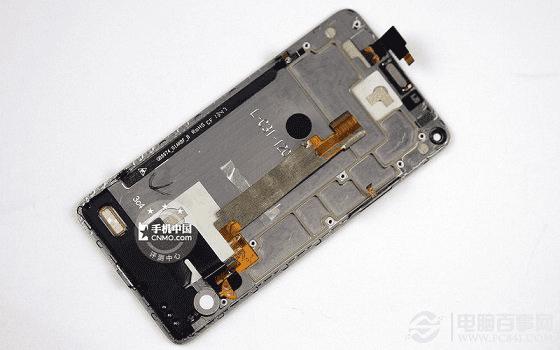

努比亚 Z5S的屏幕面板特写
努比亚 Z5S的屏幕面板特写

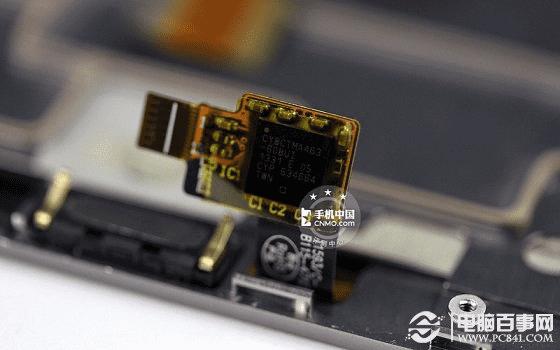

努比亚Z5S的屏幕触摸控制芯片特写
努比亚Z5S的屏幕触摸控制芯片特写

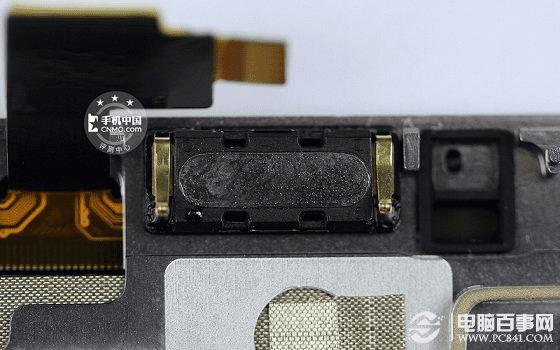

努比亚Z5s听筒特写
努比亚Z5s听筒特写

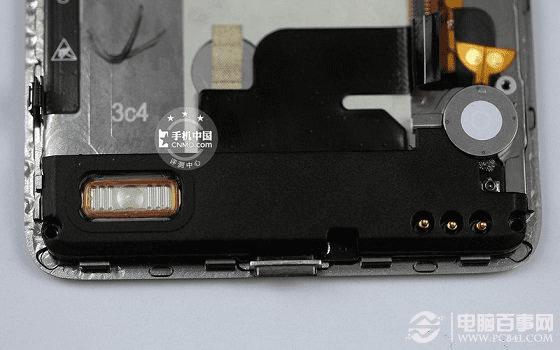

努比亚Z5s屏幕面板底部镶嵌有扬声器+振子的模块,左边为nubia Z5S的扬声器,如下图所示:

努比亚Z5s扬声器特写
努比亚Z5s扬声器特写

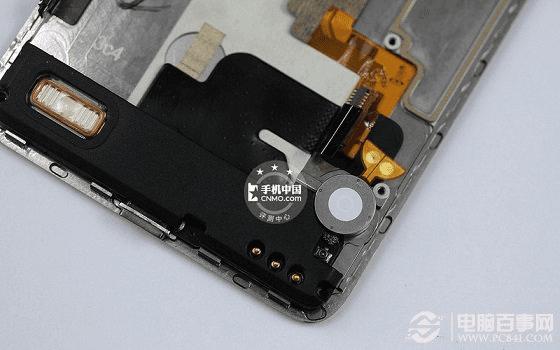

努比亚Z5S的振子模块特写(右边)
努比亚Z5S的振子模块特写(右边)
