努比亚Z5s做工如何?努比亚Z5s拆机全方位图解(3)

2014-04-15 18:55:02 来源:www.45fan.com 【

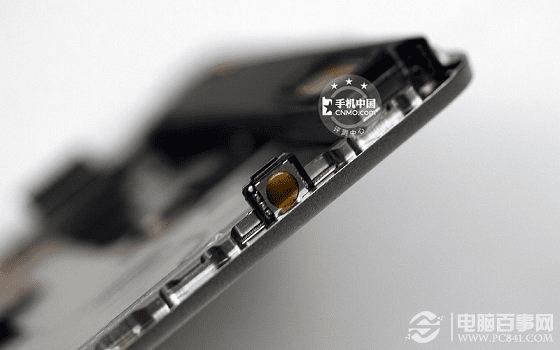

努比亚Z5S的独立快门键特写图,和一般手机不同,nubia Z5S的快门键是和屏幕面板连接在一起的,这样可有助于拆卸和组装工作。

努比亚Z5S的独立快门键特写图
努比亚Z5S的独立快门键特写图

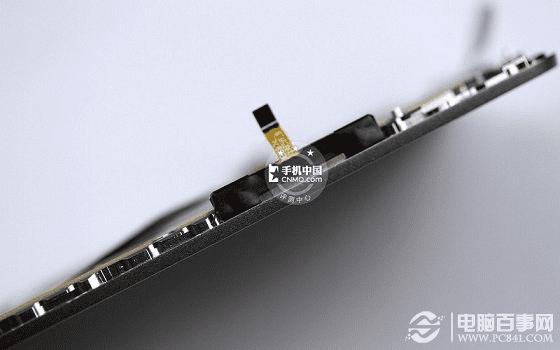

努比亚Z5s音量调节键也是这样设计的,仅需一根细细的排线即可完成和主板的连接。

努比亚Z5s音量调节键特写
努比亚Z5s音量调节键特写

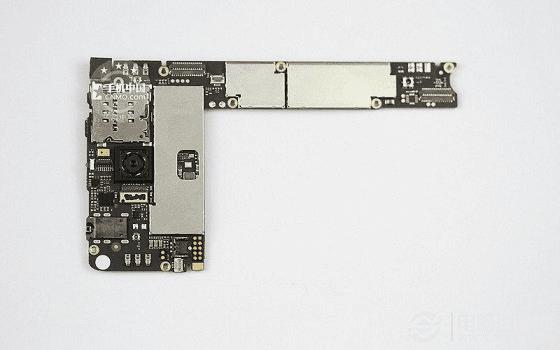

作为此次拆解的重头戏,努比亚Z5S的L型主板终于闪亮登场了。此图为L型主板背面图(相对于手机来说),我们可以从中看到后置摄像头、mirco SIM卡卡槽、3.5毫米耳机插口以及大面积的金属屏蔽罩。

努比亚Z5S内部L型主板特写
努比亚Z5S内部L型主板特写

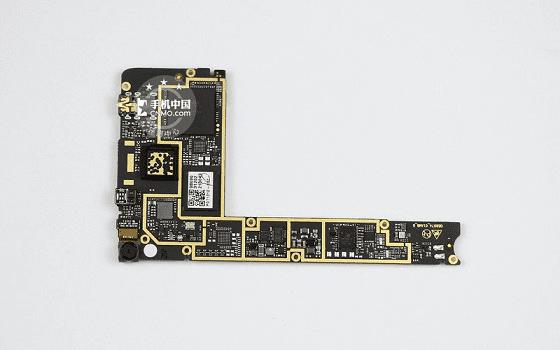

在L型主板的正面,我们终于看到了nubia Z5S的各个主要芯片,500万像素的前置摄像头也被安置于此。不过有一点十分奇怪,似乎这些主要芯片都没有金属屏蔽罩?先别急,下面让我们一起揭晓为什么会这样设计。

努比亚Z5S主板芯片一览
努比亚Z5S主板芯片一览

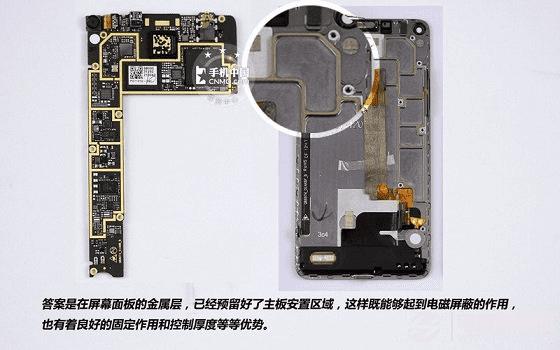

答案是在屏幕面板的金属层,已经预留好了主板安置区域,这样既能够起到电磁屏蔽的作用,也有着良好的固定作用和控制厚度等等优势。

努比亚Z5S拆机评测
努比亚Z5S拆机评测

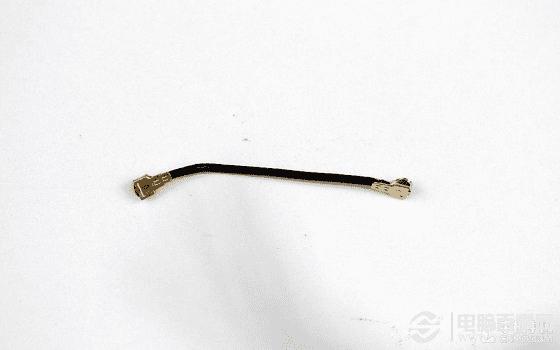

下图为努比亚 Z5S的射频线,它的作用就是增强手机和Wi-Fi信号,如下图所示。

努比亚 Z5S射频线特写
努比亚 Z5S射频线特写

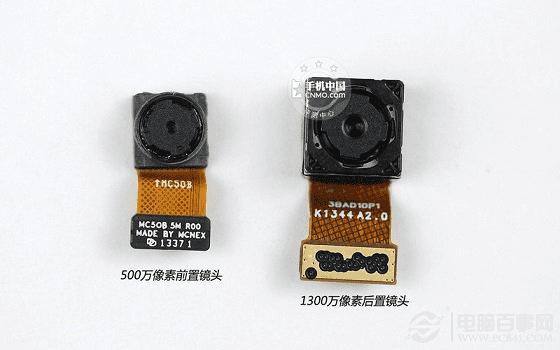

下图为拆解下来的努比亚Z5S前后双摄像头特写,摄像头拆解均很轻松。

努比亚Z5S前后双摄像头特写
努比亚Z5S前后双摄像头特写

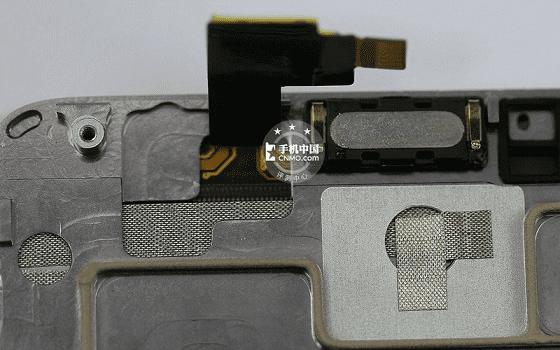

在屏幕面板里,我们同样看到有防干扰和散热的胶布,可见努比亚Z5s对散热方面真是下足了功夫,对于一款超薄手机,散热确实也很重要。

努比亚Z5S内部散热细节镜头
努比亚Z5S内部散热细节镜头
