努比亚Z5s做工如何?努比亚Z5s拆机全方位图解(4)

2014-04-15 18:55:02 来源:www.45fan.com 【

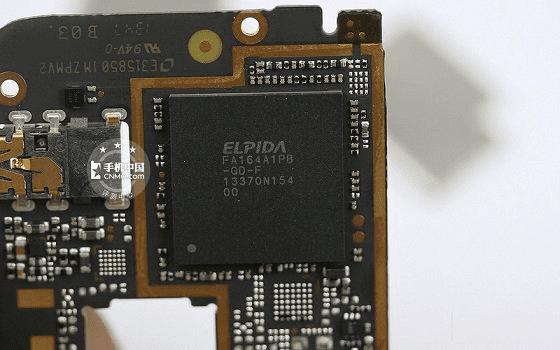

主板已经取下来,我们就开始进入芯片的介绍环节吧。首先还是我们最为熟悉的2GB容量必尔达运存芯片,而最令人期待的骁龙800顶级四核处理器也在这块芯片底下。

高通骁龙800顶级处理器芯片
高通骁龙800顶级处理器芯片

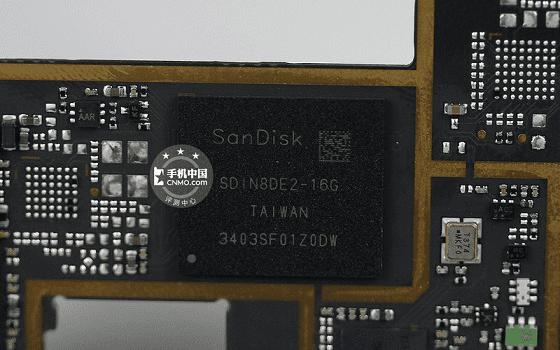

图为闪迪16GB内置存储颗粒特写
图为闪迪16GB内置存储颗粒特写

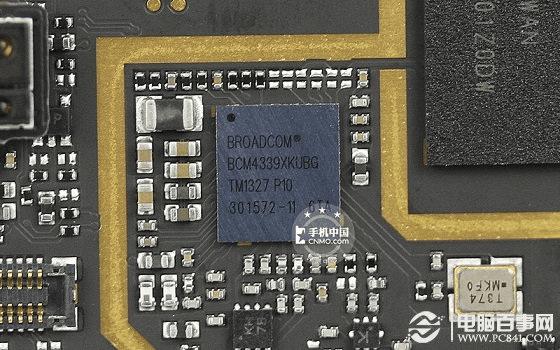

博通BCM4339 5G Wi-Fi组合芯片特写--博通BCM4339 5G Wi-Fi组合芯片,正是有了它的加入,nubia Z5S才拥有支持强大的2.4GHz+5GHz双频Wi-Fi的能力。

博通BCM4339 5G Wi-Fi组合芯片特写
博通BCM4339 5G Wi-Fi组合芯片特写

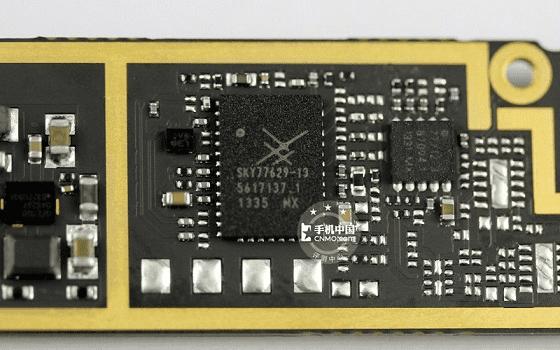

图为Sky77629 信号功率放大器特写
图为Sky77629 信号功率放大器特写

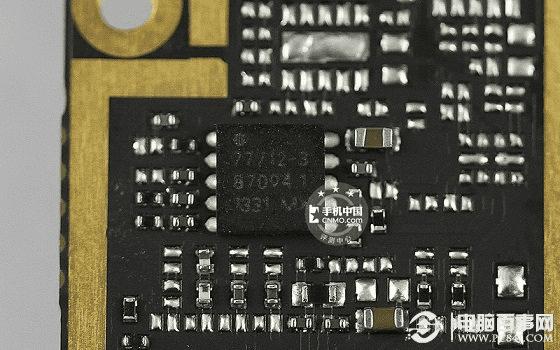

图为SKY77712-3手机IC芯片
图为SKY77712-3手机IC芯片

努比亚Z5S还加入了红外功能,相信目前市面上拥有这一功能的手机并不多。。

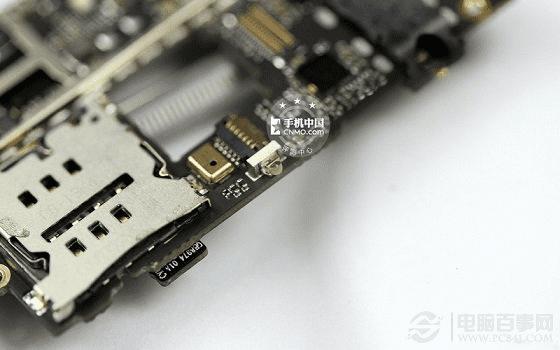

图为nubia Z5S红外收发器特写图
图为nubia Z5S红外收发器特写图

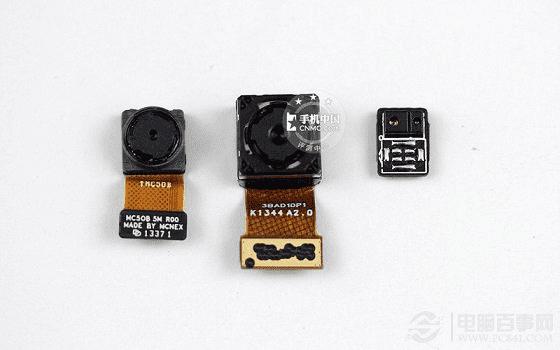

除了两枚摄像头之外,nubia Z5S的光线/距离感应器也采用模块化设计,方便拆卸的同时也降低了维修的成本。

努比亚Z5S的光线/距离感应器
努比亚Z5S的光线/距离感应器

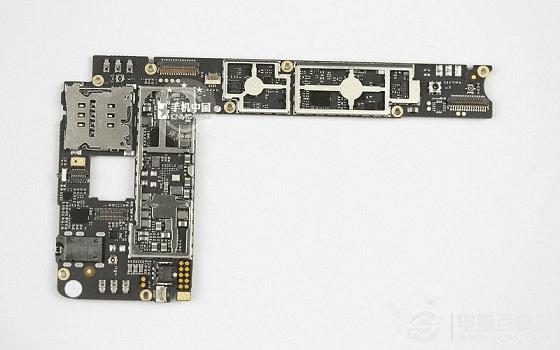

在nubia Z5S的主板背面,即便我们把金属屏蔽罩全部取下,可见芯片也并不多。

努比亚Z5s主板背面
努比亚Z5s主板背面

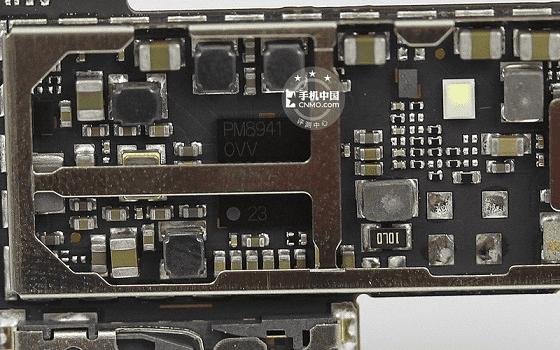

图为高通PM8941电源管理芯
图为高通PM8941电源管理芯



努比亚nubia Z5S还采用了和三星Note3相同的高通WCD 9320音频解码芯片,相比一般手机来说,它的音频解码能力更强。

高通WCD 9320音频解码芯片
高通WCD 9320音频解码芯片

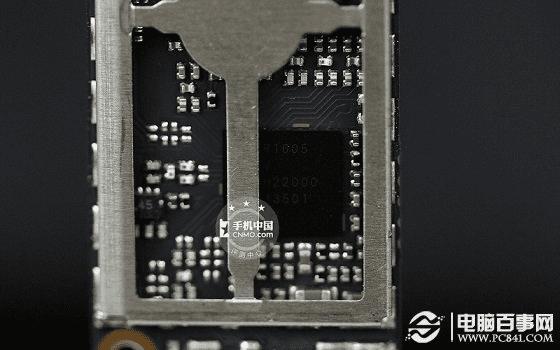

图为高通WTR1605多频多模无线收发器特写
图为高通WTR1605多频多模无线收发器特写

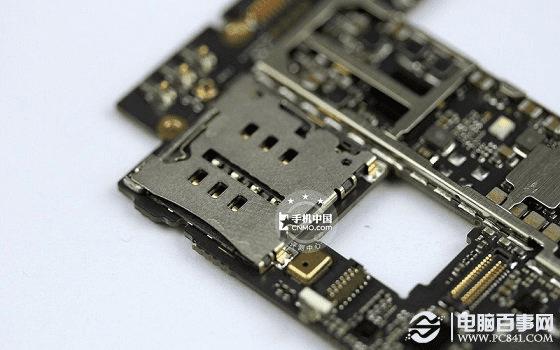

主板背面mirco SIM卡槽特写
主板背面mirco SIM卡槽特写

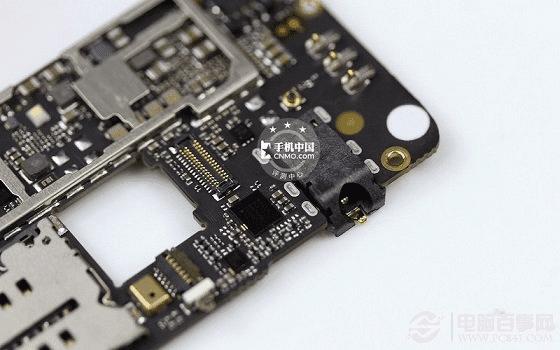

努比亚Z5S的3.5毫米耳机插口也在主板背面

努比亚Z5s主板上的耳机接口特写
努比亚Z5s主板上的耳机接口特写

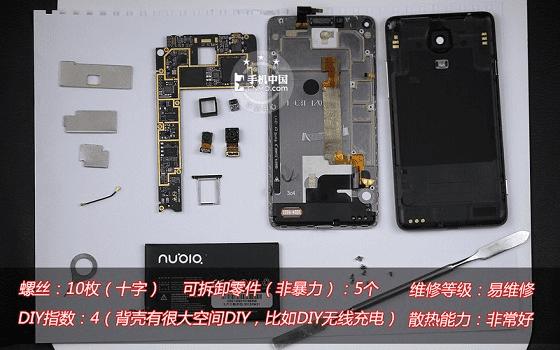

到此,努比亚Z5s拆机就基本全部结束了,最后为大家展现一张努比亚Z5s拆解内部硬件全家福,如下图所示:
努比亚Z5s拆机图解硬件全家福
努比亚Z5s拆机图解硬件全家福

总结:努比亚Z5s内部做工扎实,细节表现也十分不错,另外还均搭载的是知名的品牌芯片,且很注重散热能力。总体来说,努比亚Z5内部零部件的布局比较合理,模块化的零部件方便维修提,做工用料、散热等表现均还不错,售价1999元,是一款非常值得推荐的国产高性价比四核手机。当今第一夫人都用努比亚Z5s,努比亚Z5s也确实有足够说服我们的理由。
