步骤五：添加连接箭头

下面的工作是为流程图的各个图形之间添加连接箭头。连接箭头可以让阅读者更准确快速地把握工作流程的走向。在绘制箭头之间，为了能够让绘出的箭头完全水平或者垂直，一定要在前面利用“对齐或分布”的“水平对齐”或者“垂直对齐”命令对图形进行过对齐。如果前面没有对齐过，则可以在绘制之间将相应图形“水平对齐”或“垂直对齐”。下面进入添加连接箭头的操作。

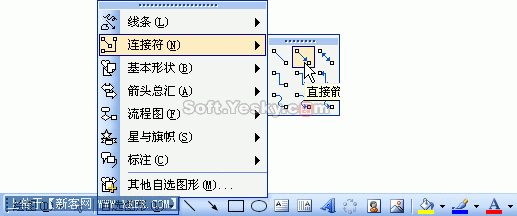

1． 选择窗口底部的“自选图形”按钮，在弹出的列表依次选择“连接符→直箭头连接符”(图 19)。


2． 接着在两个需要添加连接符的图形之间拖动鼠标，当鼠标移动到图形对象上时，图形会显示蓝色的连接点，这些点表示可以附加连接符。将鼠标在两个图形的下方连接点和上方连接点之间拖动即可将两个图形连接在一起(图 20)。


3． 用同样的方法为其它图形间添加直箭头连接符。在这个过程中，如果需要对某个图形进行移动，可选中图形后用方向键移动，如果要微移，则按住Ctrl的同时，使用方向键
