步骤六：添加折线连接符和说明性文字

接下来我们要添加三个折线(肘形)连接符。

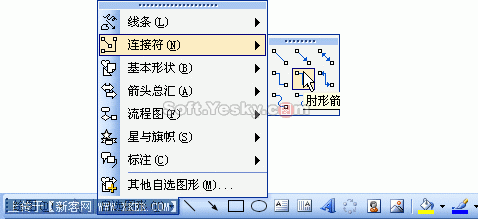

1． 选择窗口底部的“自选图形”按钮，在弹出的列表依次选择“连接符→肘形箭头连接符”(图 21)。


2． 先在“与指导教师讨论”图形左侧的连接点点一下，接着向左侧拖动鼠标，然后向上再往右，在“毕业论文选题”图形左侧的连接点上点一下即可。完成后可以看到连接线上有一个黄色的小点，利用鼠标拖动这个小点可以调整肘形线的幅度(图 22)。


3． 接下来，在这个小黄点处画一个矩形框，在其中添加文字“未通过”，同时设置该矩形框的线条颜色为“无线条颜色”(图 23)，即不显示边框。


4． 设置完成后效果如下图(图 24)。


5． 其它肘形线和说明文字的添加完全一样，可以仿照操作。

好了，到这里为此我们的工作流程图就制作完成了，你是否得到与文章开头一样的效果图呢？如果没有，千万不要泄气，想想问题出在那里，多想多试肯定能成功。如果已经做到完全一样的效果，则可以发挥一下自己的创造力，尝试做出更好的效果。以后需要制作工作流程图时，我们就可以利用Word，好好展示一下自己的动手能力了！
